摘要：结合十多年现场设计和故障处理经验，梳理填料密封的核心逻辑，拆解选型安装的常见错误，分享工况适配的取舍原则，给有基础的中级工程师做落地参考。
很多工程师一提到轴密封，第一反应就是机械密封。贵，加工要求高，安装错一点就漏，换一次得拆大半个泵。反而把填料密封这个用了一百多年的老方案，当成落后过时的备选。
真不是这么回事。
我前年处理过一个项目，业主把一台排污泵的填料密封换成了进口机械密封，花了快八万，结果不到半年，介质里的泥沙把密封面磨花，还是漏。换回去一套国产填料密封，才两千多，用了三年，每年换一次填料，几百块搞定。
填料密封的核心：控制泄漏，不是彻底封死
很多人从一开始就理解错了。填料密封的原理，从来不是把轴和压盖之间的缝隙完全堵死。

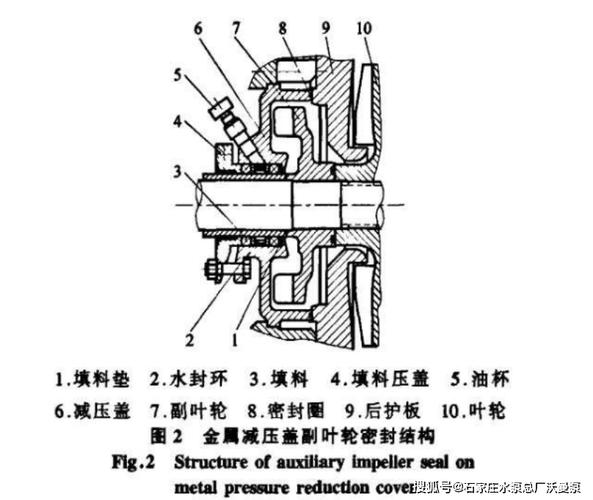

它靠的是填料在压盖压力下变形，填充间隙，同时在轴表面形成一层极薄的液膜，这层液膜一方面能润滑，一方面能维持压力平衡，最终把泄漏量控制在可接受的范围里。
这个逻辑太重要了。允许微量泄漏，是填料密封设计的核心原则。
我刚入行那会，跟着师父去现场处理泄漏，我一看漏就想把压盖再拧两圈，师父一把拉开我，骂了一句：懂个屁，压那么紧，轴磨坏了你换？
那时候才懂。正常的填料密封，运行中本来就会有少量泄漏，一般要求就是每分钟几滴，完全符合行业规范。非要压到一滴不漏，填料和轴之间没有液膜润滑，干磨，不出三天就废。
九成故障，都是选型安装踩了坑
见过太多故障，说填料密封不好用，拆开来一看，要么填料选错了，要么装错了，根本不是结构本身的问题。
先说选型，很多人选型只看价格，随便拿一种填料就往上装。不同填料适配的工况差远了。比如：普通浸油棉填料，只能用在常温低压的清水泵，温度超过80度就老化变硬；含固体颗粒的浆料、污水，一定要用芳纶纤维浸渍聚四氟乙烯编织填料，芳纶硬度够，抗磨损，能挡住颗粒；高温热油工况，优先选符合HG/T 2219-2011标准的柔性石墨填料环，耐温到600度，密封性能比编织填料好太多。
再说安装，坑更多。
第一个坑，填料接口切成直口。不对吧？必须切成30到45度的斜口，每个接口还要错开90到120度，不然介质顺着接口缝漏，你压再紧都没用。
第二个坑，螺栓一次拧死。很多师傅装的时候，上来就把两边螺栓拧到动不了，完事。正确的做法是对称、均匀分步预紧，每个螺栓每次拧半圈，循序渐进，最后保证压盖和轴之间的间隙均匀，还要留出至少2mm以上的预紧余量，方便运行一段时间后填料磨损了补紧。
去年有个造纸厂的纸浆泵，换完填料不到一周就漏，过去一看，压盖已经顶到填料函端面了，一点余量都没留，填料刚磨一点就没法调了，只能拆了重装。这种低级错误，真的见得太多。
工况适配：别乱追高端，合适才是最好的
说实话，现在很多项目不管什么工况，上来就选机械密封，真的是浪费钱。
填料密封的优势太明显了：结构简单，加工要求低，成本只有机械密封的十分之一甚至几十分之一，维护方便，现场就能换填料，不用拆泵，不用专业工程师上门。
哪些工况首选填料密封？低压（一般4MPa以下），低速（线速度12m/s以下），介质对泄漏要求不高，比如普通给排水泵、排污泵、低温低压的油品泵，填料密封完全够用。维护得当，用两三年一点问题都没有。
当然，不是说填料密封万能。高压高速，有毒有害、易燃易爆介质，要求零泄漏的工况，该用机械密封还是得用。不能为了省钱乱凑活，出了问题担不起。
不过话说回来，很多市政给排水的清水泵，几十台泵，全换机械密封，光采购费就多花几十万，每年维护成本也高，真的有必要吗？换成填料密封，省下来的钱干点什么不好。
我自己做设计这么多年，从来不会上来就给高端方案，先看业主的工况和预算，能简单解决就别搞复杂，就是这个道理。
老技术不代表落后，能把老技术用好，才见真功夫。填料密封玩明白了，能给项目省不少钱，也能少很多麻烦。
