摘要：很多中级机械工程师都觉得机械密封只是成熟标准件，按样本选就行，实际工程中90%以上的早期失效都不是密封质量问题，而是选型和配套设计错了。本文结合十多年现场经验，聊聊机械密封设计选型里最容易踩的几个坑，给出符合行业规范的实用判断方法。
上次去长三角一个化工厂做售后，拆下来三套失效的机械密封，参数全对，选型按样本走的，全烧了。其中一套才用了五天。现场运维蹲在边上骂，说密封都是垃圾水货。我蹲那看了十分钟磨损痕迹，一句话，坑从选型阶段就挖好了。
很多人做了五六年机械设计，碰到机械密封还是直接甩给供应商，说你给我配个合适的。说实话，供应商的样本永远只写对自己有利的参数，你不自己把好关，出问题锅还是你的。
别全信样本：PV值的隐形坑
但凡看过样本的都知道PV值，代表密封端面的压力和线速度乘积，是衡量密封承载能力的核心指标。问题来了，90%的样本不会标注，这个最大PV值是在什么工况下测出来的。
按照GB/T 14211-2019《机械密封 试验方法》的要求，机械密封的PV试验是在常温清水、充分润滑的条件下做的，对吧？实际工程中哪里找这么完美的工况？你输送的是高温导热油，是带颗粒的污水，是易结晶的盐溶液，润滑条件差了不止一个等级，你还拿样本给的最大PV直接选型，不出事才怪。
我早年刚做设计的时候踩过这个坑。那是一个280℃导热油的离心泵项目，我按样本上20MPa·m/s的最大PV选了密封，算下来实际工况PV才18，刚好在范围内。结果开机第七天，密封漏得整个泵座都是油。拆下来看，端面直接磨出了深沟，润滑膜完全破裂了。
后来翻老工程师的笔记才知道，PV值必须要打折扣。高温工况下，密封材料硬度下降，乘以0.7的系数；带微小颗粒的介质，乘以0.5；如果密封腔本身润滑条件不好，还要再降。说穿了，样本给的是极限值，你拿来当额定值用，不坏才怪。
泄漏怪密封？90%的问题出在密封腔结构
说实话我碰到最多的投诉就是“新买的密封用了几天就漏，肯定是质量不好”。拆开一看，密封本身一点问题没有，全是腔体设计错了。

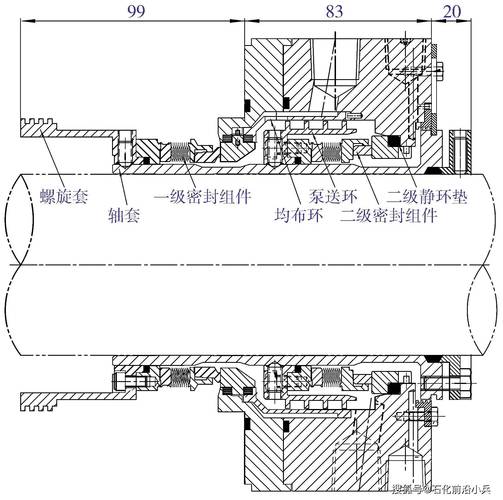

最常见的错误就是密封腔做的太大。很多泵厂为了兼容不同规格的密封，或者省加工费，直接把腔体开的比密封外径大出去二三十毫米。结果呢？介质里的磨粒、结晶直接沉在腔体底部，慢慢把弹簧堵死了。动环要跟着轴窜动补偿磨损啊，弹簧卡死动不了，端面直接拉开一道缝，可不就漏了么。
前年处理过一个输送氯化钠溶液的项目，三个月换了七套密封，全漏。我去了就让他们把密封腔内径车小了8mm，在腔体侧面加了一个冲洗口对准弹簧位置，之后用了快三年都没换过。就这么点改动，解决了几十万的停产损失。
还有一个高频坑，轴向窜量不匹配。很多做泵设计的朋友，轴的轴向窜量留了0.4甚至0.5mm，结果选的机械密封总补偿量才0.3mm。轴一动，密封端面直接被拉开，开机就漏。就是这么简单的错误。一批十台泵出去，全拉回来返修，折腾死人。
高温工况还有热变形的坑。动环是碳化硅，动环座是304不锈钢，两者热膨胀系数差了快三倍，过盈量算错一个丝，要么温度上来动环松了跟着轴转，磨坏静环座，要么直接把碳化硅动环撑裂了。哪一个都是大问题。
选型不是越贵越好：适合比高端重要
这些年碰到很多用户，一上来就要进口密封，就要硬质合金对硬质合金，说耐磨，不怕坏。结果钱花了不少，用的还不如便宜的国产密封。
我之前碰到一个食品厂的饮用水输送泵项目，甲方要求必须用硬质合金端面，说硬度高寿命长。结果投产之后检测，出水里面钴含量超标，不符合食品卫生标准，全拆了换成碳化硅对浸锑石墨，才解决问题。一块端面差价快十倍，白花了冤枉钱。
还有很多人，选对了端面，栽在辅助密封上。弱酸腐蚀工况，弹簧选了哈氏合金，对的，结果O圈用了丁腈橡胶，三个月就溶胀变大，失去补偿能力，直接漏。我见过太多项目，几十万的设备，卡在一块五块钱的橡胶圈上，说出去都好笑。
说点选型的权衡，很多新手不知道：易结晶介质别选多弹簧结构，多弹簧的缝隙小，特别容易堵结晶，选单弹簧的大腔体结构，故障率降一半不止。大轴径的密封别迷信多弹簧，多个弹簧弹力很难调均匀，反而容易出偏磨，不如单弹簧加平衡腔结构靠谱。干气密封看起来高端，如果你的工况带少量杂质，槽道几天就堵死了，反倒不如普通单端面机械密封加Plan32冲洗方案来得靠谱，价格还不到三分之一。
机械密封这个东西，看起来是标准化的外购件，实际是定制化程度极高的核心部件。同一个泵，换了介质，改了温度，密封就得重新选。多去现场看看拆下来的失效密封，看看端面的磨损痕迹，比你翻十本设计手册都有用。
