本文针对有一定机械基础的中级工程师，分享一线生产中砂型铸造的常见设计坑、选型经验和优化细节，结合实际案例和通用规范，不讲空话，只讲能用得上的干货。
你真的摸透了模样和分型面的选型坑吗
很多人拿到零件图，第一件事就是扔给铸造软件自动生成分型面，省时间是省时间，后面踩的坑能让你半年缓不过来。前年我跟进过一个出口的机床立柱订单，刚毕业的小伙子图省事，软件自动把分型面选在了立柱中间的加工平面上，说这样起模方便，不用做活块。
结果呢？浇注出来的分型线刚好在要求的Ra3.2加工面上，错位1.2mm，磨掉分型线余量就不够了，整整12件毛坯全部报废，损失小二十万。真疼。
起模斜度这个事，很多人不当回事，GB/T 5900-2017里写的明明白白，模样高度在1000mm以上的时候，最小起模斜度要给到1度，很多人怕模样加工费贵，硬生生砍到0.3度，起模的时候带掉半块砂，粘砂缺陷直接拉满。
不过话说回来，也不是斜度越大越好，斜度大了多余的加工余量就上去了，费料又费刀，得看零件的后续加工要求。镂空的箱体零件，能做整体模样就别拆分，拆分的活块哪怕定位再准，也容易错箱，这个经验我记了二十年，从来没错过。
型砂配比：照着手册抄配不出合格的件
说实话，我刚入行那会，认定铸造手册就是圣经，冬天配钠水玻璃砂，照着手册的比例加固化剂，结果出来的二十件轧钢辊毛坯，件件表面有热裂，锉开裂纹里面全是酥层，当时整个人都傻了，蹲在砂场三天才琢磨过来。
环境温度比手册标注的试验温度低了8度，固化剂反应速度慢了一半，型砂强度跟不上，浇注的时候钢水一胀，不开裂才怪。
很多新手不知道，型砂配比从来不是固定值，要跟着环境温度、旧砂回收率、甚至零件壁厚调。批量生产的汽车发动机小曲轴，用潮模砂成本最低，但是潮模砂的水分必须控制在3%-5%之间，高1个点，气孔率就能翻三倍，这个我真的踩过坑。
做10吨以上的大型铸钢件，就得用树脂自硬砂，尺寸精度能到CT9，比潮模砂高两个等级，但是有个关键点，很多人忽略——旧砂再生后的含泥量。业内通用要求是大型铸钢件树脂砂含泥量必须控制在1%以下，我去年见过一个小厂，为了省成本，旧砂不做精细再生，含泥量直接干到3.5%，浇出来的汽轮机缸体，探伤全是点状夹渣，一百万的订单直接黄了。
不过话说回来，要是做单件小批量的艺术铸件，含泥量高点反而没关系，表面更细腻，成本还低，这事就是权衡，没有标准答案。

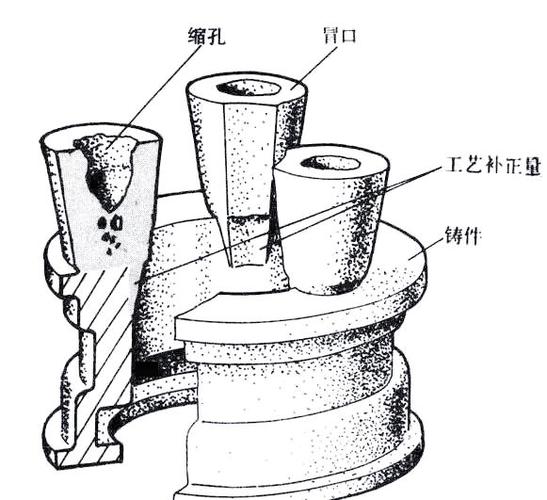

浇冒口设计：别全信模拟软件，经验才是压舱石
现在铸造模拟软件满天飞，输入参数就能出浇冒口方案，看起来很美，用起来经常翻车。三年前给一个汽车零部件厂做铝合金减速器壳体的砂铸项目，软件算出来的冒口颈是30mm，我们当时偷懒，没做首件试验直接开了10套模，批量浇注完，X光探伤80%的件在热节处有缩松，全部报废，赔了不少钱。
后来拆开来算，才发现软件默认的铝合金浇注温度是720度，我们现场浇包实际温度只有680度，降温速度比模拟快了一倍，30mm的冒口颈在补缩完成前就完全凝固了，最后把冒口颈放大到42mm，问题直接解决了。
哦对了，GB/T 40435-2021里明确写了，铸钢件侧冒口的有效补缩距离比顶冒口低30%，很多设计图为了省型砂，把顶冒口改成侧冒口，还保持原来的补缩距离，不出缩孔才怪。
真的，模拟软件是工具，不是神仙。它算不到你现场浇包有没有提前保温，算不到砂型烘干的时候有没有局部返潮，算不到浇铸工今天是不是赶进度提速了。这些细节，还是得靠攒出来的经验。
砂型铸造从商周时期就有了，到现在还是制造业用量最大的成型工艺，很多人觉得它老、技术含量低，实际上里面的细节多到你干一辈子都学不完。对刚摸到中级门槛的工程师来说，别总盯着花哨的新技术，把传统砂型铸造的细节摸透，走到哪都站得住脚。
