很多做铸造工艺的中级工程师，对金属型铸造的认知还停留在「精度比砂铸高，适合批量」这个层面，实际落地的时候一踩一个坑。本文是我十几年做项目攒下来的干货，都是踩坑踩出来的实际经验，适合做工艺设计的时候翻出来对照。
金属型铸造真的比砂铸好？别乱踩选型坑
我前年接过一个汽配铝支架的项目，老板一拍板要换金属型降本，结果开模三个月亏了小二十万。
错在哪？选型错了。很多人默认金属型就是高级版砂铸，其实完全不是那么回事。金属型适合批量生产，这个批量是有门槛的。行业通用的及格线是：铝合金铸件月产超500件，铜合金铸件月产超300件，才够摊掉模具成本。一套合格的球墨铸铁金属型，开模成本是砂型的10~20倍，要是批量上不去，单件成本比砂铸还高，那个项目就是原定月产1000件，客户砍单到月产200件，模具费摊下来每件比砂铸贵三块多，完全没性价比。
从性能上说，金属型的热导率是砂型的5~10倍，激冷作用强，晶粒更细，力学性能确实比砂铸好，常规铝合金铸件抗拉强度能高10%~20%，尺寸精度能稳定在CT7~CT9级，比砂铸高两个等级，少了很多机加工量。但优点反过来就是缺点。
激冷太快，收缩应力大，结构稍微复杂点就容易裂。厚壁超过50mm的铸件别碰，收缩率大的锡青铜更要慎选。那个铝支架就是有三个交错的厚壁连接位，开模后三分之一的铸件在厚壁交接处出裂纹，怎么调工艺都救不回来。
说白了，选工艺就像选鞋子，合脚比名牌重要。
浇铸系统设计：最容易踩坑的隐蔽细节
砂铸开错浇口，挖了重补就行。金属型开模后是硬钢块，错一点全废。我见过太多模具开出来，良率连50%都达不到，问题全出在浇铸系统的小细节上。

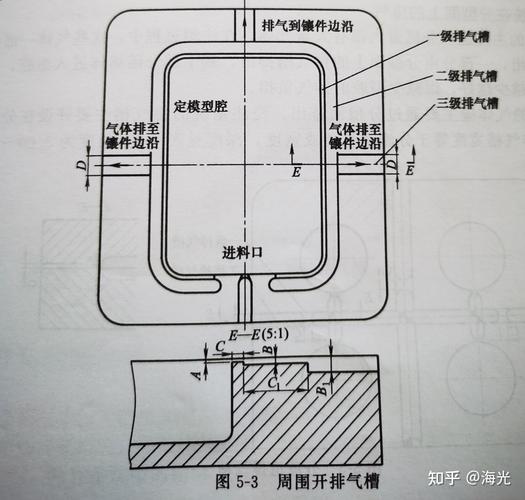

第一个坑就是排气。金属不透气啊，所有浇铸时卷进去的气体、涂料发出来的气体，只能从分型面、顶杆间隙排出去，稍微深一点的型腔根本排不干净。按照行业工艺规范，分型面必须开深度0.15~0.3mm、宽度10~15mm的排气槽，深了会跑铝，浅了排不出去，就卡在这个区间里最稳。深腔部位必须加多孔烧结排气塞，这个钱不能省。
第二个坑是浇口位置。金属型冷却快，浇口必须开在铸件最后凝固的厚壁部位，才能起到补缩作用。很多新手按砂铸的经验，把浇口开在薄壁入水口，结果厚壁中心全是缩松，X光检测全卡壳，改都没法改。
说实话，浇铸方式的选择也别盲目追新。中小件用重力浇铸就行，设备成本低，只要设计到位良率能冲到95%以上。低压浇铸适合大尺寸复杂薄壁件，但设备成本直接翻三倍，单件加工费也涨，没必要为了凑先进工艺的名头瞎上。我就见过有人给1kg的铝门把手上低压，成本涨了一倍，性能还没差多少，纯属折腾。
脱模与涂料：标准没写全的实操经验
九成的新手都会忽略这一步，觉得不就是刷个涂料、整个斜度吗？有什么难的？我刚入行的时候也这么想，然后交了八万的学费。
先说涂料。金属型必须涂涂料，不仅防粘模，还能控制冷却速度，这个是核心。厚壁补缩部位要涂厚一点，0.5~1mm，减慢冷却速度，方便补缩；薄壁充型部位要涂薄，0.2~0.3mm，减少激冷，保证金属液能充满型腔。这个参数标准里只会提个大概，没人会写这么细，都是一次次报废试出来的。
再说脱模斜度。很多人为了少机加工，把斜度做的特别小，铝合金铸件斜度才0.5度，你猜猜结果？金属型刚度高，铸件收缩的时候抱紧力特别大，顶出来直接断在模子里。铝合金铸件脱模斜度最低要做到1度，大尺寸凸台甚至要加到1.5度，哪怕后面多车两毫米，也比整模报废强。
最后说新模具预热。我刚入行的时候不信邪，觉得烤模浪费时间，新模具开完直接浇，结果第一件浇完模具就出了细纹，原本预期一万模的寿命，不到一千模就直接裂了，重新开模花了八万，说多了都是懊恼。新模具第一次使用必须预热到150~200度，避免冷模受到热冲击，能延长差不多三分之一的模具寿命，这个步骤千万不能省。
做工艺这么多年，最大的体会就是，没有完美的工艺，只有合适的选择。金属型铸造能帮你降本提效，但前提是你得知道它的边界在哪，坑在哪。多看看前人踩过的坑，比自己闷头试错强太多。
