上个月帮师弟收拾一个烂摊子：汽车传动轴花键轴，连续开了两套冷锻模，崩了两次，损失快小二十万，全公司都在说冷锻不靠谱。
摘要：结合十多年加工一线的实际项目经验，拆解冷锻工艺的核心优势、适用边界和设计中的常见坑点，给有一定基础的机械工程师做落地参考。
冷锻的优势，不止是精度高
冷锻是室温下（其实变形过程发热会到100-200℃，远低于材料再结晶温度）的塑性成型工艺，按GB/T 10118-2008的定义，只要成型温度低于材料再结晶温度，都归为冷锻。
很多人第一反应是精度高，没错，尺寸公差可以稳定控制在IT7-IT9，不需要后续修形。更爽的是表面质量。冷锻件的表面粗糙度直接就能做到Ra1.6-Ra6.3，绝大多数中小零件不需要后续切削加工。我前几年做锂电池正极钢壳项目，冷锻出来直接进组装线，单零件省了一道车削工序，成本降了8分钱，一年一千两百万件的量，就是小一百万纯利润。哪说理去。
不过话说回来，冷锻不是什么活都能接。它的天生短板就是变形抗力大。你做个五百公斤的大型农机结构件，要几千吨的压机才能压动，光模具成本就是热锻的三四倍，完全没必要。
材料也挑。低碳钢、低合金钢、铝铜这些有色金属是冷锻的常客，含碳量超过0.45%的中碳钢，直接冷锻？我刚入行的时候干过这事，接了个45钢销轴的订单，想省退火工序直接开干，试压第一件，模腔转角直接崩了一个两厘米的缺口，那套模成本八千多，我那时候月工资才四千多，心疼了半个月。
现在谁再跟我说高碳钢直接冷锻，我直接摇头，除非你做变形量不到5%的精整，不然就是烧钱。
冷锻模具设计，三个隐形坑最容易翻车

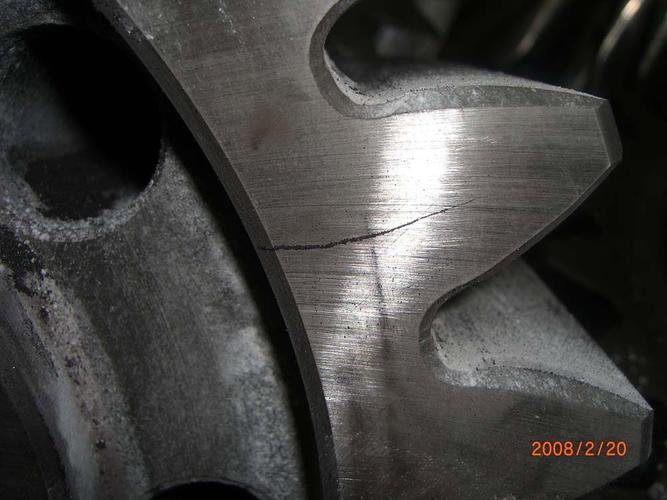

很多人设计冷锻模，照着热锻的经验改，不出事才怪。第一个坑，转角圆角做太小。新手怕尺寸不对，转角直接做R0.3，甚至清根。你想想，冷锻的成型压力普遍在200-800MPa，应力集中系数直接翻三倍，开个几十件模就裂了。
按JB/T 12993-2016冷锻模技术条件的要求，模腔转角圆角最小不得小于坯料厚度的1/5，别嫌大，大点能救你模具的命。
第二个坑，润滑不到位。很多工厂图省钱，用普通机油对付，做个几十件就开始拉毛，零件废了模具也花了。我之前做铝制散热片冷锻项目，一开始用普通机油，报废率直接干到32%，全是划痕。后来换了脂肪酸基固体润滑剂，报废率直接降到1%以下。这里记死：钢件冷锻用磷化皂化处理，铝铜等有色金属用聚合物涂层或者脂肪酸固体润滑剂，能降30%以上的变形力，还能成倍延长模具寿命。
第三个坑，贪省事省预成型工序。很多工厂为了省工序降成本，把两道预成型改成一道成型，变形量直接超过材料的极限冷变形率，零件边缘直接微裂纹，你不仔细看根本发现不了，装车出问题就是大事故。
前几年南方有个做汽车螺栓的厂子，把两道预墩改成一道，单工序省两秒钟，结果12%的螺栓头部有隐形裂纹，供出去三万多件，全召回还赔了客户几百万，真的是贪小便宜吃大亏。一般来说，低碳钢极限冷锻断面收缩率是60%-70%，铝是50%-60%，超过这个范围，一定要分多道成型，别赌运气。
冷锻的新应用，早就不是只能做小标准件了

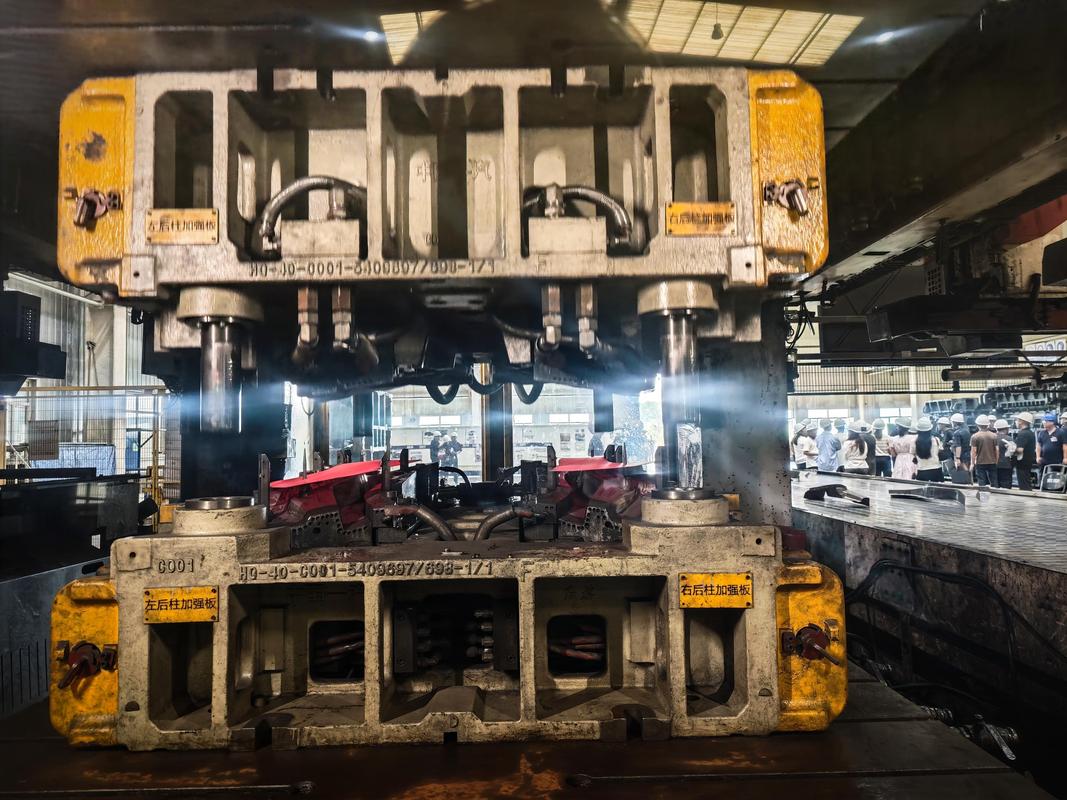

很多人对冷锻的印象还停留在螺栓螺母这些小标准件，早过时了。现在伺服冷锻压机普及之后，两三千吨的压机也不贵，一百多毫米直径的汽车转向节、传动轴都能用冷锻做。
之前我们给一家商用车厂改的转向节方案，原本是热锻后三轴机加工，每件加工成本120多块，改成净成型冷锻之后，只需要磨端面，每件成本降到78块，一年十万件就是四百多万降本，香得很。
还有消费电子领域，现在很多笔记本电脑的中框散热件，都是冷锻成型，比CNC加工省一半以上的材料和时间，强度还更高。说实话，现在很多工厂还抱着老观念不放，放着冷锻这么好的工艺不用，还在苦哈哈的干热锻后全机加工，成本怎么降得下来？
工艺本身没有好坏，只有适合不适合。冷锻的精度和成本优势摆在这里，只要摸透它的脾气，避开那些坑，就能给你省出真金白银。
