摘要：很多中级机械工程师都觉得钣金展开就是三维软件点一下自动生成的事，实际上80%的折弯精度不良都来自展开环节的错误设置。本文结合十几年现场加工经验，拆解钣金展开里容易被忽略的核心细节，分享实际生产中经过验证的参数规则。
别迷信软件：钣金展开的核心不是算死K因子
很多工程师拿到三维软件生成的展开图，直接扔给车间下料，等折完发现尺寸不对，才回头找原因，十次有八次错在K因子的默认设置。
上次我们做一批1.5mm厚镀锌SPCC的机柜安装梁，就是吃了这个亏。软件默认K=0.45，折完总长偏了0.8mm，小一百件料全废，那批还是定制镀锌料，损失快小两万，想起就肉疼。

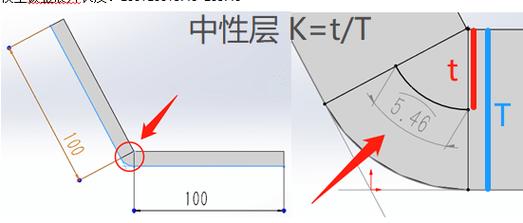

本质上，钣金展开计算的是中性层的展开长度，中性层位置永远不是固定的。材料厚度、折弯内R角、下模槽口、甚至材料硬度，都会改变中性层位置，K因子自然要跟着变。按照冲压工艺通用规范，通用的K因子选择规则是：当折弯内R/t<0.5时，K取0.25-0.3；当0.5
说实话，哪怕是同厚度同材料，不同工厂的折弯槽口不一样，K都得调。我们厂用的阿姆达折弯机，同是1.5mm料，下V槽用9mm还是12mm，K就要差0.03，三个折弯累积下来就差0.1mm以上，精度要求IT10以上的产品根本hold不住。

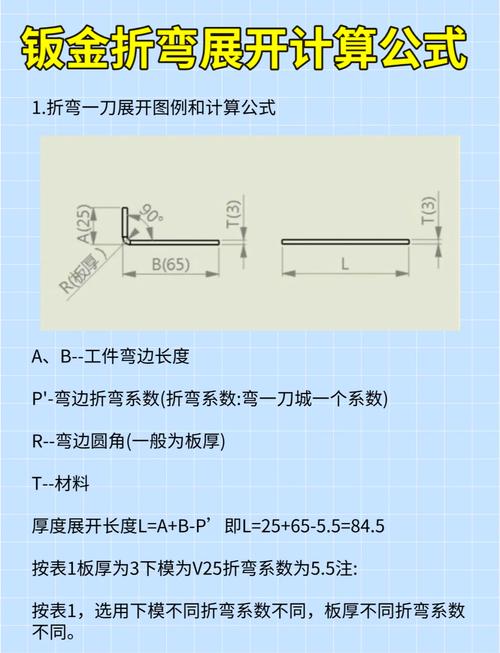

不同工艺下，钣金展开的修正规则完全不同
除了普通的90度折弯，只要带特殊成型工艺，展开必须单独修正，没什么通用公式能直接套。
比如说最常见的压死边，很多教材写展开修正量是1t（t为料厚），对不对？我们试了不下五十次，一次成型压死边的修正量是0.9t，二次压型才是1t，差0.1个料厚，折出来就是不对。我刚调工艺那会，连着改了三次展开，才摸准这个数。
还有抽芽压铆，要是抽芽高度超过1.5倍料厚，下料的时候要把展开外轮廓放大0.1-0.2mm，不然压完抽芽，邻边会向内凹，直接尺寸超差。这个小细节，很多人做了五六年都不知道。
不同材料也不能乱套参数。304不锈钢的屈服强度比普通SPCC高近一倍，折弯弹性回复大，中性层内移更少，同R/t下K要比冷轧钢大0.05左右；铝板偏软，K要比冷轧钢小0.03。这个数是我们用三坐标测了几十件试片攒出来的，比软件默认准太多。
刨槽折弯更要注意，刨完V槽剩下的料厚才是计算K因子的基准，不是原来的总料厚。刨完槽你还用原厚度算，折完差出一个料厚都不奇怪。
提前预留工艺余量，别让加工给设计擦屁股
很多做设计的，做完展开就扔出去，根本不管后续还有焊接、打磨这些工序。去年有个刚来两年的工程师，做一个1200mm边长的户外机柜框架，四个角对焊之后要磨平到和边框齐平，要求外形公差控制在±0.5mm以内。他直接按净尺寸做展开，结果焊完四个面每个面磨掉0.3mm，总边长直接短了1.2mm，差了整整两个公差，最后只能在内部补块铝板接，客户验货的时候脸都绿了。
这种问题完全可以在展开阶段避免。要求外形精度的焊接钣金件，每一个需要打磨的焊接端面，预留0.3-0.5mm的修磨余量，焊完磨完刚好符合尺寸要求，根本不会出问题。
还有连续多折弯的产品，要提前算累积误差。一个产品有六个折弯，每个折弯的系统误差是0.1mm，六个加起来就是0.6mm，你展开的时候不把公差分配下去，全按名义尺寸走，最后肯定超差。我现在做超过三个折弯的产品，都会把展开的名义尺寸往正公差挪半个丝，抵消后续的累积误差，良品率能提十几个点。
下料方式也要考虑。激光切割薄板会有微量热变形，做高精度产品的时候，展开要留0.1mm的变形修正量，不然切完下料就歪了，折完更不对。
干了快十五年，最大的感受是，钣金展开看起来入门容易，想做好真难。它是对整个加工流程的提前预判，把材料、工艺、设备的特性都提前消化在第一步。软件是省时间的工具，但不能替你想工艺上的各种变数。那些藏在默认参数背后的小细节，才是拉开产品良品率和精度的关键。
