很多中小机械加工厂对水刀切割的认知还停留在「切大理石的」，其实它在精密冷加工领域有着不可替代的作用。本文结合十多年工程实操经验，讲透选型、参数优化里的坑，给做工艺的同行参考。
水刀切割的核心优势，不是万能但偏偏能卡刚需
上次给航天院所做一批0.8mm壁厚的钛合金结构件下料，要求加工后无热变形、无残余应力，激光切完边缘微熔，打磨后尺寸直接超差。线割速度慢，加工成本是水刀的三倍，还容易留电解痕迹。最后换了水刀试切，出来的工件变形量小于0.02mm，直接符合GB/T 25500-2010对钛合金切削的精度要求，当场定下量产。
这就是水刀最核心的优势：全程冷加工。
没有热影响区，不会改变金属材料的金相组织，不会产生微裂纹，也不会让碳纤维、氮化铝陶瓷这类热敏复合材料分层开裂。这些特性，是任何热切割工艺都给不了的。
说实话，水刀不是什么都能切，也有短板。切100mm厚的钢板速度比锯切慢，加工精度比不上磨床。但是偏偏在难加工材料的下料、成型切割环节，它就是那个能兜底的选项。
现在行业内基本分成两类应用：纯水水刀切软质材料，比如橡胶、泡棉、食品包装，切口整齐无毛刺；加砂水刀切硬质材料，从钛合金到金刚石都能切，绝大多数工业加工用的都是加砂水刀，别选错类型，选型错了再贵的设备也用不了。
选型和工艺参数的坑，我踩过的都给你标出来
很多新人买设备，上来就问最高压力能到多少，好像压力越高越厉害。其实完全不是这么回事。
普通工业切割，10mm碳钢下料，300MPa的压力足够用。你强行上400MPa甚至更高，切割速度只提了不到10%，密封件、喷嘴的损耗直接翻一倍，一天下来磨料和易损件成本多花两三百，一个月下来大几千没了，得不偿失。
最容易被忽略的是喷嘴孔径选型。0.3mm的宝石喷嘴适合精度要求±0.1mm以内的精细切割，0.5mm喷嘴适合粗下料，速度快，砂耗低。我上个月帮一家钣金厂调参数，他们一直用0.3mm喷嘴切20mm厚的普通钢板，一天砂耗多花两百多，换成0.5mm之后，精度完全满足客户要求，加工成本直接降了三成。
进给速度怎么定？很多人凭感觉调，要么切不透浪费材料，要么速度太慢耽误产能。其实行业有通用的经验公式，不会错： $$v = \frac{P \cdot \eta}{d \cdot H \cdot K}$$ 其中v是进给速度，单位mm/min；P是额定压力，单位MPa；η是能量利用率，一般取0.6-0.8；d是材料密度，g/cm³；H是材料厚度，mm；K是材料可切系数，玻璃取0.8，普通碳钢取1.0，钛合金取1.2。按这个公式算出来的速度，误差不会超过10%，直接用就行。
磨料选型也是重灾区。很多厂贪便宜买回收石榴砂，或者目数选不对。切10mm以下的薄板要用80目石榴砂，切完表面粗糙度能到Ra3.2，不用二次打磨；切20mm以上厚板用60目，切割力够，速度快。回收砂杂质多，粉尘含量高，特别容易堵喷嘴，我见过一家厂一个礼拜换了三个宝石喷嘴，算下来比买新砂贵多了，纯纯捡芝麻丢西瓜。

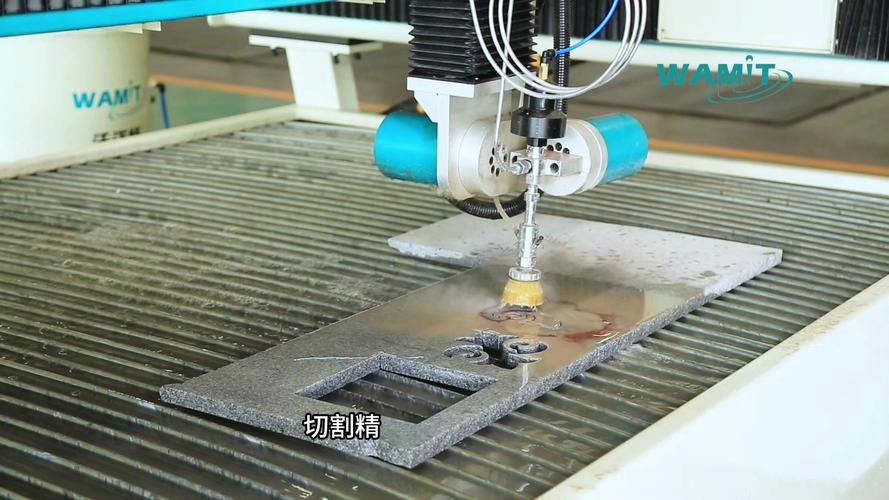

复杂工况下的水刀切割实操优化
很多工厂用五轴水刀切斜面，会遇到出口斜度超差的问题。水箭从喷嘴出来，会慢慢发散，越厚的板斜度越大，10mm厚板的自然斜度大概1.5度左右，直接切垂直度肯定不合格。
新设备自带五轴补偿功能，那老设备没有怎么办？我们之前给一台用了八年的旧三轴水刀加了一个手动倾角调节机构，根据切割厚度提前算好补偿倾角，10mm板补1.5度，20mm板补2.8度，改完之后垂直度误差从0.3mm降到0.05mm，总共花了不到四千块，比换一台五轴设备省了几十万。
还有薄板预穿孔塌边的问题，很多人遇到过吧？0.5mm以下的不锈钢板，直接对着穿孔，十有八九入口会塌个小坑，后续修起来特别麻烦。其实只要改两个小参数：预穿孔的时候把压力降50MPa，进给速度降到正常切割的三分之一，穿孔的时候刀头抬1-2mm，等水箭穿通了再下刀，基本就不会塌边了。这个小技巧，没人带的话，摸大半年都摸不出来。
现在碳纤维复合材料用的越来越多，很多人切完分层，报废率特别高。其实只要调整三个参数：压力调到320MPa，进给速度比切同厚度碳钢降20%，用80目新石榴砂，切出来的截面基本看不到分层，我之前帮一家复材厂调完，报废率从32%降到不到2%，老板直接请吃了顿大餐。
水刀切割原理不复杂，就是高压水加速磨料切割材料，但是真要用到极致，全是实操攒出来的经验。很多工厂买了几十万的设备，从买到卖一直用默认参数，一半的性能都没发挥出来，确实可惜。有机会试试调调参数，说不定能省出不少利润。
