很多做机械设计的朋友提起3D打印，要么觉得就是个打样的玩具，登不上批量生产的大雅之堂，要么就把它吹得能取代传统机加工，什么活都能往身上揽。我做了十二年机械设计，前前后后在项目里用3D打印解决过问题，也踩过数不清的坑，今天把攒的干货掏出来，给同行走个捷径。
别上来就选材料：先搞清楚你拿3D打印做什么
刚接触3D打印的工程师，最爱问的第一句话就是：我该选PLA还是ABS还是PEEK？
顺序错了。
得先定用途，再选材料。选错了，再贵的材料也白搭。

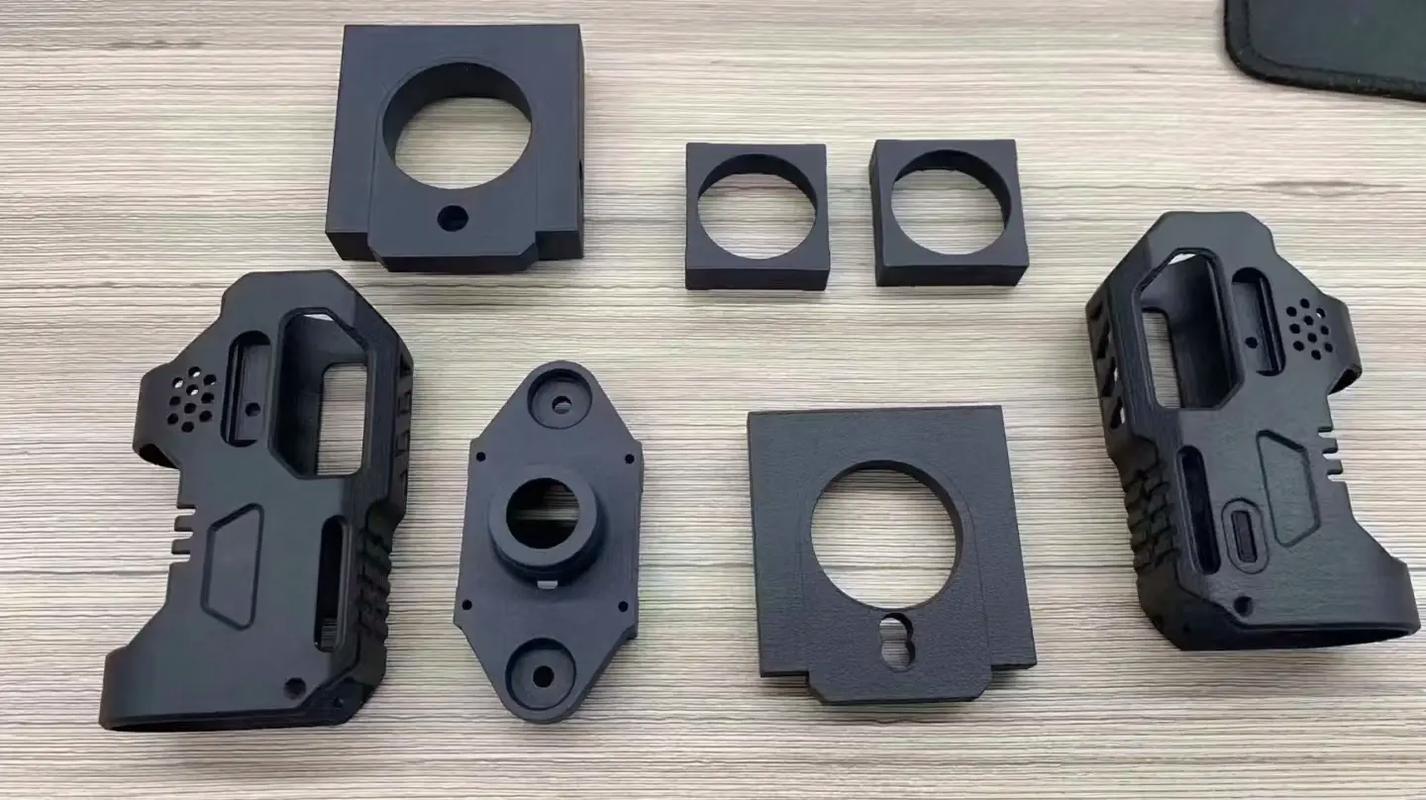

去年我接了一个客户的自动化夹具项目，一共12台设备，每台要3个定位夹。开钢模的话，开模费就要两万，周期要十五天，算下来每个夹具成本快小一千。客户当时要赶试产，等不起。我们算了下，这个夹具的最大受力不到500N，定位公差要求IT10，环境温度就是室温，直接用FDM打30%玻纤增强尼龙就够了。最后算下来总成本不到一千二，三天就交付了，用到现在两年多，没一个坏的。
换个场景，要是做植入人体的骨科手术导板呢？PLA碰都不能碰。必须要符合ISO 10993生物相容性标准的医用级PEEK，差一点都不行。之前隔壁部门一个刚毕业的小伙子，为了省成本，拿普通PLA打了个样件给客户，客户没注意，拿去给医生做术前模拟，差点出大事。最后赔了不少钱，项目黄了，吓出一身冷汗。
我习惯把3D打印的用途分成四类，每类要求天差地别：外观验证、装配验证、功能测试、终生产零件。外观验证只要尺寸对颜色对，最便宜的PLA就够用，速度快成本低。装配验证要尺寸准，用光固化树脂精度更高。功能测试就要考虑受力、温度、环境腐蚀，该上尼龙上尼龙，该上PEEK上PEEK。终生产更不用说，批量小复杂度高的，金属3D打印比开模机加工还划算。
公差不是你想堆就能堆：3D打印的公差取舍逻辑
很多从传统机加工转过来的工程师，改不了一个毛病：拿到图纸就给IT7甚至IT5的公差，要求3D打印做到。
疯了吗？
别说普通FDM，就算精度最高的工业级光固化，一百毫米长度的公差也就做到±0.1mm，对应公差等级也就IT9，再往上就要加后处理，成本直接翻几倍。SLM金属打印同理，原生打印公差也就IT9到IT11，别抱不切实际的幻想。

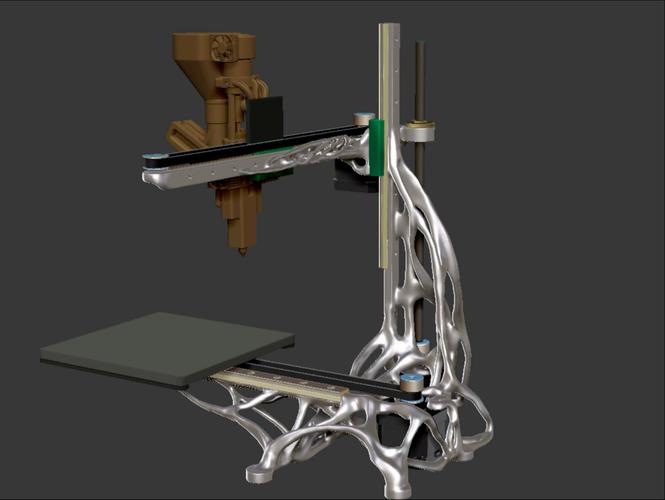

说实话，3D打印最大的优势是什么？做传统机加工做不出来的复杂结构，比如拓扑优化的轻量化构件，随形冷却的模具水路。你非要让它做高精度配合，干嘛不把配合位置留余量，打完再机加工呢？我之前做机器人末端轻量化关节，要求配合孔是H7公差，我们设计的时候直接给孔留了0.3mm的加工余量，打完之后铰孔，既用上了3D打印做复杂拓扑结构的优势，又满足了公差要求，完美解决问题。
把行业通用的公差标准给大家列出来，都是项目里反复验证过的：
- FDM熔融沉积成型：符合GB/T 42559-2023，公差等级一般为IT11-IT14，依设备精度调整
- SLA光固化成型：公差等级一般为IT9-IT12
- SLM选区激光熔融金属打印：公差等级一般为IT9-IT11
要求比这个高，要么加后加工，要么换传统工艺，硬上就是浪费钱，我见过太多客户抱着执念硬做，最后报废率超过七成，钱花了还耽误工期，犯不上。
容易忽略的结构坑：我踩过的血泪教训
设计对了材料选对了，最后栽在结构细节上的，我见得太多了。说几个最常见的坑。
第一个，悬空结构支撑加错位置。大家都知道小于45度的悬空要加支撑，但是很多人设计的时候不提前规划，把支撑留在配合面上，打完去支撑留个疤，公差直接错了，还要打磨半天。正确的做法很简单，设计的时候就把支撑预留位置放在非配合的基准面上，要是精度要求高，直接用可溶性支撑，多花不了几个钱，省一堆事。
第二个，壁厚太薄变形。不同工艺不同材料有最小壁厚要求，这个是底线。PLA壁厚小于1mm，打完放一天就弯，玻纤尼龙小于1.5mm也容易翘曲，SLM金属打印小于0.8mm几乎百分百报废。我刚接触3D打印的时候，打过一个0.8mm壁厚的PLA外壳，拆下来放了一天，弯了快1mm，直接全废了，重新改到1.2mm就没事了。这个坑，我踩过，希望你别踩。
第三个，内应力开裂。这个真的是很多人忽略，尤其是ABS和PEEK这种工程塑料，打印的时候冷却不均匀，内应力攒着，放半个月自己裂了，你上哪说理去？解决方法很简单，打印完做退火处理：ABS放80度烘箱烘两小时，PEEK放120度烘四小时，能消除九成以上的内应力，稳得很。
还有个老生常谈的，直角连接应力集中，这个在3D打印上更严重，毕竟材料强度本来就比钢材低，连接位置一定要加R角，最小R0.5，受力大的加到R2以上，能大大提升使用寿命。
最后说几句实在话。3D打印从来不是什么颠覆制造业的神话，就是一个给工程师多一个选项的工具而已。你把它用在它擅长的地方，能帮你省几个月的工期，省几十万的开模费，你硬往它不擅长的地方用，就是给自己找麻烦。多踩几个坑，摸透它的脾气，用起来就顺手了。
