摘要：本文结合近十年一线激光沉积项目经验，梳理工艺核心特点，分享生产中最常见问题的解决方法，以及量产选型的真实权衡，给有一定机械基础的中级工程师提供可直接参考的落地经验。
激光沉积和常见金属增材工艺的核心差异
上周刚在车间盯完一批燃气轮机叶片的修复订单，差点翻船。很多人一听到激光沉积，第一反应就是金属3D打印，和选区激光熔融（SLM）没什么区别。
说实话，差得远了。SLM是先铺好一层粉，再用激光扫轮廓熔化，整个过程在封闭粉仓里完成，适合做小尺寸、高精度的复杂内腔构件。激光沉积不一样，它是边送材料边熔化沉积，送粉也好送丝也罢，不需要封闭粉仓，大到一两米的模具镶块，小到指甲盖大的叶片缺陷，都能做，甚至能拉着设备去客户现场修，不用拆大型工件。

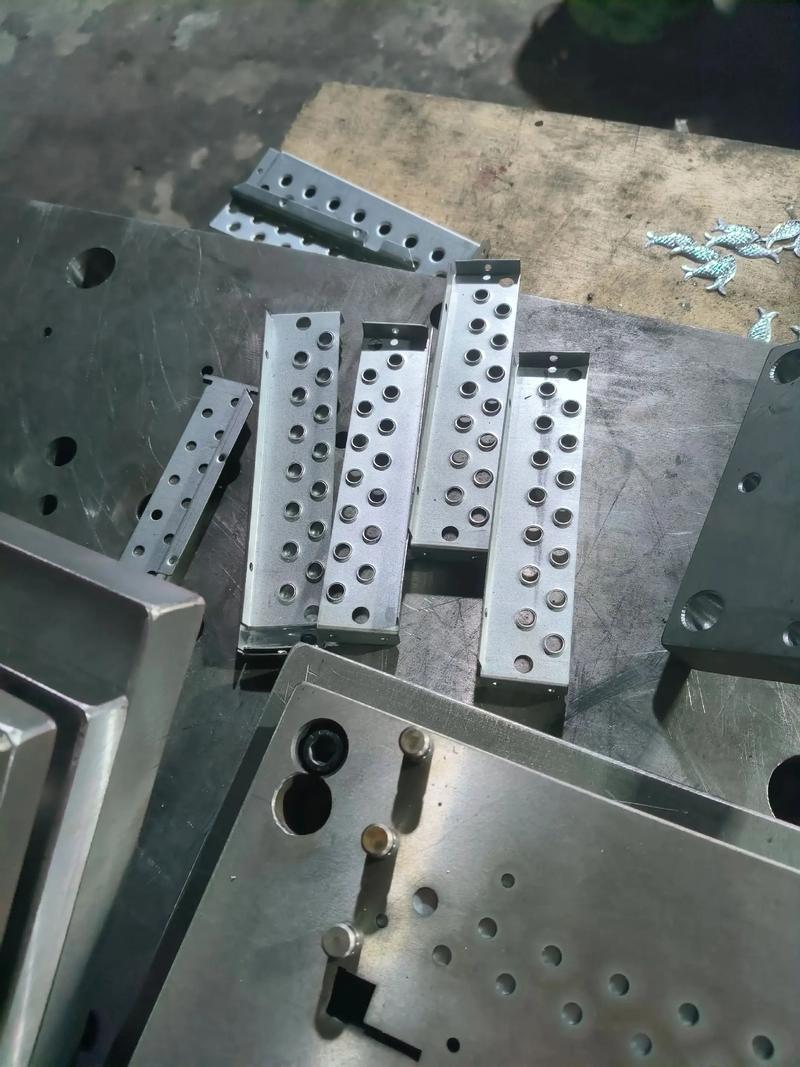

三年前我接了一副汽车冲压模具的修复活，模具总重超过二十吨，尺寸一米五见方，客户赶工期，拆下来运到工厂修，光拆卸运输就要一周，成本十几万。当时就是用便携式激光沉积设备，现场堆焊修复，三天完工，花了不到两万。
参数这块，工业量产级激光沉积，常用区间是有行业规范的，按照GB/T 39248-2020 增材制造 激光熔化沉积工艺，激光功率多在1kW~10kW，送粉速率0.5~10g/min，光斑直径1~5mm，这个区间是经过多年量产验证的，稳定性和成本平衡得最好。
别信文献里那些几十kW功率的参数。那都是实验室样品用的，量产设备配几十万瓦激光器，成本翻十倍，根本没必要。
90%的项目失败，都栽在残余应力上
我前年那趟翻船事故，就是残余应力搞的鬼。当时给客户修复三根一级燃机叶片，材料是GH4169高温合金，沉积完冷却开箱，其中一根沿着热影响区直接裂成两半，那一周天天泡在客户现场解释，头都大了。

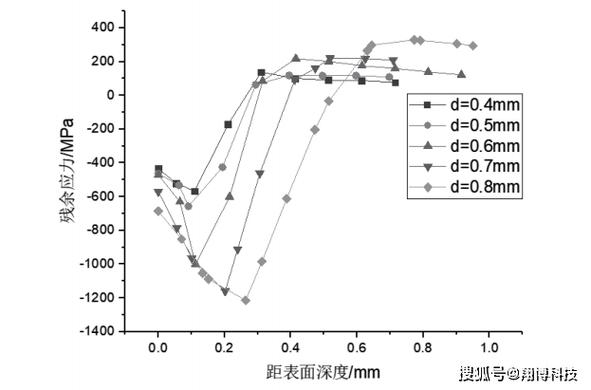

激光沉积的热输入太集中了，局部温度能到两千多度，基材还是常温，温度梯度能超过1000℃/cm，热胀冷缩下来，沉积层和热影响区攒下的拉应力一旦超过材料屈服强度，直接开裂。哪怕当时没裂，后续机加工或者使用过程中，也会慢慢变形开裂，更坑。
讲点真能落地的方法，不用搞那些花里胡哨的原位冲击，三招解决90%的问题。
第一，基材预热。别省那两三个小时的预热时间，镍基高温合金预热到350℃~450℃，钛合金预热到200℃~300℃，能直接把温度梯度降下来四成，开裂风险直接降一半。我现在做高温合金件，预热是必选项，从来不敢省。
第二，扫描路径偏转。每层沉积完，下一层转90度再扫，别一直顺着一个方向堆。这个方法不用加一分钱成本，就能让残余应力分布均匀化，避免应力集中在同一个方向，我用了快十年，比很多动辄十几万的辅助工艺效果还好。
第三，后处理去应力。按照GB/T 26940-2011 增材制造 结构件热处理规范，退火温度比材料固溶温度低50℃~100℃，保温时间按沉积区总厚度算，每毫米1~2分钟，随炉冷却。做完这一步，残余应力能去掉八成以上，基本不会出问题。
不过话说回来，要是做厚度超过50mm的大体积沉积，那还是得配合超声冲击或者辊压，层间处理一下，这个钱不能省。
量产选型，怎么平衡成本和性能？
很多刚碰激光沉积量产的工程师，第一个问题就是选送粉还是送丝？我给你说，看场景，没什么绝对的好坏。
做小尺寸高精度修复，或者表面涂层制备，选同轴送粉。精度高，沉积层厚度公差能控制在0.1mm以内，后续机加工余量小，表面粗糙度能到Ra12.5~Ra25，够用。
做大尺寸结构件成型，比如航空航天的框梁、大型压力容器内衬，直接选送丝工艺。送丝的沉积速率能到100~150cm³/h，同轴送粉最快也就20~30cm³/h，差了四五倍，而且送丝的材料利用率接近100%，送粉最多也就40%~50%，剩下的粉回收还要筛，还容易混杂质，太麻烦，成本差好多。
激光器选什么？现在国产万瓦级光纤激光器稳定性已经完全够用了，价格比进口便宜一半，维护成本一年能省好几万，我最近三年新上的设备全是国产，没出过什么大问题。
材料这块，别迷信进口粉末。国产气雾化粉末，只要能把氧含量控制在100ppm以内，球形度做到95%以上，做出来的构件拉伸强度、疲劳性能，和进口粉做的差不到5%，大部分工业场景完全够用，价格便宜三分之一。哦对了，要是做耐腐蚀或者高温承力构件，氧含量一定要卡到100ppm以内，超过150ppm就会晶界脆化，腐蚀速率直接翻三倍，我早年踩过这个坑，记一辈子。
当然，航空航天主承力构件要过资质认证，那另说，该用进口还是用进口，不是技术问题，是认证流程的问题。
激光沉积这几年发展太快了，从当初实验室的稀奇玩意，现在已经用到模具修复、叶片维修、大构件成型各个领域了。说白了，技术本身不复杂，搞清楚适用场景，避开那些前人踩过的坑，就能用它降本增效，解决很多传统工艺解决不了的问题。
