对于有基础的机械工程师来说，电弧焊不是什么陌生词，但真到了现场选工艺、调参数，十有八九会遇到教科书解决不了的问题。本文整理了我近二十年一线工程里攒下的实际经验，全是踩过坑才摸出来的规律。
被忽略的母材匹配误区
异种钢焊接，大家都知道选匹配焊丝。但很多人会踩一个错：硬要凑高强度母材的强度。

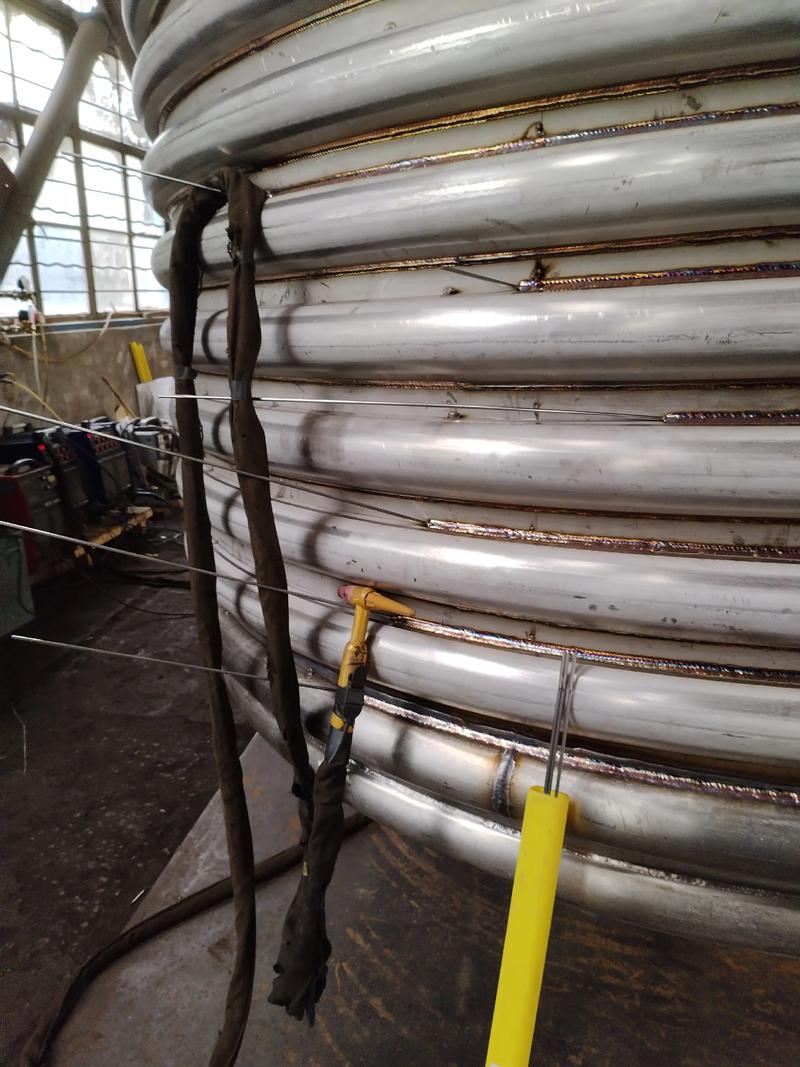

前年给某化工项目做反应釜接管，接管是304不锈钢，筒体是Q345R低合金钢，设计要求全熔透焊接。新来的工艺员按强度选了和Q345R匹配的实心焊丝，结果探伤过了，水压试验的时候焊缝直接裂了。
为啥？不锈钢和低合金钢的线膨胀系数差了快30%，焊接残余应力本来就大，你用高强度焊丝把焊缝拉得比母材还硬，应力释放的时候肯定裂在焊缝上。正确的做法是选强度低于低合金钢、塑性更好的奥氏体不锈钢焊丝，让应力释放发生在母材侧，不会断焊缝。这个点，多少教材一笔带过，真出事就是大问题。
真疼。
说实话，选焊接材料的核心逻辑从来不是”越高配越好”，是适配工况，平衡应力和强度。薄板焊接用大电流，厚板不开坡口就想焊透，哪有这么好的事。之前新能源车企找我做电池架焊接方案，一开始选了普通的E4303焊条，疲劳测试三万个循环就断了，换成低氢型E5015焊条，韧性提了一倍，直接过了十万次循环测试，成本只涨了不到5%，性价比一下子就出来了。
环境对参数的影响，远超过你想象
很多人调参数，直接照着教科书的表抄。我见过北方冬天户外做钢结构桥梁，施工队照搬夏天的参数，结果一半焊缝探伤不合格，全是延迟裂纹。
根据GB 50661-2011《钢结构焊接规范》，当作业环境温度低于0℃、碳当量超过0.45%的低合金钢厚度大于25mm的时候，必须做预热，预热温度至少比常温焊接提高50℃。很多施工队嫌麻烦省这一步，以为只是多花时间成本，结果返工的钱是预热成本的上百倍。
风也是隐形大坑。敞开式厂房做CO₂气体保护焊，风速超过2m/s不做防风棚，保护气直接被吹飞，气孔一抓一大把。我早年在工地当技术员，为了这事和施工队长拍过桌子，他说这点风算啥，结果拍了射线片子，整条焊缝十几个气孔，连夜割掉重焊，工期拖了三天，赶工的加班费花出去比搭防风棚贵了十倍。
不过话说回来，也不是所有情况都要卡死参数。薄板点焊，你电流大个10A，速度快个1cm/s，其实反而不容易烧穿。经验老的焊工，摸一下母材厚度，手一转调电流，就对了，比你对着公式算半天靠谱。

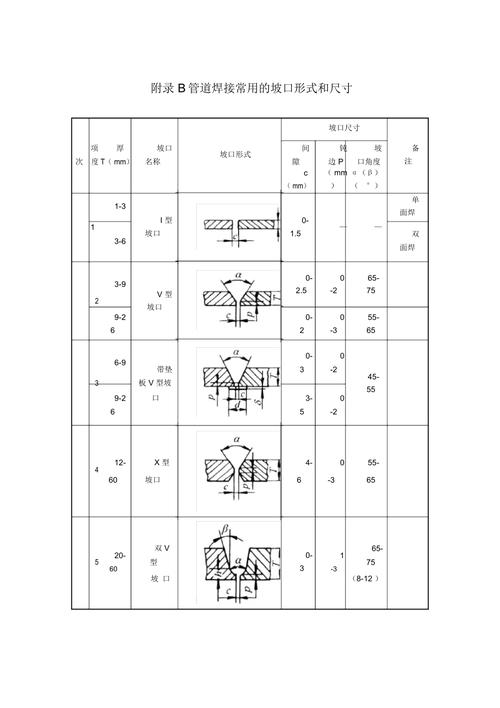

坡口设计的隐形成本权衡
全熔透焊缝的坡口，设计的时候很多人只想着能焊透，忘了加工和填丝的成本。我见过有人把20mm厚的钢板开了60度的V型坡口，钝边留0，焊是好焊，填丝量比35度坡口多了快30%，整条生产线下来，多花几十万焊丝钱，加工坡口的时间也翻了倍。
那到底留多少钝边合适？手工电弧焊，一般留1-2mm，埋弧焊可以留到5-8mm，因为埋弧焊熔深大。就差1mm，很多新手设计的时候没注意，钝边留到3mm，手工焊根本焊不透，探伤全不合格，只能背面清根再焊，多一道工序，成本直接涨了一半。
还有单面焊双面成型的场景，很多人喜欢开Y型坡口，留着背面清根，其实如果是批量生产，开带陶瓷衬垫的不对称X型坡口，一次成型，合格率高很多，虽然坡口加工多了一道，总效率反而上去了，后期也不用花人工清根。
做工程设计，从来不是只要满足性能就行，你得算总账。一个角度差，1mm的尺寸差，最后影响的是整批产品的利润和交付周期。哪有那么多完美的设计，都是平衡出来的。
电弧焊这东西，入门容易，玩精难。所有的规范参数都是给你打底的，真到了现场，要结合母材、环境、成本调。踩过几次坑，你就知道，那些藏在规范字里行间的细节，才是真值钱的东西。
