摘要：本文结合十余年现场工艺经验，梳理气体保护焊从气体选型、参数匹配到特殊场景应用的常见问题，分享实际工程中的踩坑经验，给有基础的中级工程师做实操参考。
干了十五年焊接工艺，见过太多新手甚至工作五六年的工程师，栽在气体保护焊的细节上。上次那个汽车副车架的焊缝，探伤翻了三遍才找到问题——居然是保护气配比错了。
你真的选对保护气体了吗
很多人觉得保护气不就是个挡空气的？能省则省。说实话，保护气是气体保护焊的灵魂，一点错不起。
碳钢MIG焊常用的配比是80%Ar+20%CO2，符合GB/T 8118的纯度要求，这个配比飞溅小，成型平整，熔深也够，大部分结构件都能用。纯CO2更便宜，十几块钱一瓶比Ar便宜一半都多，但飞溅大到焊完清渣要半小时，焊缝成型凸凹不平，应力集中还大，只适合那种对外观要求极低的毛坯焊。
铝合金焊接就别想乱换了，必须用99.99%以上纯度的纯Ar，哪怕混一点CO2都会烧得氧化发黑，焊缝强度直接掉三分之一。我之前碰到过供应商为了降本混了10%CO2焊铝合金支架，做振动测试不到24小时就断了，整批报废赔了几十万。真的亏。
不锈钢焊接呢，一般用95%Ar+5%CO2，或者98%Ar+2%O2，少量的活性气体能让熔池更稳定，成型更漂亮，还不会氧化变色，比纯Ar焊出来好看太多。
工艺参数里藏着你看不到的暗坑
电流电压不匹配是近六成焊缝缺陷的源头，很多老师傅凭手感调，新手只会抄手册，结果经常出问题。

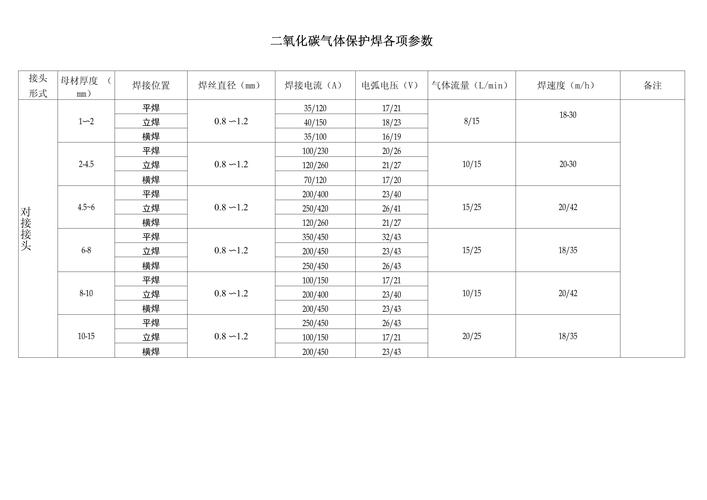

行业里有个通用的经验公式，你记下来：U = 14 + 0.05I，这里U是电弧电压，单位V，I是焊接电流，单位A，误差一般控制在±2V就没问题。比如你用1.2mm的焊丝，焊碳钢开280A电流，电压就该调到27-29V左右，高了会烧穿，低了熔不透，就这么简单。
干伸长度也是很多人忽略的点。说白了就是焊丝从导电嘴伸出来的长度，一般控制在10-15倍焊丝直径，1.2mm焊丝就是12-18mm，太长了保护气的保护层会发散，空气卷进去就出气孔，还会断弧；太短了容易烧导电嘴，换喷嘴换得你手酸。
去年我在长三角一个给商用车做底盘的工厂做工艺优化，碰到一个批量性气孔问题，查了焊丝纯度，查了工件除锈，查了电流电压，折腾了三天，最后才发现调机的学徒把干伸长度拉到了50mm，说是这样不用经常剪焊丝换枪，好家伙，一口气废了17根横梁。
还有焊速，很多人为了赶产能，把焊速开得飞快，超过60cm/min，结果焊缝成型窄，熔深不够，还有裂纹风险。慢了也不行，低于20cm/min，热输入太大，晶粒粗大，韧性下降，厚板焊接容易变形。一般结构件控制在25-45cm/min是最合适的，具体看板厚调整就行。
特殊场景的取舍，比参数更考验经验
户外作业，是气体保护焊最头疼的场景。风速超过2m/s必须做防风处理，这个是写进工艺规范的，很多工地不当回事，觉得一点小风不影响，结果探伤出来一堆气孔，返工都没法返。
要是现场没法搭防风棚怎么办？换自保护药芯焊丝啊，不用通保护气，抗风能力能到10m/s，适合野外抢修、大型结构现场安装，就是飞溅比气保大，成本比实心焊丝高三成，鱼和熊掌不能兼得，选的时候要权衡，总比整批报废强对吧？
薄板焊接，0.8mm以下的冷轧板，很多人一焊就穿，其实不是你手不行，是参数不对。用短路过渡，小电流低电压，1.0mm焊丝开60-100A，电压18-20V，走枪快一点，完全不会穿，成型还好看，比手工电弧焊好用十倍都不止。
还有单面焊双面成型的要求，很多人不知道要留多大间隙，一般板厚10mm，间隙留3-4mm，钝边留1-2mm，电流比平焊大10%左右，背透成型就很均匀，我试过很多次，比焊条电弧焊好控制多了。
不过话说回来，哪怕参数都对，工件清理不到位也白搭。坡口附近的锈、油、漆，必须打磨干净，不然氢气孔出得你怀疑人生，别嫌打磨麻烦，焊完探伤不合格，打磨返工的功夫都比这多好几倍。
气体保护焊拼的从来不是什么高大上的理论，就是一个个细节堆出来的。选对气，调好参数，看清场景，能避开八成的坑。干工艺这行，摸得多了，自然就通了。
