很多机械工程师都把回火当成淬火后的附属工序，觉得不过是走个流程消消应力就行。实际上，回火直接决定了零件最终的强韧性匹配和使用寿命，绝大多数早期失效，问题都出在回火这一步。本文结合二十多年跟产设计的经验，讲几个实际工程里踩过的真坑。
回火不是淬火后的「收尾工序」
刚入行那会，跟着师傅去跟产一批农机主动齿轮。材料40Cr，要求齿面硬度HRC52-56。当时车间赶订单进度，淬火完测硬度刚好达标，图省电省时间，直接跳过了回火，说反正硬度够，农机又不是航空件，凑合用没问题。

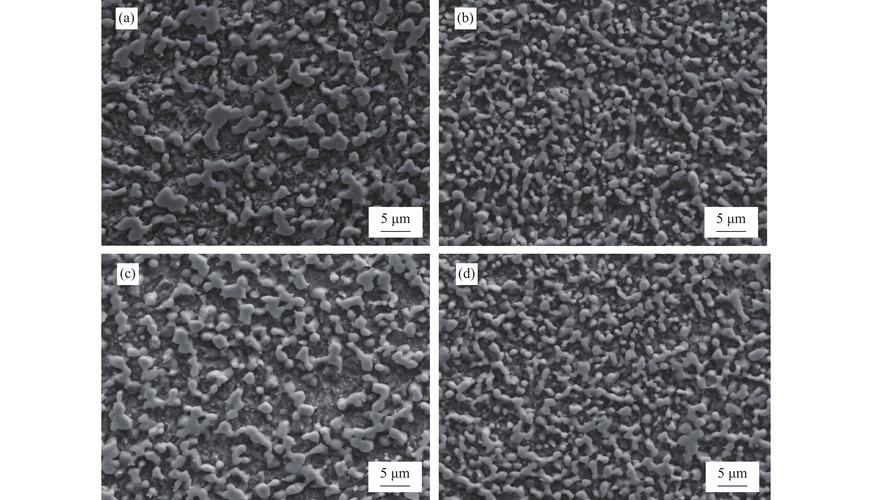

结果三个月后，客户退回来一半。齿根断得整整齐齐，断口亮晶晶的，全是淬火马氏体典型的脆断特征。那会我刚独立接项目，吓得好几天睡不着觉，差点丢了饭碗。
从那时候我才明白，回火哪里是什么收尾工序？它才是决定零件最终性能的那一步。淬火得到的马氏体，硬是硬，可是内部残余应力大得能把零件自己撑裂，韧性差到一受冲击就碎。回火就是通过可控加热，让过饱和的碳从马氏体里析出，分解不稳定的残余奥氏体，把内应力降下来，最终在强度和韧性之间找到刚好符合工况的平衡点。
行业标准GB/T 16924-2008《钢件的整体热处理》里明确要求，除了极少数特殊要求的低碳钢渗碳件，所有淬火钢件必须回火，就是这个道理。
不同工况下，回火参数怎么选才不踩坑
大家都能背出低温、中温、高温三个回火区间的温度范围，对吧？可是一到实际设计选型，错的人一抓一大把。
三年前我给一家工程机械厂做液压油缸的活塞头，材料42CrMo，要求表面耐磨，能承受35MPa的交变油压。一开始我想着耐磨就得要高硬度，直接选了180℃低温回火，出来硬度HRC56-58，完全符合最初的设计要求，谁看了都挑不出错。
结果客户装机半年，就有三个活塞头表面出现了网状裂纹。拆下来检测，残余应力比设计要求高了三倍，还有12%的残余奥氏体没分解干净。原来长期交变油压下，没分解的残余奥氏体慢慢转变成马氏体，体积膨胀，硬生生把表面顶裂了。

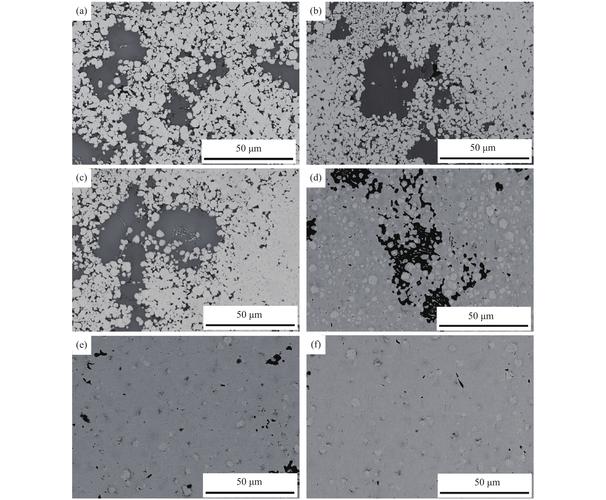

后来我把回火温度调到400℃，也就是中温回火区间，出来硬度降到HRC43-47，残余奥氏体全部分解，内应力消得干干净净，现在这批零件用到现在，八年了，没出一例质量问题。
这里给大家捋个实用的选型逻辑，不是书本上那种死规矩：低温回火150-250℃，只适合要求高硬度高耐磨、几乎不受冲击交变载荷的零件，比如量具、刃具、静态受力的滚动轴承，但凡要受动载，千万不要随便碰，残余奥氏体没分解干净，就是埋了个定时炸弹。
中温回火300-500℃，硬度一般在HRC35-50之间，韧性好，弹性好，刚好避开了第一类回火脆性，弹簧、锻模、受交变载荷的结构件选这个区间，基本不会出大错。
高温回火500-650℃就是大家熟的调质处理，得到回火索氏体，综合力学性能最好，适合轴类、连杆这类受重载的零件，这个大家都懂，不多说。
那些容易被忽略的工艺细节
保温时间不够，是很多小加工厂最爱犯的错。很多厂子不管工件有效厚度多少，统一保温两个小时就出炉，这完全是瞎搞。GB/T 16924里明确写了，碳素钢和低合金钢工件，每1mm有效厚度，保温时间不少于2min，高合金钢还要增加一倍，厚大件还要分段保温，不然心部温度上不去，组织转变不完，应力消不掉，用不了多久就变形开裂。
第二类回火脆性这个坑，很多干了五六年的工程师都记不住。它主要出现在含铬、镍的合金钢里，450-650℃回火之后如果缓冷，韧性会直接掉一半多。怎么避免？太简单了，回火完直接水冷或者油冷，快冷就不会出问题。很多厂子为了省电，让工件在炉子里慢慢降温，最后出了问题，都找不到原因在哪里，你说冤不冤。
还有高碳高合金钢，一定要做多次回火。比如高速钢刀具，淬火后残余奥氏体能到20%-30%，一次回火根本转变不完，第一次回火完冷却过程中，还会产生新的内应力，所以必须回火两到三次，每次保温两小时以上。我之前碰到过一个小刀具厂，为了省时间只做一次回火，成品刃口寿命比三次回火的短了三倍还多，就是这个原因。
说实话，现在很多年轻工程师，只会对着软件看仿真结果，从来不去热处理车间蹲点，不知道实际工艺里有多少变数，图纸上只写「淬火后回火」，不标温度，不标硬度要求，不标残余应力要求，全交给车间自己定，不出问题才怪。
不过话说回来，很多干了几十年的老师傅，也未必把这些细节都捋得清楚，毕竟很多时候都是抄老工艺，没人深究为什么要这么做。
零件的寿命，从来不是靠好材料堆出来的，也不是靠高硬度堆出来的。看起来简简单单的回火，其实藏着整个零件性能的密码，参数错一个温度，差个几十度，寿命就能差好几倍。多去车间走走，多看看报废零件的断口，比对着仿真看一百遍都有用。
