上个月帮质量部处理了三批外协返工的商用车转向节，全是磷化不到位出的锈，整批报废了八十多件，项目经理脸都绿了。很多做机械的中级工程师，提起磷化都觉得这不就是个涂装前处理的小工序？有什么好研究的？反正外协厂都懂，照着要求做就完了。
我做了快十五年机械加工工艺，见过太多项目栽在这个不起眼的小工艺上。今天就把我攒的经验和踩过的坑整理出来，给同行们提个醒。
摘要：本文结合实际工程案例，讲解磷化处理的核心作用、工艺选型的权衡以及生产现场常见的质量问题，给出符合现行国标的参数要求，供具备基础机械知识的工程师参考。
磷化不止是前处理，它本身就是功能涂层
很多人对磷化的认知还停留在「给喷粉喷漆打底层，增加附着力」，没错，但这只是磷化用途的一部分。
磷化的本质，就是让酸性磷酸盐溶液，和钢铁、锌、铝这些金属基体发生化学反应，在表面生成一层不溶于水的磷酸盐结晶膜。不同的配方，能得到性能完全不同的膜层，厚度从1μm到几十μm不等，完全可以单独作为功能涂层使用。
比如汽车紧固件的冷镦成型，还有大尺寸轴类的冷挤压，磷化之后做皂化处理，减摩润滑效果比很多进口涂层都好，成本还不到十分之一。不需要后续涂装的液压阀块、耐磨齿轮，用锰系磷化做防锈，成本比镀硬铬低太多，耐蚀性完全能满足室内工况要求。
按照现行国标《GB/T 11376-2020 金属及合金的磷酸盐转化膜》，常用的磷化体系就三类，各有用途：

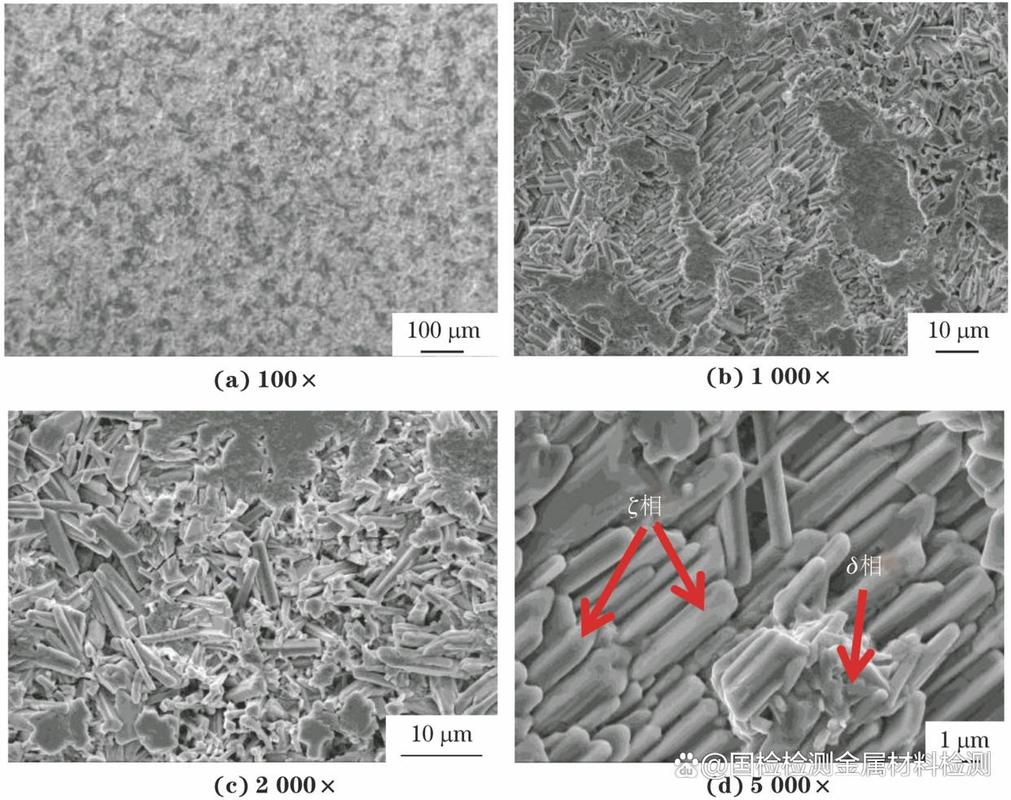

- 锌系磷化：结晶细致，孔隙均匀，和各类涂装的匹配性最好，是目前涂装前处理的主流选择，膜厚一般控制在1~3μm即可满足要求。
- 锰系磷化：膜层硬度高，致密度好，耐蚀性和耐磨性都优于锌系，多用于不需要涂装的零件防锈、减摩，膜厚一般在5~20μm。
- 铁系磷化：膜最薄，成本最低，耐蚀性差，只适合要求极低的室内轻载零件，很多小厂图便宜会偷换。
说实话，我五年前就碰到过外协厂把合同要求的锌系磷化换成铁系，每吨省几百块药水钱，结果喷塑之后三个月掉漆三分之一，赔了小一百万才搞定。
工艺参数选型：看得见的成本，看不见的坑

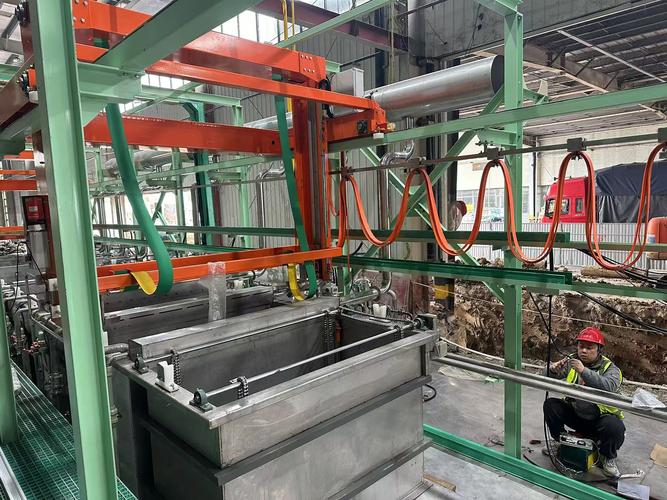

之前做北方某商用车基地的底盘支架项目，一开始为了省能耗，选了常温锌系磷化，不用加热，每吨零件省十几块蒸汽钱，我们当时觉得美滋滋。
结果冬天一来，北方车间供暖不好，槽液温度降到八度，出来的磷化膜全是挂灰，结晶松得像豆腐渣，中性盐雾试验四十八小时就大面积生锈，合格率不到百分之二十。
后来我们改了工艺，换成中温锌系磷化，把槽液温度稳定在四十到四十五度，加了自动滴定补料系统控制总酸和游离酸，合格率直接回到百分之百，盐雾能过一百二十小时。不过话说回来，常温磷化不是不能用，只要你能把槽液温度稳定在十五度以上，参数控制到位，也能用，只是不适合北方露天或者半露天的车间。
这里说个关键参数，总酸和游离酸的配比，这个是磷化工艺的核心。总酸偏低，成膜速度慢，膜层偏薄，容易漏镀。游离酸偏高，反应太快，结晶疏松多孔，耐蚀性差，还会过度腐蚀基体，把零件做细了尺寸超差。很多小厂不按时检测滴定，全靠师傅手感加药水，不出问题才怪。
还有磷化前的脱脂，说一万遍都不为过。零件表面带哪怕一丁点切削油、拉拔油，进去磷化出来就是一块有膜一块没膜，花得像斑马，直接报废。前处理的碱洗、水洗，比磷化本身的工艺还重要，真的。
我踩过的那些坑，你别再踩
第一个坑，磷化后水洗不干净，残留磷酸盐。
我刚入行那会，有一批出口欧洲的门锁内板，磷化之后最后一道水洗的水都臭了，工人懒得换，结果磷化后残留的磷酸盐留在膜孔里，喷塑之后半年，就从涂层下面往外冒锈，整批一千多件全部退回，工厂亏了几十万，厂长把工艺部骂了半个月。残留的磷酸盐是电解质，会加速基体腐蚀，哪怕涂层封得再好，时间长了也会出问题。最后一道水洗的电导率一定要控制在低于50μS/cm，别嫌费水，出问题省的那点水钱不够赔的。
第二个坑，磷化膜越厚耐蚀性越好？错得离谱。
不少工程师调工艺的时候，总觉得膜厚一点更保险，其实不然，太厚的磷化膜结晶粗大，孔隙率高，反而更容易藏污纳垢，耐蚀性还不如薄膜，而且后续涂装的附着力会大幅下降，做冲击试验的时候整块涂层掉下来，哭都没地方哭。涂装前处理的磷化膜，严格控制在1~3μm就够了，真的。
第三个坑，铝材磷化用钢材的药水。
我刚做工艺的时候就闹过这个笑话，客户要给一批铝合金板做磷化喷塑，我直接拿钢铁磷化的药水去试，做出来根本没有完整的膜，全是浮灰。后来才知道，铝材磷化必须加氟化物做活化，不然铝离子会和磷酸根直接生成沉淀，没法形成均匀的结晶膜，这个坑，现在还有不少新人踩。
哦对，还有个小技巧，要是对耐蚀性要求高，磷化之后做一道封闭或者钝化处理，成本每公斤只加几分钱，盐雾性能直接翻一倍，太值了。
磷化看起来是个入门级的表面处理工艺，门槛低，谁都能做，但要做好，真的需要抠每一个细节。我见过太多大项目，设计的时候把核心部件算得毫厘不差，最后栽在磷化这个小工序上，太可惜。多去现场走走，多盯盯外协厂的工艺，比什么都强。
