本文是多年机械设计防腐经验的总结，针对中级工程师常踩的镀锌工艺选型、设计坑点做梳理，所有经验都来自实际项目，没有空泛理论。
为什么绝大多数户外钢结构第一防腐蚀选项都是镀锌？
上个月刚帮朋友收拾完一个烂摊子。港口堆料机的辅梁，原来图好看用了氟碳喷涂，不到一年锈得不成样，甲方要求返工。改完热镀锌，到现在快五年，一点锈迹都没有。

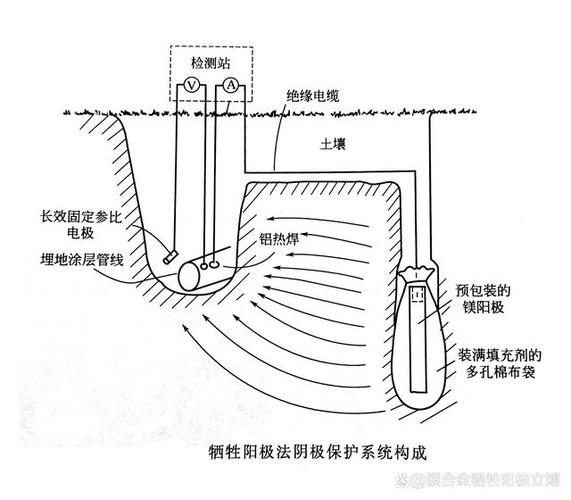

镀锌的核心优势从来都不是外观，是牺牲阳极阴极保护机制。哪怕镀层局部被划伤磨破，露出基体钢材，周围的锌会优先腐蚀，继续保护铁不会生锈。这是涂装永远做不到的——涂装只要破一块，锈蚀会从破口往整个面扩散，一发不可收拾。
成本更低。热镀锌每平米的加工成本不到氟碳喷涂的三分之一，比聚脲更是便宜一半还多。只要遵循规范，户外使用寿命能达到二三十年，性价比拉满。
但绝大多数新手都会犯一个错：只在图上标”热镀锌”三个字，不标镀层厚度要求。按照GB/T 13912-2020的要求，不同厚度的基材，最小镀层厚度要求完全不一样：基材厚度＞6mm时，局部最小镀层厚度≥70μm，平均厚度≥85μm；基材厚度在3mm-6mm之间，局部最小要≥55μm，平均≥70μm。小加工厂拿到没有要求的订单，为了省成本，镀层做出来只有三四十μm，用不了一年就锈穿。我见过多少项目栽在这破事上！
热镀锌还是电镀锌？选不对全白给
很多刚做设计没两年的工程师，总搞混这俩。
电镀锌镀层薄，大多在5μm-20μm之间，成本低，外观平整好看，只能用在室内干燥环境的零件，比如机柜内部的安装钣金、电器支架之类的。室外用不了，半年就锈没了。
热镀锌镀层厚，防腐能力强，适合户外重载结构。但它有个要命的缺点，就是氢脆。

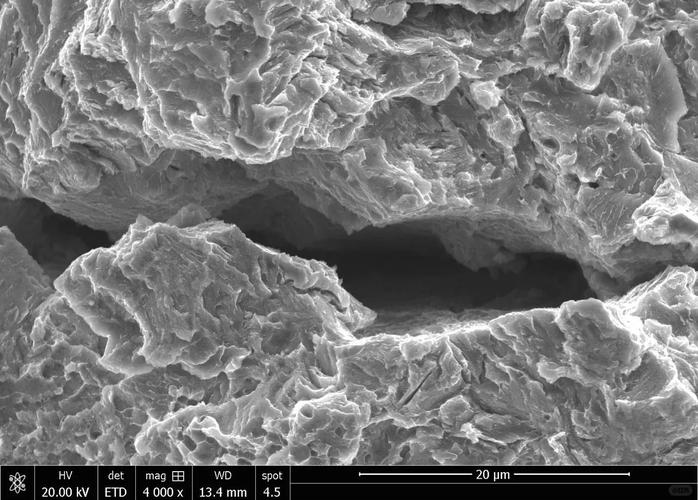

前七八年我遇到过一个终身难忘的项目，某厂的汽车起重机高强度销轴，强度等级10.9级，客户要求热镀锌防腐，出厂检测没事，装车三个月就断了，拉回来探伤，整个断口全是氢致裂纹。差一点出人命。
按照行业规范，抗拉强度大于1000MPa，或者硬度超过HRC32的钢材，热镀锌加工后必须做去氢处理。在190℃-230℃的烘箱里保温不少于4小时，让渗入基体的氢排出来。很多小加工厂为了赶工期省电费，直接跳过这步。说白了就是拿项目的安全性换成本。
不过话说回来，电镀锌也不是完全省心。现在出口的项目，很多人不知道电镀锌原来的六价铬钝化早就被禁了，欧盟RoHS指令卡得死死的，必须要求供应商用三价铬钝化或者无铬钝化，不然货物到港扣下来，赔得底掉。这种小事，真的犯不上。

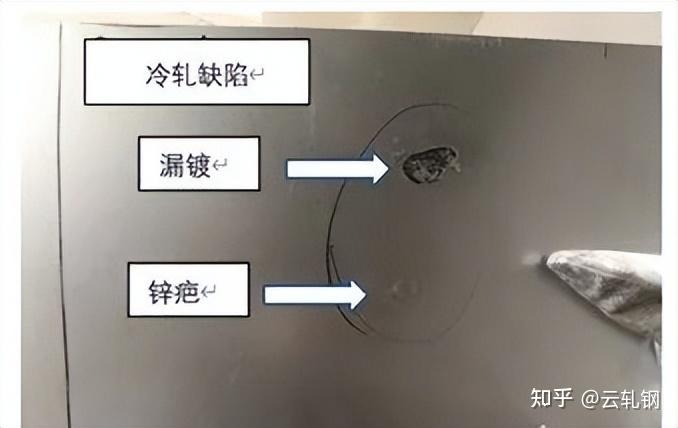

那些容易被忽略的镀锌设计细节坑
哪怕选对了工艺，设计的时候漏几个细节，照样出问题。
第一个，封闭腔体必须开排气孔。我见过不少设计师做方管结构，为了美观把两头焊死，进热镀锌槽的时候，管腔内的空气遇热膨胀，里面残留的水瞬间汽化，轻则炸炉喷溅锌液，伤人，哪怕没炸，锌液进去出不来，冷却后凝固在里面，重量超标不说，还会从内部慢慢腐蚀腔体，不出三年整个结构烂穿。设计的时候，封闭腔体一定要在对角线两端开直径不小于10mm的排气孔，方便进液排液。就这么一个小开孔，能省掉几十万的返工费。
第二个，螺纹一定要留镀层余量。很多新手设计螺纹，直接按标准公称尺寸加工，镀锌完镀层占了尺寸，要么内螺纹拧不进去，要么外螺纹过不了通止规，最后只能二次攻丝，破坏镀锌层，留下腐蚀隐患。正确的做法很简单：根据你要求的镀层厚度，内螺纹攻丝的时候加大0.1-0.2mm，外螺纹车削的时候减小同样的量，镀完之后刚好符合公差要求，一点事都没有。
第三个，搭接焊缝留缝。两块钢板搭接焊接，要是焊缝封死，中间缝隙小于2mm，镀锌的时候酸洗液和锌液进去出不来，残留在缝里，不出两年就从里往外锈，整个搭接位置慢慢烂穿。要么设计的时候留至少3mm的间隙，让液体能流出来，要么焊完之后打密封胶把缝堵死，不让水汽进去，二选一就行。
还有人问，镀锌之后能不能现场焊接补件？说实话，能不焊就不焊。锌层燃烧产生的氧化锌烟气毒性很大，现场施工对工人身体不好，而且焊接位置的锌层全部烧没了，失去防腐能力，一定要在焊完之后打磨干净，刷两遍富锌漆补防腐，漏了这个步骤，焊接位置不出五年肯定先锈。
干机械这行，防腐看起来是边角料的小事，实则是决定结构寿命的核心。镀锌便宜好用，是大多数场景的最优解，但坑里藏的刀子，真能割死人。多核对一个规范，多留一个孔，少出一堆麻烦。
