摘要：不少有基础的机械工程师做热管理设计，总盯着散热量、换热面积这些显性参数，却常常在流场、选型、密封这些细节上栽跟头。本文结合三个实际项目的踩坑经验，拆解热管理设计中容易被忽略的核心要点，给中级工程师落地设计做参考。
别只算散热量，流场死角才是隐形杀手
五六年前做16吨液压挖掘机的动力舱设计，我第一次在热管理上吃了大亏。
当时按照要求算完发动机、液压油、中冷器的总散热量，散热器面积比计算值留了15%的余量，风扇风量也比要求高10%，所有参数都符合GB/T 18452的要求，我拍胸脯说没问题。结果拉到吐鲁番高温试验场，环境温度42度，满负荷跑半小时，增压器出口温度直接超了设计阈值8度。
我当时头都大了。样机已经总装完成，拆改散热器要动前车架，工期拖不起，成本也扛不住。

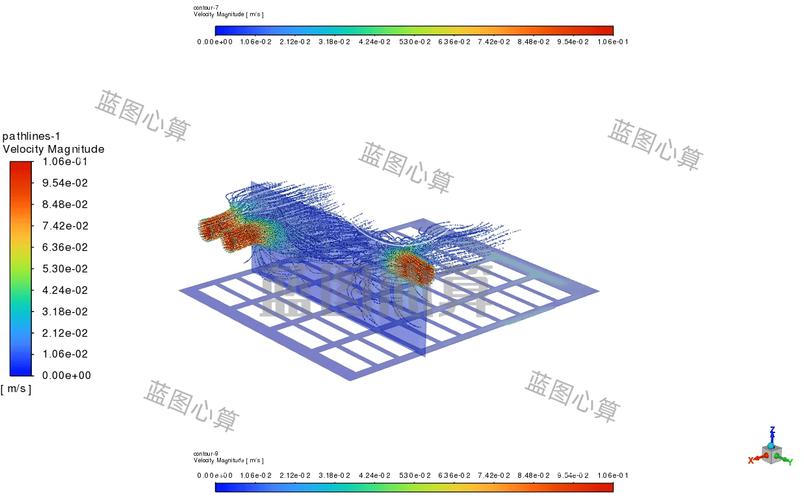

我们给动力舱打了烟流测试，才找到问题。
动力舱左侧靠纵梁的角落，因为没有导风结构，进去的冷却风在这里形成了一个稳定的死涡流，热空气排不出去，堆在增压器周围，相当于给增压器盖了个棉被。换谁谁都扛不住。
说实话，那时候我满脑子都是公式算出来的参数，根本没考虑过这种局部流场的问题。最后怎么解决的？我们切了一块1.5mm厚的冷板，弯了个简单的导风板，焊在纵梁上，把风引过增压器区域。
就这么个小东西。成本一块八。重量不到五十克。
再跑测试，增压器出口温度直接降了11度，完美达标。
不过话说回来，现在很多人做仿真，也喜欢简化这种边缘结构，觉得不影响总风量，其实按照SAE J1349的热测试要求，流场均匀性的权重，真的不比总散热量低。哪怕你总风量够，局部有个死角，核心部件就得焖坏。
换热余量不是越大越好，选型要算清隐形成本
很多工程师选型，就信奉一个原则：余量留大点，总没错。
我之前碰到过一个小型装载机的项目，结构工程师怕热管理过不了，直接把散热器面积选成了计算值的1.3倍。结果呢？高温测试倒是过了，量产之后客户投诉一大堆。
第一个问题，高速工况下整车油耗涨了1.2个百分点。因为散热器面积大了，芯体风阻涨了近30%，风扇为了够风量，必须拉高转速，寄生功率直接多了2kW，一天跑下来多烧好几升油。第二个问题，北方冬天暖机时间超了设计要求12分钟，司机开半小时，驾驶室还冻脚，投诉到工厂那边，我们又得回头改。
按照SAE J2765机动车热管理设计规范，额定工况下换热余量留10%~15%就足够，经常跑超负荷工况的，最多留到20%，再多全是副作用。
我给你算笔账：余量多10%，散热器成本涨8%，风阻涨15%，风扇寄生功率涨10%，油耗上去，排放还容易不达标。冷机的时候散热太快，暖机时间拉长，不仅用户体验差，冷机状态下发动机磨损也大，得不偿失。
还有芯体厚度，很多人觉得越厚换热越好，其实风速超过8m/s之后，芯体厚度从40mm加到60mm，换热效率提升不到4%，风阻直接涨了32%，这个买卖怎么算都亏。我现在选型，芯厚一律控制在38~45mm之间，除非特殊工况，绝对不做更厚的。
密封是最容易被忽略的失分点
我做技术评审这么多年，十个热管理不合格的项目，有七个栽在密封上。不是冷热风掺混，就是热空气窜舱，你算的参数再准，都白搭。
去年帮朋友看一个新能源皮卡的电机热管理问题，电机控制器水温老是超设计值5度，仿真怎么调都对，就是实际测试过不了。我翻了一下他们的装配图，一眼就看到问题了：散热器和前保险杠进风口之间的密封，只用了一圈单面泡棉胶，安装的时候工人没压实，留了一厘米多的缝隙。
什么后果？风扇吸风的时候，有三分之一的热风从散热器后方绕回前方，又被风扇吸进去了。进气温度比设计值高了13度，你散热能力再强，也扛不住进来的风本身就是热的啊。
这里给大家留个实打实的经验：散热器进风侧的密封，必须用带支撑骨架的EPDM海绵密封条，压缩量必须控制在25%~30%之间，安装的时候必须打预压，不能纯靠工人手工贴泡棉。别省那几十块钱的密封件钱，最后改起来花几十万都不一定能搞定。
还有动力舱和驾驶舱之间的防火墙，只要有走线开孔，哪怕只有指甲盖大，都必须用密封胶填死。不然夏天跑高速，舱内六七十度的热空气往驾驶室窜，空调开到最大都不凉，用户直接给你打差评。
很多新人做设计，总觉得热管理要搞大的仿真，要算复杂的换热公式，其实真正决定成败的，都是这种几十块钱的细节。
最后
热管理这行，干的越久越觉得，它不是一门纯理论的学科。你公式算的再对，仿真画的再漂亮，都不如蹲在试验场摸一下样机的温度，测一下局部的风速来得实在。那些坑，大部分都不是算不出来，是你没想着去看。
多抠细节，多踩几次坑，自然就会了。
