很多有三五年经验的机械工程师，画图标注的时候，粗糙度基本都是抄标准模板，从来不会多想。但这个看起来不起眼的小参数，恰恰是很多项目出问题的根源。本文结合我实际踩过的坑，拆解粗糙度选型里的核心逻辑，给同行们做个分享。
踩过才懂：粗糙度是隐形的质量杀手
三年前我跟进过一个掘进机液压阀块的批量项目，投产三个月，近两成的阀块出现了外泄漏。
拆了七八个坏件。查了整整一周。
密封件质量没问题，螺栓力矩符合要求，阀块的尺寸公差也都对得上。最后拿车间的轮廓仪打了密封面，才发现问题出在哪。
设计图上O型圈静密封面要求Ra1.6，实际车间赶工，精铣完直接出货，给到的粗糙度是Ra4.2。差了不到3微米，就漏了。
说实话，那时候我也没把这个参数当回事，觉得差一点没关系，大不了密封件压一压就填上了。哪想到O型圈的压缩量本来就只有十分之一左右，缝隙稍微大一点，油压一冲就漏。
最后整批阀块拉回来重新磨密封面，亏了几十万，交期拖了一个多月，教训太深刻。
别只会标Ra：参数背后的选型逻辑
我见过九成以上的设计图，粗糙度只标一个Ra，其他什么都没有。这是最大的误区。

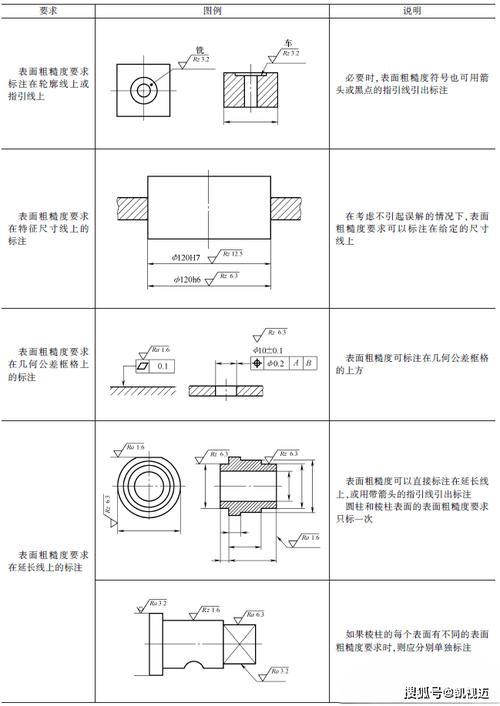

按照现行的GB/T 1031-2009 产品几何技术规范，粗糙度轮廓参数有十几种，常用的除了Ra，还有Rz，也就是轮廓最大高度。Ra反映的是轮廓的平均偏差，但是藏了极端值——哪怕平均起伏合格，局部有个大的深谷或者尖峰，Ra也不会差太多，但功能直接废了。
拿密封来说，不管是静密封还是动密封，其实更看重Rz。比如汽车发动机缸盖的接合面，要求Ra0.8同时Rz≤6.3μm，如果只满足Ra0.8，Rz做到了8μm，哪怕其他参数都对，依然会漏冷却液。
不同工况对参数的要求完全不一样。动密封的活塞杆，一般要求Ra0.2~0.4μm，Rz≤2μm，粗糙度太大，油封的唇口会被快速磨坏，用不了几个月就漏油；如果太小，太光滑，油封唇口没法存油，反而会干磨，寿命也会降一半。
不过话说回来，也不是所有场景都需要同时标多个参数。普通的非配合面，只标Ra完全够用，不用搞那么复杂。核心是你得知道你要的是什么，而不是瞎标。
设计要给工艺留余地：平衡性能和成本
我见过两种极端的设计师。一种是所有面都往高了标，非Ra1.6起步不可，觉得越精密越好。另一种是全图都标Ra12.5，能省则省。两种都错。

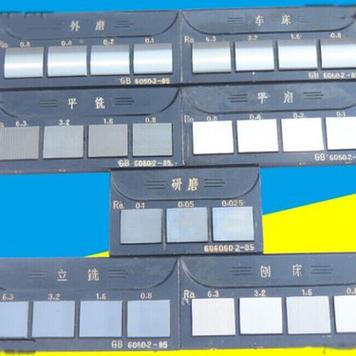

不同加工工艺能稳定达到的粗糙度范围是固定的，我把常用的列在这里，大家可以对照：精车能做到Ra1.6~6.3μm，精铣Ra0.8~3.2μm，平面磨Ra0.1~1.6μm，研磨Ra0.012~0.2μm。你要求精车出Ra0.8，哪怕师傅手艺再好，合格率也不到三成，成本直接翻一倍。
越精细的粗糙度，加工成本越高。Ra0.2的磨削成本，是Ra0.8的两倍还多，Ra0.05的研磨成本，又是Ra0.2的四五倍。没有特殊需求，真没必要提过高要求。比如普通机架的连接面，Ra6.3完全够用，你标个Ra1.6，徒增成本，对性能没有任何帮助。
还有个反常识的点，运动接触面不是越光滑越好。比如机床的滑动导轨，如果粗糙度低于Ra0.4，表面太光滑，润滑油没法留在轮廓的凹坑里，油膜无法形成，反而容易出现咬合拉伤，寿命短很多。一般滑动导轨最合适的范围是Ra0.4~1.6μm，刚好存油，又不会磨得太厉害。
干机械这么多年，最大的体会就是，好设计不是堆参数，是合适的参数用在合适的地方。粗糙度就是最典型的例子。
看起来只是图上一个小小的符号，差几个微米，影响的是几十万的成本，几年的设备寿命。多抠一点点，收获比你想的大得多。
