不少有三五年机械设计经验的工程师，一提到液压缸都觉得不就是个标准件，对着样本选型号就行，犯得着深度抠细节？我干液压设计快十八年，经手的液压缸项目没有一千也有八百，见过太多项目栽在这个不起眼的部件上，今天把这些实打实的经验掏出来，都是踩过坑攒出来的干货。
别拿液压缸当标准件随便选，力的计算差1mm都出问题
很多人选型，就按负载算推力，随便乘个安全系数就完了。说实话，我刚入行那会也这么干。
前几年接了个钢厂推钢机的项目，新来的同事按公称压力算，选了100mm缸径的液压缸，结果现场试机连半载都推不动，差了快15%的输出力。为什么？他漏算了回油背压啊。

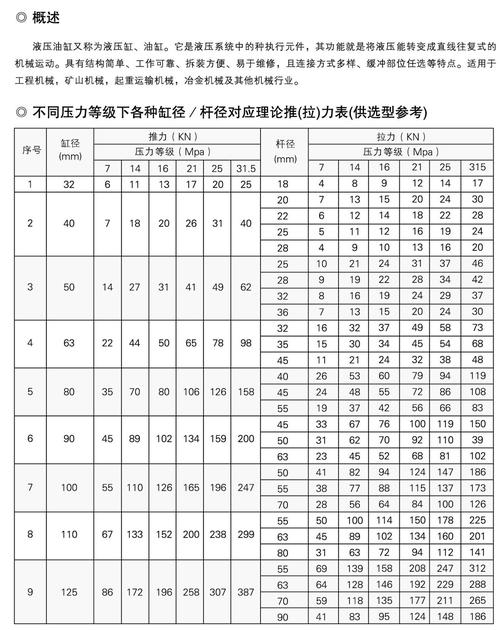

正确的推力拉力计算公式根本不是只算进油腔的力：推力 \(F_1=P_1 \frac{\pi D^2}{4} – P_2 \frac{\pi (D^2 – d^2)}{4}\)，拉力 \(F_2=P_2 \frac{\pi (D^2 – d^2)}{4} – P_1 \frac{\pi d^2}{4}\)，这里面D是缸径，d是杆径，P1是进油压力，P2是回油背压。按照GB/T 3766-2015 液压系统设计规范，回油背压一般取0.2~0.5MPa，要是回油路上装了单向阀、过滤器，背压能到1MPa以上，不算这部分，力可不就不够嘛。
还有更坑的。杆径选够拉力就完事？大错特错。要是活塞杆伸出后的长细比超过10，也就是行程比缸径大10倍以上，你不做压杆稳定校核，现场断杆、弯杆分分钟教你做人。
十年前我碰过一个龙门锯的升降液压缸，行程2米，缸径才80mm，新手设计没校核，设备卖出去三个月，活塞杆弯了，大半夜开车去客户现场拆换，来回折腾半个月，差点解约，亏了小几十万。
压杆稳定按欧拉公式算就够：\(F_{cr}=\frac{\pi^2 E I}{(\mu L)^2}\)，E取206GPa不用多说，I是活塞杆的截面惯性矩，μ是长度系数，两端铰支取1，一端固定一端铰支取0.7，这个系数错了，结果差出一倍都有可能。
密封选型才是液压缸寿命的核心，很多人死在这一步
很多人选液压缸，只盯缸径杆径额定压力，密封就默认厂家标配，从来不管适配工况。厂家标配的都是通用款，碰到特殊工况根本扛不住。
去年有个做垃圾分拣设备的客户找过来，说他们的翻转液压缸用不到半年就漏油，换了三次还是漏，烦得要死。我去现场转了一圈就找到问题：工作环境常年40多度，还天天沾餐厨垃圾的混合油污，厂家配的普通丁腈橡胶密封，丁腈耐普通矿物油没问题，但高温下老化快，碰到餐厨垃圾里的劣质油脂，不出三个月就溶胀失效，可不就漏嘛。
后来换成氟橡胶材质的格莱圈加斯特封组合，用到现在两年多了，一点渗油都没有。

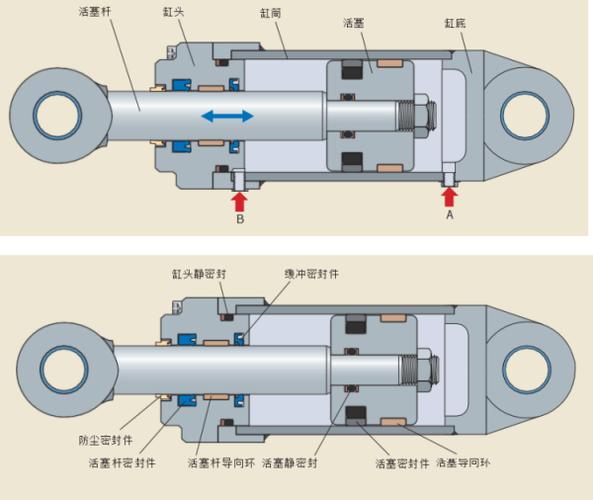

说点实在的选型经验：低温工况零下二三十度，别用普通丁腈，选低温柔性改性的丁腈或者聚氨酯，硅橡胶耐磨性太差，绝对不能做动密封；运动速度超过0.5m/s的高速液压缸，别用纯橡胶O型圈做挤压密封，摩擦力太大，用不了多久就磨坏烧圈，选聚四氟乙烯加橡胶弹性体的组合，摩擦力小导热好，寿命长好几倍。
不过话说回来，也不是越贵的进口密封就越好。我见过有人给普通车间的压料液压缸全配进口密封，一套密封顶国产半个缸的价钱，完全没必要。普通室内工况，国产优质丁腈密封用个三五年完全没问题，把成本降下来不好吗？还有个容易忽略的点：密封沟槽的尺寸，差0.1mm的深度，预压缩量就不对，要么磨得快，要么封不住油，别嫌麻烦，算完一定要核对手册。
安装方式和缓冲结构，这些细节决定现场调试顺不顺利
很多人选安装方式，就看安装空间够不够，从来不考虑偏载和热变形。比如铰轴安装的液压缸，你要是两端都做成固定铰轴，热伸长怎么办？液压缸工作起来油温升高几十度，缸筒和活塞杆都会伸长，两端都锁死的话，内应力会把缸头拉裂，我亲眼见过试机的时候缸头螺栓直接崩断，差点伤人，太险了。
正确的做法很简单，一端铰轴固定，另一端留够游动间隙，或者用耳环加关节轴承，允许3-5度的偏摆，什么热变形、安装误差都消化了，对吧？
缓冲结构也是，很多人觉得不就是行程到头停一下，要什么缓冲？要是你的液压缸行程超过1米，运动速度超过0.3m/s，不做缓冲，活塞直接撞缸头，每次撞击震动能把整个设备晃三晃，用不了一年，缸筒内壁都能撞出凹坑，机架焊缝都能震裂。
现在常用的间隙缓冲结构，就是活塞前端加个缓冲凸台，接近行程终点的时候堵住回油口，回油只能从缓冲间隙挤出去，靠背压减速，结构简单成本低，大部分场合够用。要是冲击特别大，比如工程机械的动臂液压缸，就用可调缓冲，外部装个节流阀，现场就能调缓冲力，太方便了。我自己攒的经验：缓冲凸台的锥度做5度到10度最合适，锥度太大缓冲效果差，太小容易卡死，手册上写的太笼统，这是我试了五六次摸出来的。
液压缸看起来简单，是液压系统里最普通不过的部件，但是每一个靠谱的设计，都是之前的坑堆出来的。多算一步，多核对一个细节，比出事了再跑现场救火舒服多了。
