摘要：很多做液压设计的中级工程师，对着样本选型号总不会错，一到现场就出各种莫名其妙的问题。没处查，问供应商也大多打哈哈。这里聊的都是跟液压阀死磕十几年攒出来的干货，没有空泛的大道理，全是踩过坑摸出来的实招。
卡死？别先怪油液杂质——热变形的隐形坑
上个月帮朋友调一台盾构机的主阀，刚开机半小时，一组换向滑阀直接卡死动不了了。现场师傅第一反应就是油脏，滤芯刚换的，拆了阀芯一看，光洁得能当镜子，一点划伤都没有。
哦？那问题出在哪？线膨胀系数差。
很多人设计阀块的时候，喜欢用铸铁阀块配钢阀芯，成本低加工方便。没人算间隙的热变化。按照GB/T 3766-2015 液压滑阀的配合间隙要求，直径10mm的阀芯，配合间隙一般控制在0.01~0.015mm，对不对？
钢的线膨胀系数是11.5×10^-6 /℃，铸铁是10×10^-6 /℃，差了1.5×10^-6 /℃。阀芯长度100mm，系统油温从室温25℃升到65℃，温升值40℃，算一下：间隙缩小量是100mm × 40℃ × 1.5e-6 = 0.006mm。本来间隙只有0.012mm，直接缩掉一半，能不卡死吗？
我见过太多设计图，只标室温下的配合间隙，根本不考虑工作油温的变化。尤其是北方的冬天，进场调试油温低，啥事没有，夏天一到，各种卡死全出来了。
说实话，解决办法也简单。要么把间隙往大了调0.002~0.003mm，要么阀块用钢件，不过成本涨三分之一，很多甲方不肯。做设计的就得提前把这个坑说清楚，别最后锅自己背。
压力偏移谁的锅——弹簧刚度的选型权衡
前年调试一台200吨注塑机的溢流阀，开机半小时，系统压力掉了快1MPa，注塑压力不够，产品全废。调了调压螺钉，过半小时又掉，折腾得人头大。
一开始怀疑阀内泄漏，换了新阀还是一样。最后拆开看弹簧，供应商图便宜，拿了个刚度小一半的弹簧凑数。

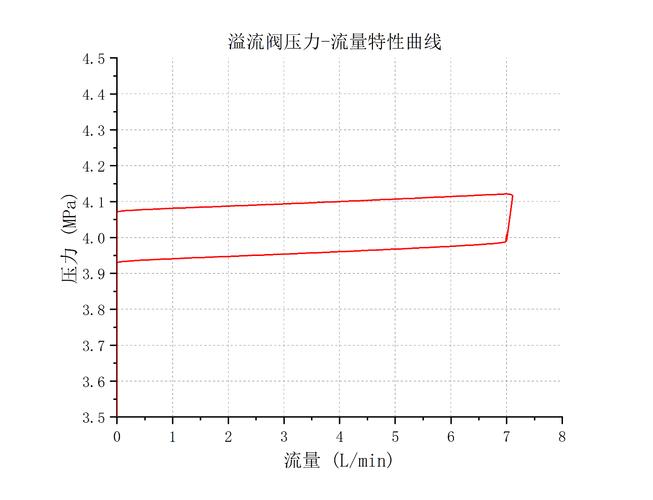

直动式溢流阀的压力飘，本质就是弹簧的压缩量随溢流量变化。按照ISO 4401 液压阀的精度要求，溢流量从10%额定流量变到100%额定流量，压力变化率不能超过±5%。弹簧刚度越小，流量变了，压缩量变化越大，压力飘得越厉害。
那是不是刚度越大越好？不对。我吃过刚度太大的亏。之前给一个试验台选溢流阀，选了刚度三倍的弹簧，想要定压精度高，结果调压的时候，手柄拧四分之一圈，压力跳了5MPa，试验台要控压精度0.1MPa，根本调不了。最后还是换了符合要求刚度的弹簧。
额定压力16MPa的直动式溢流阀，我一般选8~12N/mm的调压弹簧，这个区间，压力变化率控制在3%以内，调压也不会太费劲。如果是先导式溢流阀，主阀弹簧刚度其实越低越好，只要能把阀芯顶回去就行，主弹簧刚度大了，反而会增大先导级的压力变化，得不偿失。
不过话说回来，很多供应商出厂的时候，弹簧都是瞎配的，拿到货自己最好摸一测一测，别等到了现场再改，太折腾。

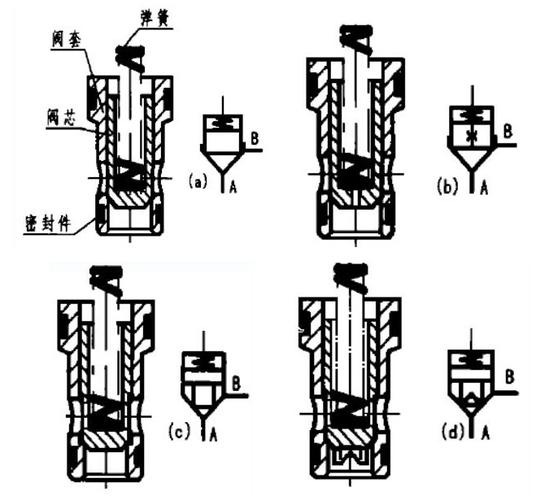

大流量插装阀啸叫——阀套通油槽的细节坑
三年前改一台630吨压力机的液压系统，换了大流量插装阀之后，一开大流量就有刺耳的啸叫，整个阀块都震。换了三个不同品牌的插装阀，都一样。泵换了，吸油滤换了，还是叫。
那叫一个头疼。蹲在机器旁边听了一下午，声音就是从插装阀那里出来的。最后翻威格士九十年代的老产品手册，才看到一个不起眼的要求：插装阀阀套的通油槽开口总面积，必须至少是阀口最大通流面积的1.2倍，而且要对称均布，最少四个，不能只开两个。
我那批阀套，供应商为了加工方便，只开了两个通油槽，开口总面积刚好等于阀口通流面积，差了0.2倍。油液从两个槽进去，给阀芯的侧向力不均，阀芯高频振动，可不就啸叫吗？
后来重新线切割了四个通油槽，装上去一开机，安安静静，一点声音都没有。那瞬间的惊喜，真的忘不了。
很多新手设计阀块，算来算去都是阀块的流道面积，从来不管阀套本身的通油要求。觉得阀套是供应商给的标准件，不会错。可很多国内小厂做的阀套，这种细节根本不会给你做对，省那点加工时间，害你现场折腾一周。
大流量插装阀，流量超过200L/min，一定要查阀套通油面积，一定要看通油槽是不是对称均布。这个细节，90%的新手都会漏。
干液压这行，摸得越久越觉得，液压阀哪有什么神秘的。原理图谁都看得懂，样本参数谁都会查，真正出问题，全在那些样本上没写的细节里。油温，弹簧，通油槽，哪一样错一点，都够你喝一壶。
多踩坑，多记，下次就知道了。就这么回事。
