移动机器人底盘设计:那些书上没写的选型坑与实操经验

很多做移动机器人开发的朋友,刚入门都把大部分精力砸在导航算法和传感器选型上,觉得底盘就是个装轮子的铁盒子,随便画画就行。等样机做出来,一跑就歪,打滑,定位飘,改来改去都找不到问题根源。我干移动机器人机械设计快十年,踩过的坑比大部分人吃过的外卖还多,今天就掏点压箱底的干货。

轮系选型:别盯着参数表选,要看你走什么路

很多新人上来就问,麦克纳姆轮全向移动是不是比差速轮高级,是不是一定要上全向?说实话,我去年在汽配城的智能车间项目上,见过某新势力厂商做的全向AGV,刚推到生产区,轮子卡进钢板拼接缝里,半天动不了,最后还是四五个工人抬出来的。

差速轮结构,够你应付80%的室内平整场景了,成本比全向方案低一半还多,控制逻辑简单,现场出问题,电工拿个扳手就能修,不比全向香?

按照GB/T 37414-2019《工业移动机器人 通用技术条件》要求,轮系轴向窜动间隙不得大于0.3mm,很多国产便宜轮出厂间隙就有0.6mm,你装完机,走直线1米偏个3~4厘米,调算法调破头都救不回来,别贪便宜,这句话我已经说倦了。

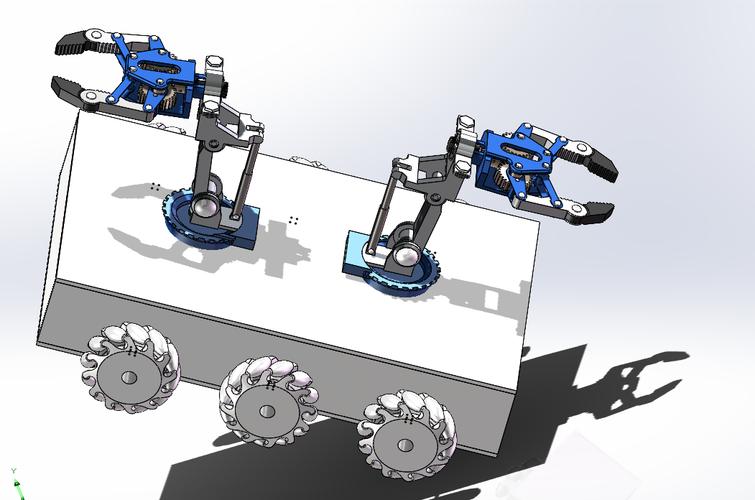

工业移动机器人麦克纳姆轮间隙检测工装图
工业移动机器人麦克纳姆轮间隙检测工装图

舵轮方案怎么选?1吨以上的重载潜伏AGV,选双舵轮绝对比四个麦克纳姆轮靠谱,负载能力高30%,轮子磨损慢,后期维护成本低一半。不过话说回来,舵轮安装对同轴度要求变态得很,我上次在苏州项目上,两个舵轮的安装中心距差了不到1mm,转弯的时候直接蹭底盘侧边,电机电流直接飙到额定值的1.8倍,烧了一个驱动器,大半夜找厂家发新货,那叫一个懊恼。

重量分配与重心设计:压垮电机的隐形凶手

很多设计手册都说重心越低越稳,这句话没错,但很多人理解错了,光把电池丢最底下,不管轮压分布,最后出问题。最常见的六轮移动机器人结构:两个驱动轮在中间,四个从动万向轮在前后,行业里跑了几十年的黄金规则:驱动轮轮压必须占到总重量的60%~75%,低于60%,起步刹车必打滑,高于75%,前后从动轮直接悬空,过个10mm的小坎就卡得动不了,你说闹心不闹心。

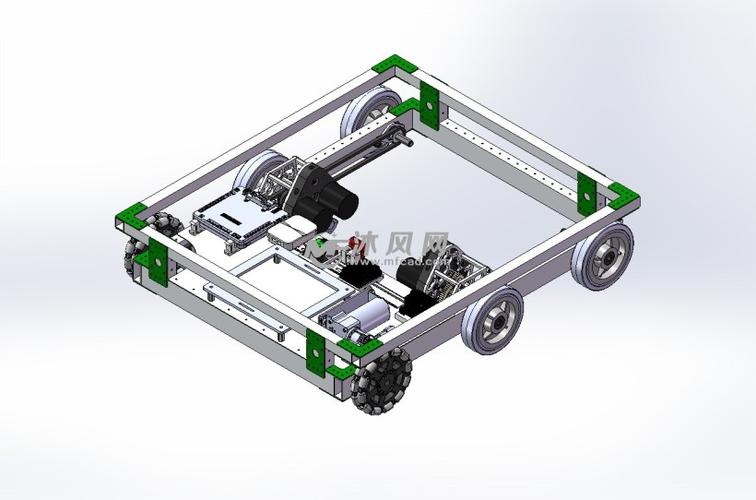

移动机器人驱动轮轮压分布测试台架图
移动机器人驱动轮轮压分布测试台架图

前年有个刚工作两年的小伙子找我,他做的园区巡检机器人,每次过门口的橡胶减速条,就原地打滑转圈圈,调了半个月没解决。我去看了一眼,他把激光雷达加工控机全放机器人头端,电池放尾端,重心偏前得离谱,两个驱动轮的总轮压才占到总重量的38%,能不打滑吗?最后把电池拆下来移到驱动轮正上方,重心压上去,问题直接解决,一分钱没花。

还有重心高度,你做的机器人总高超过1.5米,重心高度千万不能超过底盘宽度的1.2倍,不然过个5度的小坡,转向就飘,侧翻风险翻三倍,这个数我算过好多次,不会错。

减振设计:毁了导航精度的看不见的手

减振设计:毁了导航精度的看不见的手
减振设计:毁了导航精度的看不见的手

现在九成以上的移动机器人都用激光SLAM导航,很多人觉得减振就是给电机降噪音,不让机箱抖就行,大错特错。激光雷达本身的小幅高频振动,才是定位飘、地图糊的元凶。

我四年前做户外光伏电站巡检机器人,夏天路面晒得变形,颠簸得厉害,拼出来的点云地图全是重影,定位误差最大能到15厘米,机器人走两步就丢定位,根本没法用。当时团队所有人都在怀疑算法有问题,改了快一个月SLAM参数,一点用都没有。最后我抱着试试的心态,给激光雷达单独做了一层减振,选邵氏A40的天然橡胶垫,厚度8mm,雷达底座加重到1.2kg,改完装上去试,定位误差直接降到1厘米以内,所有人都傻了。

哦对了,不同场景减振选型完全不一样,室内AGV用橡胶垫足够,室外非铺装路面跑的移动机器人,一定要用螺旋弹簧加阻尼的减振结构,最好加个低速锁止,不然过坑之后弹簧晃个好几秒,雷达点云一直抖,定位根本稳不住。

还有很多人设计电机减振的时候,喜欢用实心橡胶块,其实带通孔的橡胶减振垫共振频率能比实心的低30%,按照GB/T 10811-2002《振动与冲击隔离器 性能试验方法》的要求,你的减振系统共振点一定要避开机器人正常行走速度对应的频率区间,一般就是1~3Hz,一定要提前算,别粘块橡胶就完事,现场改起来太折腾。

做移动机器人,落地才是硬道理。别总盯着什么黑科技参数吹,这些底盘上的小细节,才是区分玩具和工业级产品的关键。一个间隙,几毫米的重心偏差,一点点共振,就能废掉整台机器人的性能,拖垮整个项目的进度。干了这么多年,最大的体会就是,好的移动机器人,都是磨出来的,不是对着参数表堆出来的。
