摘要：本文针对中级机械工程师在数字工艺建模落地中常见的「模拟准、实际错」问题，结合实际量产项目的踩坑经验，拆解核心设计要点，不讲空泛理论，只给能落地的判断逻辑。
打破「模拟和实际两张皮」的误区
很多人提起数字工艺建模，第一反应是画个三维模型，扔给仿真软件出个云图，交差完事。
我去年对接过一个江浙的零部件厂，给新势力做车门防撞梁，原来试模三次花了近八十万，最后还是有12%的零件冲压回弹超差，达不到GB 28056-2012的要求。工艺师傅调了半个月的压边力，还是没起色。
拿过他们原来的建模文件一看。好家伙。模具硬度设的全统一，摩擦系数直接用软件默认值，坯料的初始应力场直接清空了——连热轧坯料自带的残余应力都没加进去。
这能对才怪。
数字工艺建模，核心不是建几何模型，是建「实际工艺过程的数字映射」。你做热锻，就得把炉温梯度、模具降温曲线、每一次打击的间隔时间都输进去。你做冲压，就得把坯料的来料状态、模具的磨损公差都考虑进去。不然算出来的云图再好看，到车间就是一堆废钢。
那个防撞梁项目改完建模参数，一次试模就把回弹超差率降到了1.2%。省下来的试模钱，够买半年的软件使用权了。
核心落地的三个不可忽视的细节
说实话，现在的仿真软件傻瓜化程度很高，画个模型点运行谁都会。真正拉开差距的，都是细节处理。
第一个，工艺边界条件必须抠到现场。

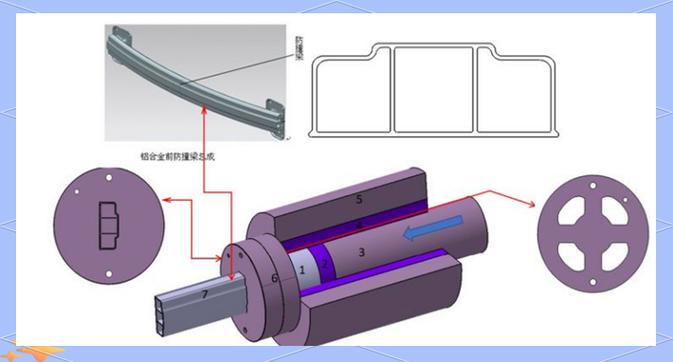

我早年做铝合金挤压工艺，刚上手的时候把摩擦系数设成了教材上的0.3，结果模拟出来的挤压力比实际实测高了22%，出口变形量差了快一倍。后来跟着车间师傅蹲了三天，摸了模具的实际粗糙度，测了润滑剂的实际涂层厚度，重新把摩擦系数调到0.15，误差直接降到3%以内。
很多人懒，直接用教材给的经验值，或者软件默认值。殊不知不同的润滑剂、不同的模具粗糙度、不同的加工温度，摩擦系数能差一倍都不止。这第一步错了，后面全错。
第二个，余量补偿要做动态，不能拍脑袋留固定值。
按照GB/T 4863-2008对工艺余量的定义，余量是为了补偿工艺过程的变形和误差留出来的加工量。很多人建模的时候，全零件统一留2mm余量，完事。可实际上，热加工零件不同位置的变形量天差地别，转角位置淬火变形能到1.8mm，平直位置可能只有0.3mm，统一留2mm，要么转角位置余量不够加工报废，要么平直位置多车掉1.7mm，浪费材料还耽误工时。
正确的做法是，先做一遍全工艺过程的变形模拟，把每个位置的变形量输出，然后反偏置建模，得到带动态余量的模具模型。这个操作多花半天时间，能帮你减少至少30%的后续加工报废率。
第三个，网格划分要懂得权衡，不要追求极致精度。
我见过不少年轻人，为了做一个1米长的锻件模型，全部分成1mm的细网格，结果算一个模型跑了三天三夜，项目节点都过了，结果出来还没错。说实话，只有变形大、应力集中的区域需要加密网格，不变形的模具底座，用50mm的粗网格都不影响结果。算力要花在刀刃上，对吧？
不同规模项目的选型权衡
不过话说回来，不是所有项目都需要上多场耦合的高精度建模。很多中小工厂觉得数字工艺建模投入大，玩不起，其实是没找对适配自己的方式。
如果你做的是几十件的中小批量定制件，只需要做简单的成形性建模就行，比如冲压就只算会不会开裂，锻造就只算能不能充满，不用算残余应力和回弹，半天就能出结果，投入小，能解决八成的问题。
如果你做的是年产几十万件的量产件，那必须砸功夫做多场耦合的全流程建模。一次试模成本几十万，多错一次，钱就够投建模的成本了。我见过一个做曲轴的工厂，原来每次开发新曲轴试模要花两百万，现在建模优化完，试模一次就过，一次就能省一百多万，这投入产出比，怎么算都划算。
还有一个最常见的坑，很多工厂买了几十万的软件，就扔给刚毕业的年轻人瞎做，出来的结果错了，就说数字工艺建模没用。工具是好工具，关键是用的人有没有结合现场的实际参数去调。默认参数是给你参考的，不是给你直接用的啊！
最后说一句，数字工艺建模本质上就是把老师傅脑子里的经验，翻译成计算机能懂的数字语言，帮你少试错，少花钱，把经验固化下来，不用等着老师傅退休带走一身本事。它不是用来炫技的，是用来解决实际问题的。
