摘要：本文结合多个落地项目的实际经验，分享自动化分拣加工单元从选型设计到现场调试的核心要点，梳理常见的踩坑点和解决思路，适合有一定机械基础的工程师参考。

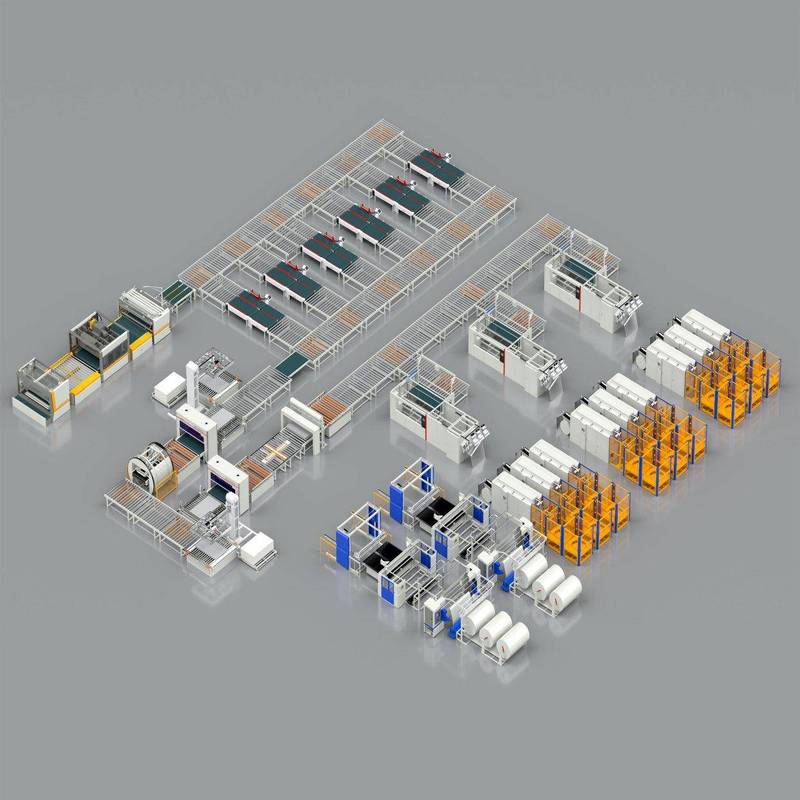

核心架构选型：适合场景比堆料高端配置更重要
说实话，很多人拿到需求第一反应就是找行业最先进的配置往里面堆。什么3D视觉，高速分拣摆轮，能加都加上。
错配的代价很高。
我刚接第一个自动化分拣加工单元项目的时候，给一家中小型五金厂做紧固件分拣加工，客户只要求分拣不同规格的螺栓，之后送钻床加工。那时候一味追求高端，选了3D视觉加摆轮分拣，预算超了三成不说，现场因为工件都是同材质同外形只是尺寸差一两个毫米，3D视觉反而比2D视觉识别慢了快一倍，节拍完全达不到要求。最后换成定制的2D视觉加滑块分拣，才把问题解决。
针对加工前的分拣，核心要求永远是出料定位精度满足装夹要求，节拍和后端加工匹配。按照GB/T 37414-2019《物流自动化设施 分拣设备通用技术要求》的分级，加工前分拣的重复定位精度至少要达到S2级，也就是≤±0.1mm，才能满足后续加工的装夹要求。如果是已经成型的半成品分拣后做精加工，精度还要提到S1级，也就是≤±0.05mm。
不同工件的选型逻辑完全不一样。10kg以下的异形小工件，优先选平皮带加滑块分拣机构，成本低，定位精度好控制。10kg以上的重型锻铸件，选辊道加推料分拣，承重力够，不容易出结构变形的问题。如果是分拣之后直接对接加工中心的自动夹具，一定要在分拣出料位留二次定位的工装，别直接靠分拣机构的精度硬扛。

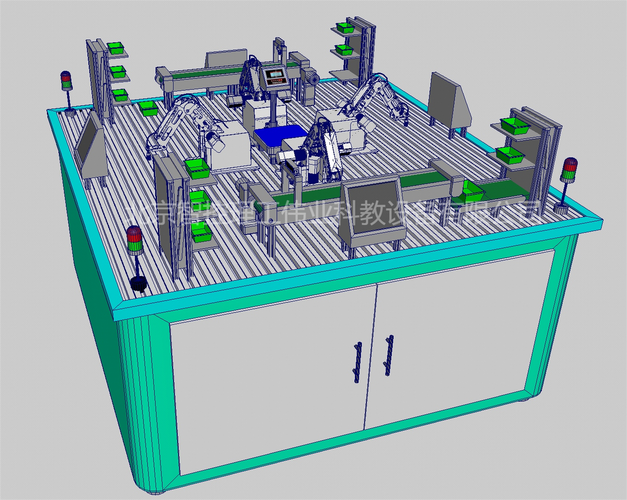

精度控制：容易被忽略的累积误差来源
算误差的时候，很多人只会把视觉系统的误差加进去，剩下的全忽略。最后装完机，精度超了一大截，不知道问题出在哪。
去年有个同行找我帮忙看项目，客户要求分拣定位精度±0.05mm，视觉选型的时候留了0.02mm的余量，结果装完机测出来总误差0.12mm，差了一倍还多。拆开来测，视觉误差才0.02mm，皮带跑偏带来0.03mm，挡料气缸到位误差0.02mm，导轨安装基准面的平面度误差0.04mm，加起来刚好超了。
真的窝火。前期没留余量，最后只能拆了基准面重新铣，耽误一周工期，甲方罚款不说，名声还受影响。
这里要记牢，自动化分拣加工单元的总误差，是视觉误差+机构运动误差+安装基准误差+来料误差四个部分加起来的，缺一个都不行。来料误差最容易被忽略，比如你分拣热轧工件，来料的尺寸公差就有0.1mm，你视觉定位的时候如果只抓外形，肯定会偏，最好改成像定位基准孔，不受来料尺寸误差影响。
还有温度误差，夏天厂房温度能到35度，铝合金结构的分拣机构，一米长度就能伸长0.2mm以上，如果你做的是长距离分拣，精度要求又高，一定要选温度稳定性好的钢材结构，或者留温度补偿的算法接口。
现场调试：藏在细节里的项目翻车点
说实话，大部分项目不是设计坏的，是调试坏的。很多坑真的防不胜防。
第一个坑，节拍不匹配。很多人以为分拣节拍只要比加工节拍快就行，不对。比如后端加工中心一个工序是2分钟，分拣节拍是1分钟每件，那十分钟就会堆出5个工件，你又没地方放，只能停机等加工。设计的时候一定要算动态节拍，还要加缓冲工位，缓冲工位的数量最少要放3-5个工件的余量，应付临时的加工停机或者分拣不合格返工。
第二个坑，工件卡料。这个太常见了。尤其是分拣异形工件，挡料机构的间隙设计的时候，只卡最大尺寸的来料，结果最小尺寸的来料就会卡进去。设计间隙的时候，要按照最小来料尺寸留间隙，再加上弹性挡条，就能避免大部分卡料问题。还有皮带边缘，一定要做挡边，别省那点成本，工件滚落到机构缝隙里，拆起来太费时间。
第三个坑，电磁干扰。视觉相机和分拣气缸的控制线走一个线槽，结果气缸一动作，相机就丢帧，漏拍工件。这个坑我自己踩过，花了三天才找到问题。解决办法很简单，动力线和信号线一定要分开走，间距保持30cm以上，信号线用屏蔽线，接地做好，基本就不会出问题。
写在最后
自动化分拣加工单元，本质就是分拣加加工两个模块的匹配，不需要花里胡哨的配置，把精度、节拍、误差这些基础点算到位，把该留的余量留出来，少踩点前人踩过的坑，项目基本就能顺顺利利落地。
