摘要：很多学过机械原理的工程师，只会背公式应付考试，实际设计中经常踩基础坑。本文结合三个真实工程案例，拆解核心知识点在落地中的隐藏前提和实用技巧，帮你把课本知识转化为实打实的设计能力。
你有没有过这种经历？照着课本公式算出来完全正确的机构，画完图加工装配完，死活动不了。仿真跑出来全绿，一上机就出问题。
我干机械设计快二十年，最大的体会就是：机械原理从来不是应试的考点，是帮你省时间避大坑的基本功。

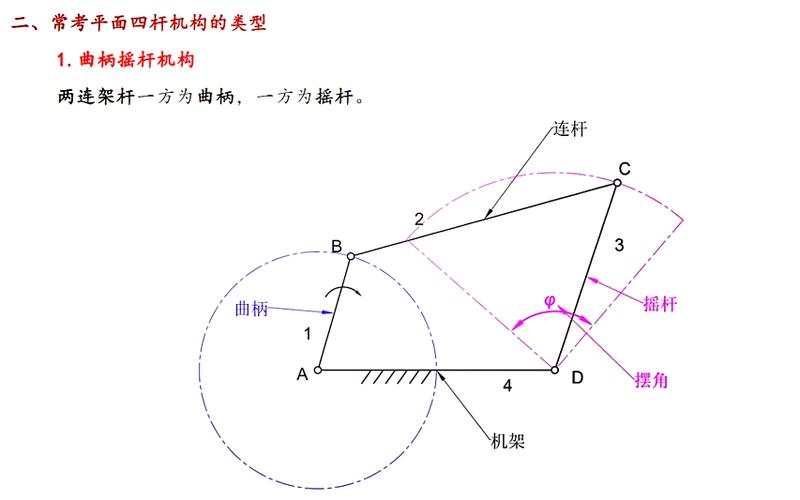

自由度计算的隐藏前提：间隙不是误差，是必须
谁都能背自由度公式：F=3n-2PL-PH。算出来F=1，就拍胸脯说机构肯定能正常动。
前年我在汽车自动焊接线的挡料机构项目上，就见过一个工作五年的工程师栽在这上面。四杆机构，算出来F=1，所有零件加工完公差都合格，装配完一拧手轮，纹丝不动。
一群人蹲在装配台挠头，改了三天，一开始以为是加工错了，重新镗孔还是动不了。最后还是个老钳工提了一句，是不是间隙留小了？
哦！原来课本里的自由度公式，是建立在所有构件都是绝对刚性、运动副完全理想贴合的前提上的。实际工程里，哪个转动副不带间隙？按照GB/T 1800.2-2020的公差规范，常用的转动副配合就是H7/f6，间隙大概是轴径的千分之一。一个四杆机构四个转动副，累积起来的间隙误差，直接把机构的可动空间锁死了。
最后怎么解决的？把其中一个连杆的转动副孔扩大了0.05mm，瞬间就转顺了。那之后我算自由度，都会提前给每个运动副留0.02~0.1mm的间隙余量，根据机构大小调整，再也没出过这种问题。
说出来你可能不信，很多机构动不了，根本不是设计错了，是你太追求零误差了。

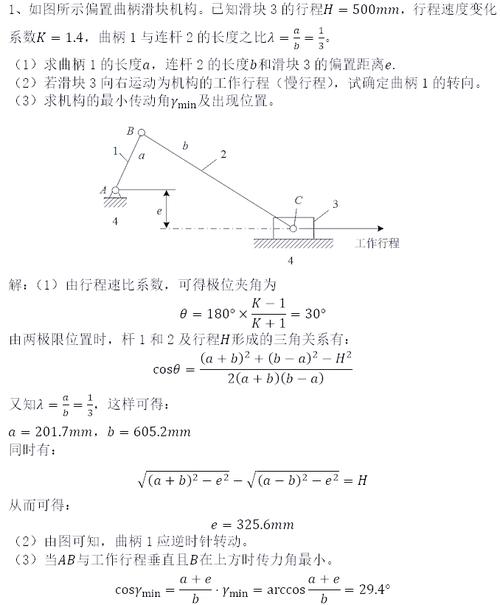

瞬心的实用玩法：失效分析快准狠
三心定理找瞬心，当年考试必考吧？我刚工作那几年，考完就把这玩意儿扔了，觉得反正有仿真，犯不着手算。
直到去年处理一台剪板机的批量失效问题，刃口用不到三个月就崩口，换了更好的材料还是不行。设计工程师说仿真出来应力完全合格啊，怎么回事？
我拿个草稿纸画了十分钟瞬心，一下子就找到问题了。
剪板机的主体是曲柄滑块机构，设计者默认滑块是走直线的，所有剪切力都沿着刃口法向，侧向力留的余量很小。实际呢，偏置曲柄滑块机构的瞬时转动中心根本不在曲柄中心，刃口运动的瞬时速度方向是斜的，算下来侧向力比设计值大了整整2.8倍！应力都集中在刃口侧面，可不就崩了嘛。
改了偏置距之后，重新算瞬心，侧向力直接降了70%，问题就解决了。
说实话，现在仿真软件功能确实强，但是很多时候模型约束建错了，你得到的只是一个错误的精确结果。先用机械原理的基础方法手算一遍，大概的问题在哪里，心里马上就有数，能省好几天的仿真时间。对吧？

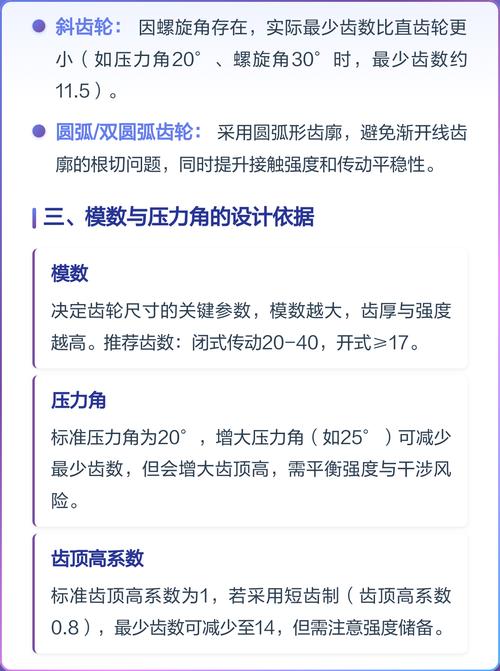

齿轮根切的误区：标准齿形不一定最优
课本说：标准渐开线齿轮，齿数小于17一定会根切，根切会降低轮齿强度，所以设计齿轮小齿轮齿数不能小于17。
我见过太多新手设计师，明明中心距已经卡死了，为了凑17齿，硬生生把模数从3降到2.5，结果齿轮用了半年就断齿，反过来骂材料不好。
根切哪有那么可怕？课本说的会降低强度，那是深度超过齿根圆的重度根切。轻度根切，只要不超过齿根圆角过渡区，不仅不影响强度，反而能优化性能。
去年我们做新能源汽车的一级减速齿轮，输入轴空间有限，中心距要求小，我们直接把小齿轮齿数做到13，正变位之后留了0.18mm的轻度根切，测下来轮齿弯曲强度比做17齿标准齿形还高了11%。为啥？正变位本来就增加了齿根厚度，轻度根切还切掉了齿根处多余的材料，反而降低了应力集中。
按照GB/T 10095.1-2008的齿轮精度要求，轻度根切是允许的，只要齿厚误差在公差范围内就行。很多人把课本的结论记死了，不知道结论成立的条件，可不就踩坑嘛。
不过话说回来，也不是鼓励大家都去做少齿数根切齿轮，核心是你得知道你在做什么，知道课本结论的边界在哪里，不是拿过来就用。
真的，干的越久越觉得，机械原理这门课，越品越有味道。所有的复杂设计，拆到最后都是最基础的机构、啮合、运动规律。那些拿着高薪的资深工程师，不是会用多少花里胡哨的软件，是能一眼看出你设计里的基础错误，能把课本上的理想公式，调整成适合实际生产的方案。
把基础打透，比什么都强。
