摘要：针对有一定机械基础的工程师常见的斜齿轮设计误区，结合十余年传动设计的实际踩坑经验，拆解从参数选型到强度校核的核心落地细节，都是吃过亏才总结出来的干货。
别光盯着模数齿数，重合度才是斜齿轮平稳性的核心
很多人拿到设计需求，第一反应就是套直齿轮的思路，先算转矩选模数，再凑齿数比，完事拉去建模。
我刚入行做输送线驱动的时候也这么干。当时要求噪音不超过70分贝，我按强度算完选了模数3，18度螺旋角，齿数24和48，校核强度完全合格，结果试车的时候一测噪音，78分贝，直接超标。
哪错了？
算出来的总重合度才1.92，不到2。

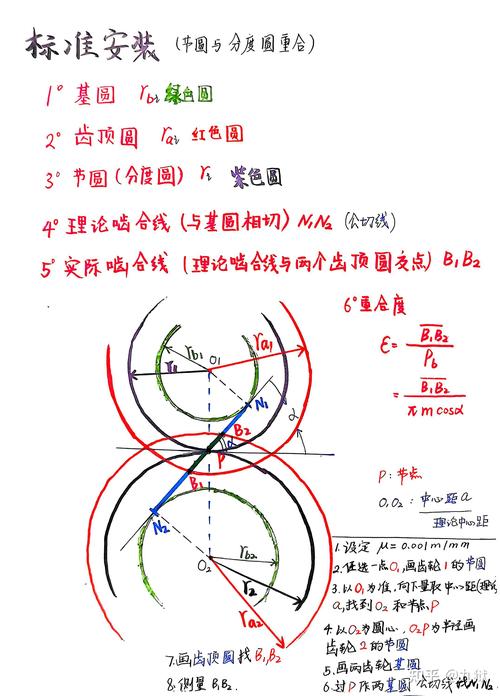

斜齿轮能比直齿轮平稳，核心就是多了纵向重合度，总重合度是端面重合度加纵向重合度，公式很简单：εγ = εα + εβ，其中εβ = b sinβ / πmn。很多新手根本不知道要算纵向，光算端面就完事了，平稳性当然差。
说实话，GB/T 3480.5里面写得明明白白，一般传动总重合度要大于2.2，高速传动要大于2.5，这是硬要求。我后来把螺旋角调到23度，齿宽从20加到25，总重合度拉到2.68，再测噪音，直接降到66分贝，刚好满足要求。
不过话说回来，螺旋角也不能瞎往上加。之前部门新来的小伙子，为了凑重合度选了30度螺旋角，结果轴向力翻了一倍，本来选6306轴承就够，最后不得不换成30208圆锥滚子，轴承成本直接涨了三倍，壳体安装尺寸也要改，折腾了整整一周。螺旋角控制在8度到25度之间，是绝大多数工况的最优区间，别瞎出圈。
强度校核别只算齿轮，轴向力的附加载荷不能漏
不少人用软件算斜齿轮强度，接触、弯曲都合格，就觉得万事大吉，结果轴断了，轴承坏了，都不知道哪里出问题。
我五六年前做过一个风机增速箱项目，就踩过这个坑。当时斜齿轮的强度校核完全符合标准，轴的强度只算了转矩产生的切应力，结果设备跑了三个多月，高速轴在齿轮安装位置断了，拆下来探伤，就是疲劳断裂，断口有明显的扩展纹路。

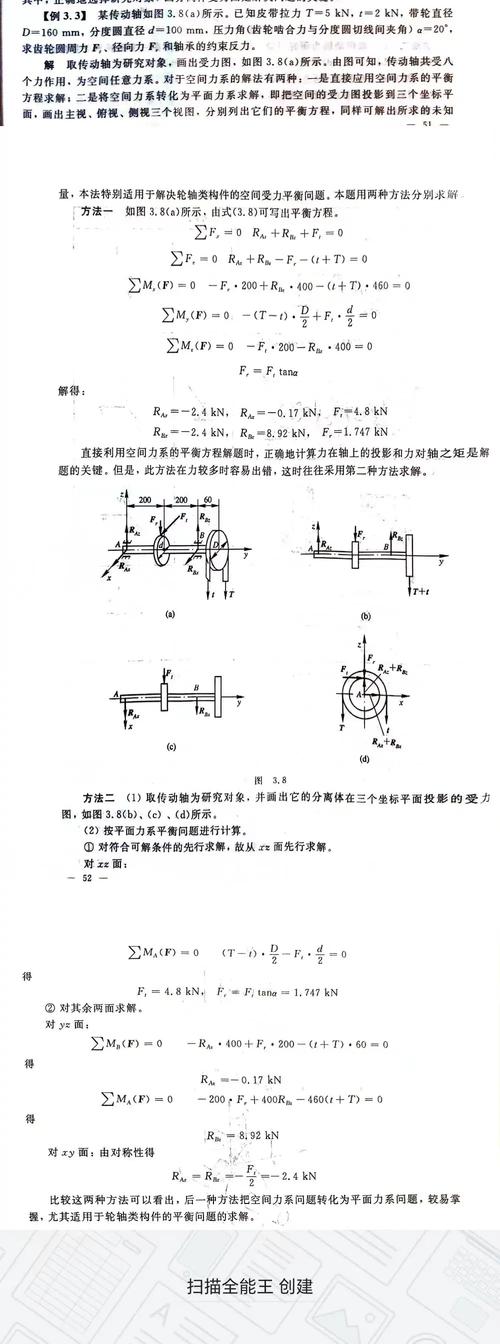

查了半个月才找到原因，轴向力产生的附加弯矩没加到轴的校核里。那根高速轴跨距有400多mm，螺旋角20度，轴向力有两千多牛，附加弯矩快接近转矩产生的弯矩了，相当于轴实际承受的应力比我们算的大了一倍，能不断吗？
这里给个实际的经验规则：只要螺旋角大于15度，轴的强度校核必须加上轴向力产生的附加弯矩，尤其是跨距超过300mm的长轴，绝对不能漏。选轴承的时候更要注意，只要斜齿轮传动，必须选能承受轴向力的轴承，圆锥滚子或者角接触球，别为了省成本用深沟球，哪怕轴向力看起来很小，跑个一两年，滚道一定会点蚀，到时候售后跑断腿。

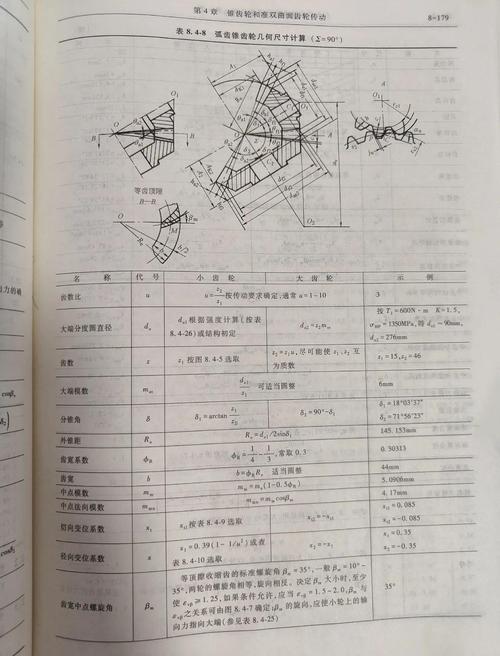

变位系数不只是凑中心距，选对能翻寿命
很多设计师对变位系数的认知，还停在“中心距不对，凑个数”的阶段，其实变位是调整齿轮强度最经济的手段。
之前给煤矿做采煤机的行走轮，原来的设计用的是零变位，模数16，齿根不到三个月就磨裂了，寿命达不到要求，又不能加大模数，因为空间限制死了。后来我们把总变位系数调到0.48，主动轮正变位0.3，从动轮正变位0.18，齿根厚度直接增加了12%，弯曲强度提了15%，最后寿命直接翻了三倍，满足了工况要求。
当然，变位也不能瞎加。当时我一开始想选0.6的总变位，结果试切的时候发现，齿顶厚只剩1.1倍模数，根本没法磨齿，磨削的时候齿顶直接烧了，差点废掉一块几十万的毛坯。这里记住硬要求：齿顶厚必须大于0.25倍法向模数，重载工况要大于0.4倍，不管软件给的变位多好看，先算齿顶厚，不对就改，别等加工了才后悔。
干了十几年传动设计，见过太多斜齿轮出问题，都不是大的选型错了，都是这些不起眼的小细节漏了。比如主动轮的旋向，要让轴向力指向轴承的固定端，不然轴会轴向窜动，我第一次设计的时候就搞反了，试车的时候轴来回窜，吓出一身冷汗，折腾了两天才改过来。
斜齿轮不难，难在把每个细节都结合实际工况考虑到位。参数选得再漂亮，现场跑不起来，都是白搭。
