摘要：很多机械设计从业者习惯把主要精力放在核心运动部件的设计选型上，常常低估底座对设备整体精度、稳定性和寿命的影响。本文结合多年一线设计踩过的坑，从受力、参数设计到工艺安装，拆解底座设计的核心要点，给有基础的工程师做落地参考。
你真的搞懂底座的核心作用了吗？
拿到项目，先算主轴，先选电机，底座掏几个孔就完事。很多人都这么干。
我前几年踩过一个足以记一辈子的坑。当时帮一家创业公司改一台1吨重的小型龙门雕铣机，原设计的底座就是三块20mm钢板拼起来焊的，掏了四个安装孔就用了。客户试切，铝合金工件的平面度差了0.12mm，远远达不到合同要求的0.03mm，天天堵在工厂门口要退钱。
我们拉回去拆机测形变，主轴空转精度完全合格，一负载切削，整个底座晃得厉害，Y方向的形变量直接超了设计要求的四倍。原来设计的人把底座当成了单纯的承重件，忘了它是所有运动部件的精度基准。所有导轨、滑块、主轴的安装基准都在底座上，底座哪怕弯一丝，最终工件的误差就会放大好几倍。
说白了，底座就是设备的脚。你穿一双软底鞋站在不平的地上，再稳的上半身也站不住。对吧？
底座设计的核心参数：不是越重越好
一讲刚度，很多人的第一反应就是加重量，堆料。堆到十几二十吨，刚度肯定够。
可实际呢？公路运输限重，普通主干线，整机超过30吨就要办超限审批，运费直接翻三倍，还不一定能找到车。厂房楼板承重有限，很多二楼厂房的承重阈值只有2吨/平米，你做个10吨的底座，楼板都能给你压裂了。成本更不用说，铸铁现在一吨快七千，多一吨重量就多七千成本，甲方的预算卡得死，你堆料堆多了，项目直接亏。

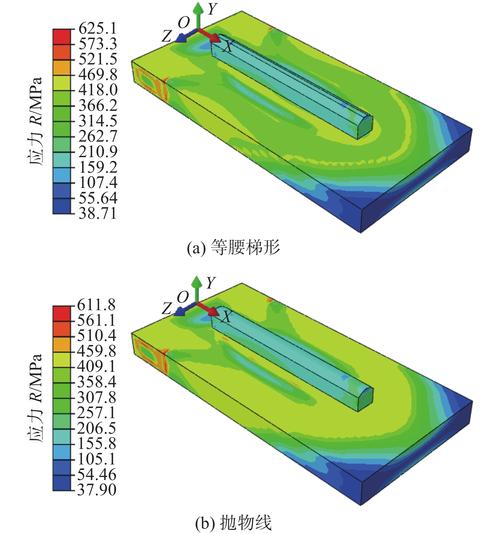

真正决定底座刚度的，不是总重量，是截面惯性矩I。静载荷下底座的最大挠曲形变遵循公式：\( y = \frac{Fl^3}{3EI} \)，E是材料弹性模量，F是受力，l是受力点到支撑点的距离，只要把I提上去，形变就能降下来，完全不用做实心底座。
行业通用的规则是：底座的最大许用形变，不能超过设备标称最高精度的1/3，这个是底线，碰不得。
这里有个九成设计师都踩过的坑：筋板布置。很多人喜欢把筋板做成横竖均匀的网格，看起来工整，实际受力完全不对。如果你设备的偏载主要在某一个方向，比如龙门雕铣的滑座走Y方向，大部分受力都集中在Y向，那主肋一定要顺着Y向布置，交叉辅助肋只需要在间隔处加就行。乱加交叉肋不仅不会提刚度，还会增加铸造应力，白白浪费材料。我上次碰到的那个坑，原设计就是把主肋顺着X向放了，Y向只有两根细肋，不歪才怪。
工艺和安装的隐形坑，大多人都忽略了
设计对了，工艺错了，照样出问题。我见过最多的就是焊接底座偷工序。
很多小厂图便宜，选焊接底座，焊完直接机加工，根本不做去应力时效。出厂的时候精度合格，放半年，甚至用几个月，底座内部的焊接应力慢慢释放，整个底座弯个0.1-0.2mm太正常了，精度掉得一塌糊涂。
按照GB/T 26949-2012 机床床身底座的制造要求，无论焊接还是铸造底座，必须做两次去应力时效，第一次在粗加工之后，第二次在半精加工之后。别嫌麻烦，省这几千块的时效钱，后面返工花十几万都搞不定。
还有安装坑。很多设计师把底座设计好了，就不管安装基础的事了。去年我有个客户，买了一台8吨的光纤切割机，图方便直接放在二楼的普通楼板上，装完调精度，怎么调都不对，拆机测底座，本身形变只有0.02mm，装上去之后楼板变形导致底座歪了0.15mm，最后只能凿掉楼板，做局部的钢筋混凝土加固，花了十几万，耽误了一个月工期。所以做底座设计的时候，一定要给客户标明安装基础的最低承重要求，还有预压要求，这个不能省。
说实话，我刚入行的时候也漏过一个细节：底座安装基面没留现场精加工余量。当时设计的时候，底座在工厂加工得平平整整，拉到现场一调平，斜铁垫进去，底座本身就产生了安装应力，形变直接超了，最后只能带着铣刀现场修，那滋味，至今难忘。
正确的做法是，底座和导轨接触的安装面，留0.5-1mm的余量，等底座吊装调平固定之后，再现场做一次精加工，把安装形变消掉，这个细节，能省你百分之八十的后期调试麻烦。
底座从来不是机械设计里的边角配角。它是整个设备精度的根，很多时候你调了半个月精度还是不合格，顺着往下追，十有八九是底座出了问题。多算一次形变，多检查一遍工艺要求，比你后期花十倍力气救火有用得多。
