摘要：给有一定机械基础的中级工程师分享摩擦焊的适用场景、工艺调参坑点和最新应用方向，结合实际工程案例讲透一线实用经验，帮你避开常见设计加工坑。

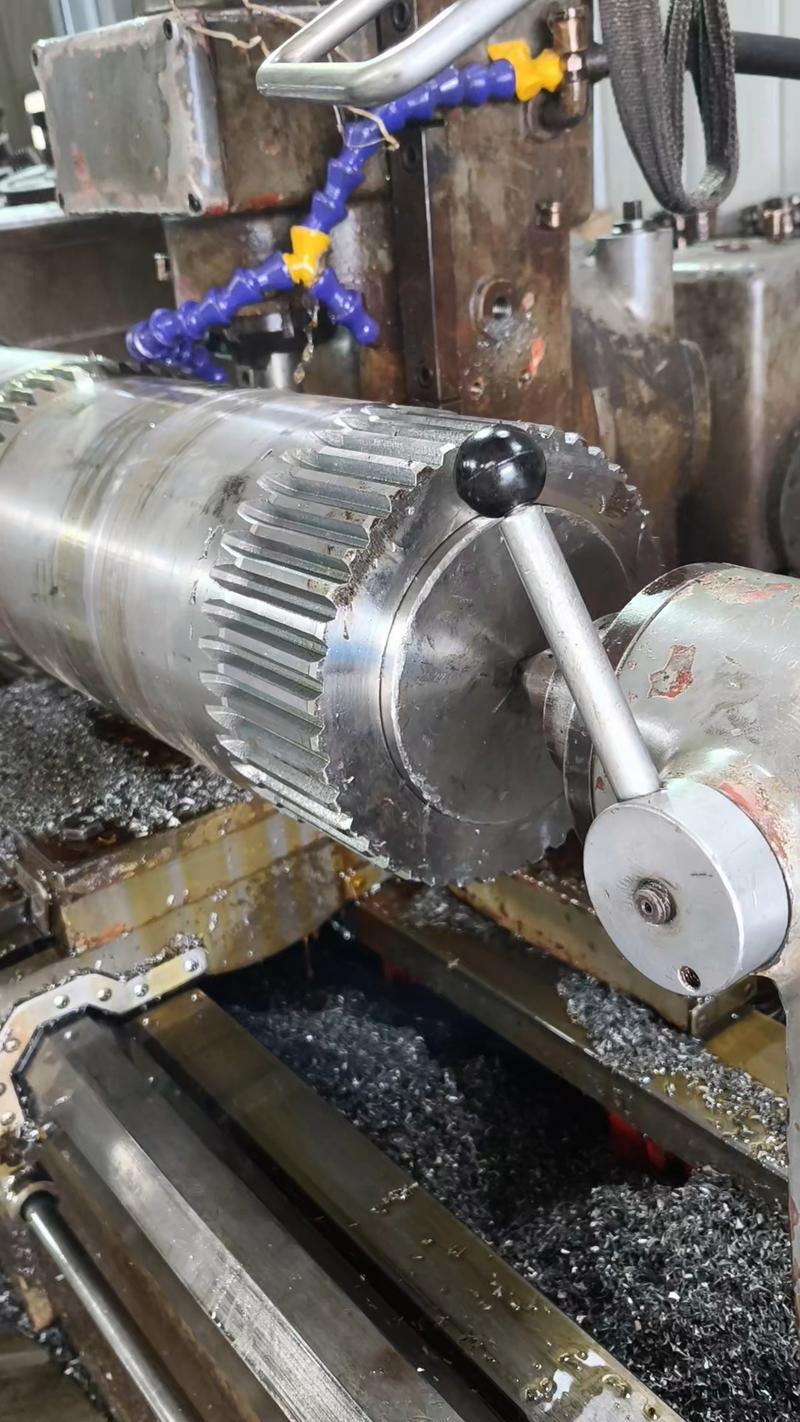

去年给航天院所做某型号钛合金传动轴，客户要求接头强度不低于母材，同轴度变形量控制在0.02mm以内。试过很多种熔焊工艺，要么变形超标，要么接头因为过热出现脆化，强度根本达不到要求。最后死马当活马医，用了连续驱动摩擦焊。结果出来，变形量0.013mm，抗拉强度达到母材的98%，直接过了验收。
这个坑我踩过。很多人对摩擦焊的印象还停留在二十年前的小回转件焊接，其实早就不是那么回事了。
什么场景选摩擦焊，别死磕熔焊
摩擦焊本质是固相连接，靠摩擦生热让界面材料达到塑性状态，再顶锻成型，整个过程不会熔化母材。这就解决了熔焊几乎解决不了的一堆问题：异种材料连接、难熔金属焊接、高精度低变形要求的接头。
就说新能源汽车电机的铝铜接线端子。熔焊焊完，界面生成大量CuAl2脆性金属间化合物，敲一下就断，循环寿命不到一万次。用摩擦焊呢？脆性化合物直接被挤到飞边里，接头抗拉强度超过软铝母材，接触电阻还比熔焊低30%，现在几乎所有头部车企都用这个方案。
很多人有误区，觉得摩擦焊只能焊圆形回转件。不对。现在搅拌摩擦焊能焊大尺寸铝合金平板，线性摩擦焊能焊任意截面的工件，早就跳出回转件的限制了。
讲个直白的判断标准：如果你的设计碰到以下任意一种情况，直接把摩擦焊放进备选清单：第一，异种材料需要连接，熔焊出不了合格接头；第二，要求焊接后变形量控制在0.05mm以内；第三，接头强度要求不低于母材，不允许有气孔、脆化缺陷。
我之前碰过一个项目，做汽车转向轴，一开始图省事选了氩弧焊，结果三台样件焊完，变形全超差，全部返工，损失十几万。说出来都是泪。
摩擦焊调参，这几个坑千万别踩
很多新手拿到工艺手册，按着参数直接套，十有八九出问题。核心参数四个：摩擦压力、摩擦时间、顶锻压力、顶锻保压时间。每一个都有讲究，还要结合你的工件尺寸、材料来调整。
按照GB/T 13197-2019《摩擦焊接头 力学性能试验方法》的通用要求，同种碳钢焊接的摩擦压强，一般取0.08~0.12倍母材抗拉强度。比如常用的45号钢，抗拉强度约600MPa，对应的摩擦压强就是48~72MPa，这个范围基本不会错。

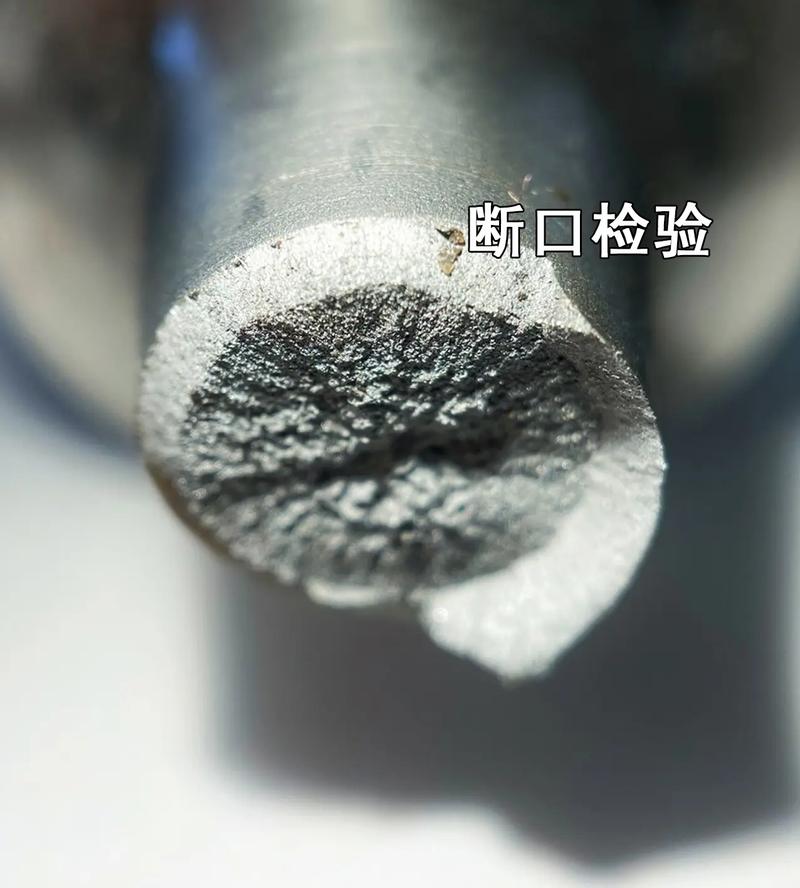

第一个坑，也是最多人踩的：为了省周期，缩短摩擦时间。摩擦时间不够，界面氧化皮、杂质没完全挤到飞边里，接头强度直接掉三分之一。之前有个外协厂给我们做传动轴，偷偷把摩擦时间从8秒改成3秒，探伤全是分层缺陷，整批120件全部报废，亏到姥姥家。
第二个坑，顶锻压力不够。尤其是异种材料焊接，顶锻压力不够的话，界面塑性变形不充分，很容易留下残余空隙，疲劳寿命直接砍半。一般顶锻压力是摩擦压力的1.5~2倍，厚大件还要加到3倍，别舍不得给压力。
说实话，手册参数只是参考，你必须打样试。直径20mm的45钢轴，摩擦时间3秒足够，直径100mm的45钢轴，摩擦时间得10秒以上，差很多的。还有个容易忽略的细节：焊接前端面粗糙度要控制在Ra≤12.5μm，刀纹太大界面接触不均，焊出来强度差10%~20%，90%的新手都会忘这个。
摩擦焊的新应用，已经渗透到高端制造了
不过话说回来，摩擦焊也不是万能的对吧？复杂异形接头现在设备成本很高，小批量生产不划算，厚度超过200mm的厚板，搅拌摩擦焊也还没完全攻克，这种情况还是得选熔焊。

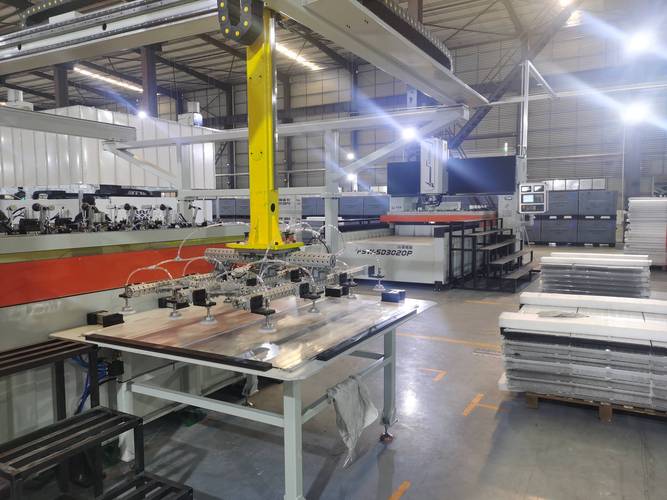

现在国内摩擦焊的发展真的快，很多原来想都不敢想的应用，都落地了。新能源汽车的铝合金电池包托盘，几乎全用搅拌摩擦焊。6系铝合金熔焊容易出气孔、热裂纹，搅拌摩擦焊是固相连接，变形小，强度高，一条1.5米长的焊缝，几十秒就能焊完，效率比熔焊高两倍还多。
航空发动机的整体叶盘，原来都是整体铣削，材料利用率不到10%，成本高周期长。现在用线性摩擦焊，把单个叶片直接焊到轮盘上，材料利用率提升到60%以上，还能减重20%，强度和疲劳性能还更好，国内已经实现批量量产了。
还有最近火的储能领域，大尺寸铜集流板连接，原来用激光焊，容易飞溅、强度不够，电阻不稳定，现在用搅拌摩擦焊，接头电阻比母材还低，循环几十万次都不出问题，太香了。
现在主流设备都换成伺服驱动的了，参数控制精度比原来的液压设备高一个等级，变形量能稳定控制在0.01mm以内，完全能满足高精度零件的要求。
很多人觉得摩擦焊是小众冷门工艺，其实早就是高端制造里离不开的核心工艺了。下次碰到难啃的焊接活儿，不妨多想想它。
