摘要：本文结合国内批量机械生产中的实际报废案例，拆解渗碳工艺设计阶段最容易踩的坑，所有参数对标国内现行行业标准，适合有一定基础的中级工程师梳理工艺控制点。
上周刚帮客户处理完一批差速器齿轮的报废单。一百多件，全废了。原因就是渗碳层深度的公差标注错了。
很多人学机械，对渗碳的理解停留在「表面淬硬提高耐磨性」，真到自己出图标注，十个有七个会漏关键要求。今天就把我干了快二十年踩出来的坑捋一遍。
你真的标对渗碳层深度了吗
大部分刚转设计的工程师，拿到手的案例都是「渗碳层0.8-1.2mm」，直接抄就完了？不对。

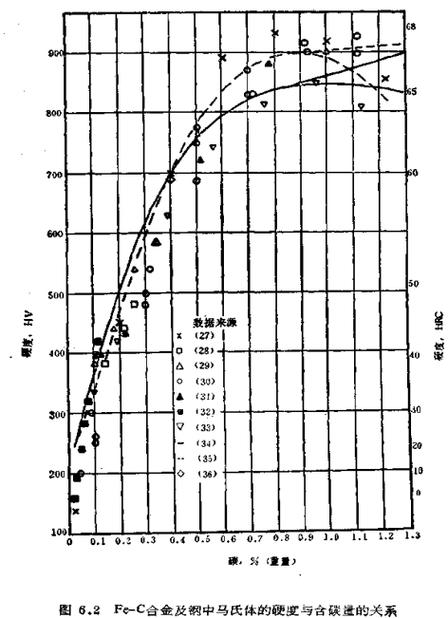

你得先搞清楚，你要的是全渗碳层还是有效硬化层深度。这两个差远了。全渗碳层是从表面到心部原始组织的总厚度，而有效硬化层是按GB/T 7232-2012定义，从表面到硬度降为心部硬度+50HV处的深度，这才是真正起耐磨承载作用的部分。
上次那批报废的差速器齿轮，图纸只写了「渗碳层深度0.8-1.2mm」，没提有效硬化层。热处理厂为了省事，按全渗碳层做，做出来有效硬化层才0.5mm，装车跑了一万多公里，齿根直接断了。离谱吧？
那到底怎么算合理深度？接触受力的齿轮，按GB/T 3480.5-2018的计算方法，重载接触齿轮的层深应当不小于最大切应力深度的1.2倍，对应到常用圆柱齿轮，大概是模数的15%-20%。要是受冲击的零件，比如汽车半轴，层深还要再提10%左右，心部硬度得控制在25-40HRC之间，太硬太脆容易断，太软层深够也会压溃。
晶粒度：看不见的隐形报废陷阱
我敢说，八成中级工程师出图，都不会标晶粒度要求。反正只要硬度层深够不就行了？

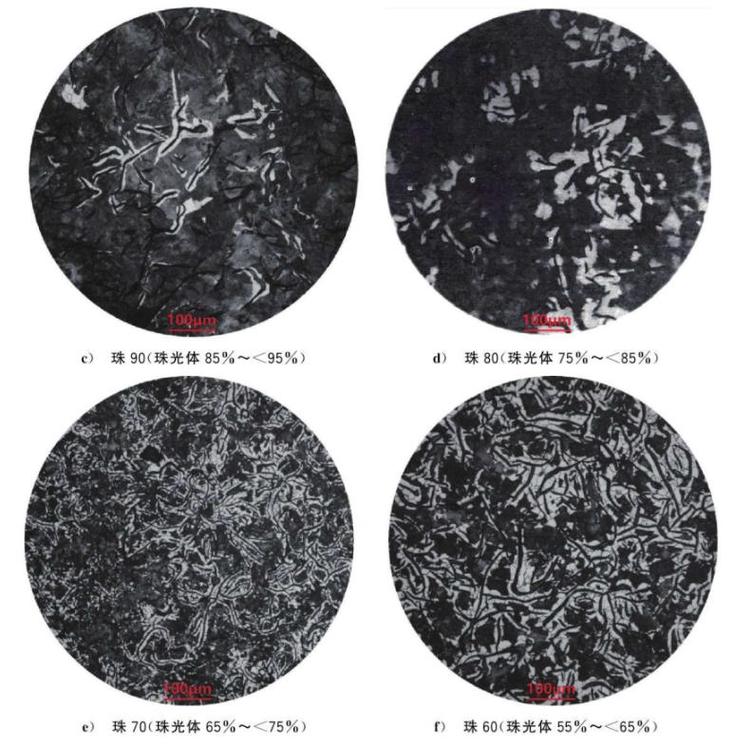

我早年干重卡半轴的时候就踩过这个坑。那批零件，硬度层深全检都合格，装车三个月断了三根，差点赔到我当年年终奖全泡汤。后来拿去做金相分析，晶粒度才2级，正常要求汽车受力零件得不低于5级对吧？
为什么会这样？常规渗碳温度都在900-930℃，大零件要渗三四个小时，不做预处理或者二次加热淬火，晶粒很容易长大。晶粒粗一圈，冲击韧性直接掉三到四成，受力稍微大点直接断。
现在很多小厂为了省燃气钱省时间，都是渗碳完直接降温淬火，不做二次细化晶粒，成本是降了，风险全抛给设计端了。你不标晶粒度要求，人家当然怎么省钱怎么来。按照GB/T 6394-2017的要求，受力运动件渗碳后晶粒度不得低于5级，这个要求一定要写在图纸上，别嫌麻烦。
不过话说回来，现在也有新工艺能解决这个问题，比如稀土渗碳，能把渗碳温度降个20-30℃，渗速还能提15%左右，晶粒度很容易控制在7级以上，说实话，受力大的安全件，多花5%的成本换一倍的可靠性，真的值。

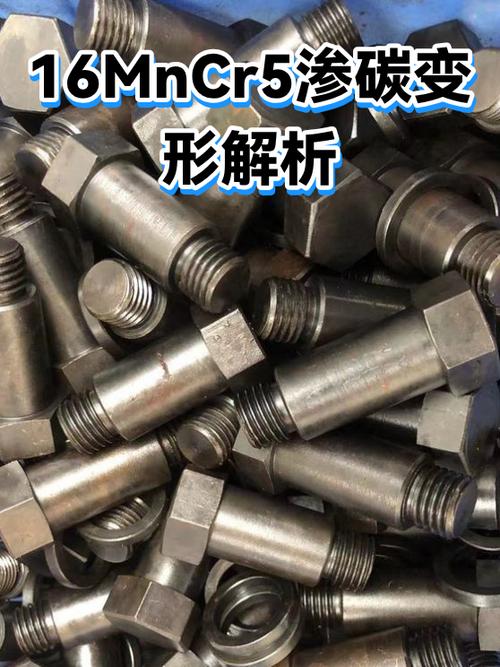

渗碳变形的磨量预留，从来不是拍脑袋
渗碳后工件必然变形，这个是常识。但留多少磨量合适？我见过单边留0.5mm的，磨完之后有效硬化层直接磨没了一半，也见过留2mm的，成本直接涨了一倍还多。
这个真的要看工艺和零件类型，没有万能值。比如常用的20CrMnTi材料，模数小于5，直径小于200mm的汽车变速箱齿轮，用连续炉渗碳淬火，单边留0.2-0.3mm磨量就足够了。要是用真空渗碳，变形量更小，留0.15mm都够。要是井式炉挂装的长轴类渗碳件，轴向弯变形可能超过0.5mm，预留就得加，还得提前安排校直工序。
对精度要求高的齿轮，现在行业常用的方法是渗碳前做预变形，根据试生产的变形规律，把毛坯内孔或者齿顶提前做出反变形，渗碳后刚好回到公差范围内，能省一半磨量。不过这个得试两三次才能摸准批量的规律，别想着一次成型，急着批量投产肯定翻车。
JB/T 10174-2019里面对不同类型零件的渗碳变形公差有明确的分级，别自己瞎拍脑袋，翻标准比问十个老师傅靠谱。
干机械这行，渗碳看起来就是个基础热处理工艺，其实从设计标注到热处理加工，每一步都藏着细节。差个零点几毫米，漏一个技术要求，整批报废就找上门。多盯着点那些没写在入门手册上的要求，比啥都强。
