医用输液泵是临床最常用的器械之一，入行十多年，我改过大大小小七个输液泵项目，踩过的坑比很多年轻工程师画过的图都多。今天把几个印象最深的设计坑整理出来，给同行做参考。
输液泵的核心要求永远是两个：流量准，不出安全事故。说起来简单，落到设计细节里，全是陷阱。
精度要求背后的累积公差陷阱
目前国内临床主流用的都是蠕动式输液泵，遵循 GB 9706.27-2005 医用电气设备安全标准，要求流量误差不能超过 ±5%。很多刚接触的工程师，拿到需求就对着流量公式算：Q=π*(d/2)²*n*s，d是泵管内径，n是滚轮转速，s是每转挤出的有效长度。算出来步进电机的精度完全够，就直接出图了。
谁能想到，死在累积公差上。

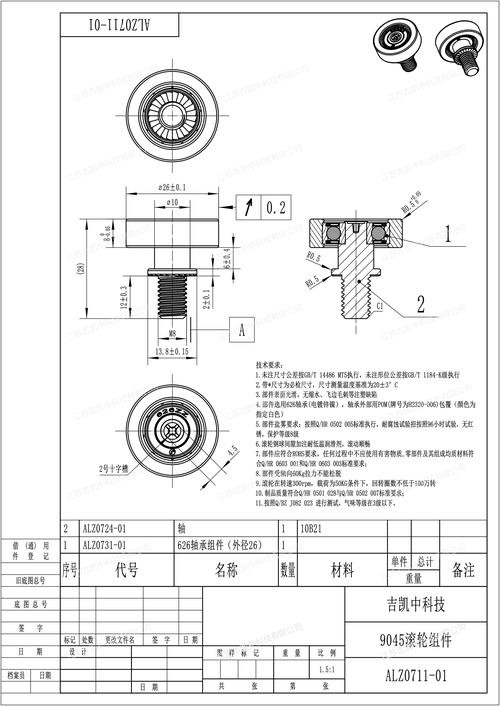

我十年前第一次做输液泵项目的时候，就踩过这个坑。当时为了降本，滚轮轴承座用的是普通冲压件，每个轴承座的同轴度公差放了0.02mm，四个滚轮装上去，偏心误差累积下来最大能到0.09mm。这个偏心带来的直接影响就是每个滚轮压管深度不一致。常用的输液管内径是3.1mm，压管深度每变0.1mm，流量就会飘3%左右。我们第一批试产100台，居然有32台流量误差超过5%，全废了。
说实话，那阵子天天泡在车间测公差，头都大了。后来怎么改的？把冲压轴承座换成了POM注塑一体精加工座，整个座子的同轴度直接控在0.01mm以内，四个滚轮的累积误差最多0.04mm，再配合泵壳的定位销孔，一下子合格率就升到98%以上。
不过话说回来，降本本身没错，但不能在这种核心公差地方砍成本。八毛钱一个座子的差价，换来了十几万的返工损失，这个账怎么算都亏。
滴速检测的误触发坑
大部分输液泵都加了滴速检测，用来双重校验流量，一般用红外对管来做。这个结构看着简单，对吧？就是开个槽把滴斗夹进去，上下装对管就行。
我见过至少三个项目栽在凝露误触发上。
冬天北方输液室开暖气，液体温度低，滴斗外壁会凝一层细密的小水珠。如果你的设计是把红外对管直接贴在滴斗外壁，水珠会把红外光散射掉，对管收不到信号，直接就误报滴速异常，停泵。临床上输抢救药的时候突然停泵，那就是大事故。
我们之前出过一次客户投诉，就是这个问题。后来改了两次才搞定。第一次改很简单，把对管往外面挪，离滴斗外壁留1mm的空气间隙，不让对管直接接触滴斗外壁，也让空气能流通，减少凝露。改完试了一批，还是有10%左右的误报。为什么？不同供应商的滴斗，壁厚公差能差到0.3mm，壁厚变了，红外光的衰减量差了一倍，灵敏度不对。
最后怎么解决？把对管的安装脚做成长孔，装配的时候可以微调对管和滴斗的距离，调好之后点一滴UV胶固定，成本只加了不到五分钱，问题彻底解决。
防气泡设计的合规误区
标准要求，输液管路中出现体积大于50μl的气泡，输液泵必须触发报警并停止输液。这个是硬红线，碰都不能碰。现在主流用超声波检测气泡，很多新人画图的时候，习惯把超声传感器贴在泵出液端的硬管上，说硬管形状稳定，检测准。
错的离谱。
出液端的硬管和输液软管连接，接头位置本身有应力，硬管管壁也比软管厚很多，超声波进去之后会在接头位置产生杂波反射，小气泡的回波直接被杂波盖住，传感器根本识别不出来。经常是气泡都快到针头了，才触发报警，完全不合规。
正确的设计，是把超声传感器贴在靠近滴斗一端的软管段，加一个弹性橡胶压片，把软管轻轻压在传感器面上。压片的预紧力要控在0.2-0.3MPa之间，太松了软管和传感器贴合不好，检测不到小气泡，太紧了把软管压瘪，流量直接飘了，又是新的问题。
我每次审图看到把传感器装在出液端，直接打回去重画。开模一次要四周，改一次耽误一个月项目进度，犯不上。
输液泵看着结构简单，没什么高技术含量，实际上每一个尺寸每一个安装位置，都连着临床安全，连着行业规范。少对着竞品抄，多拿不同批次的耗材试，多去装配线看工人怎么装，很多坑提前就能避开。
