很多做民用康复器械的工程师，都觉得假肢设计无非就是抄成熟方案，拼零件，实际上真上手就会发现，差一两个参数，用户体验天差地别。这里整理了我这些年做项目攒下来的实际经验，都是踩过真坑换回来的，给同行做参考。

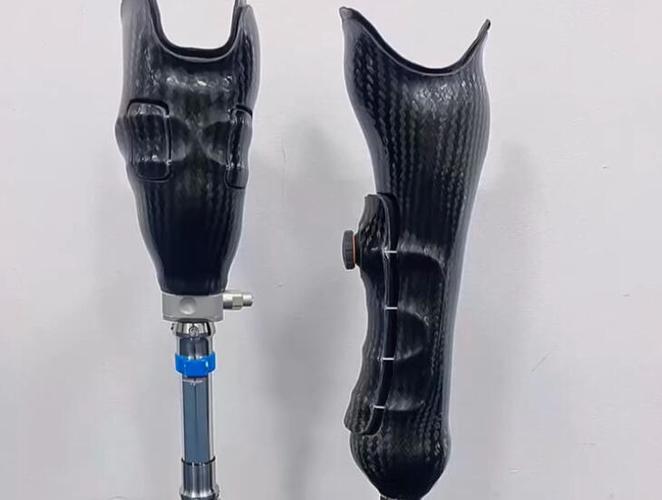

接受腔负重界面的选型权衡
大多数新手拿到需求，第一反应就是选软材料，越软越舒服对吧？我最早做第一个下肢假肢项目的时候也这么想。为了让试穿用户满意，选了邵氏硬度25A的进口硅橡胶，比GB/T 18027-2021《假肢 下肢接受腔》要求的30A~50A区间低了好几个度。试穿当天用户说，这是他穿过最舒服的假肢。
三个月后回访。
差点出问题。
硅橡胶出现了超过12%的永久压缩形变，接受腔内侧磨得用户大腿内侧皮肤破溃。
说实话，那时候才明白，舒适性永远要给安全性让道。行业通用要求说，接受腔对残肢的接触压强不能超过32kPa，软材料形变大，局部压强反而会不均匀，你觉得软，实际上局部压强早就超了，只是用户一开始没感觉。
那怎么平衡？现在我做选型，会把接受腔分成两层：外层用邵氏40A的硅橡胶保证结构强度，负重区域贴一层2mm厚的30A硅橡胶缓冲，总重量只增加不到30g，形变控制在3%以内，完全符合国标要求，舒适性也没打折扣。别总想着一步到位，分层设计解决大部分矛盾。
动力上肢假肢的关节背隙控制
现在动力假肢火，很多人做产品，盯着电机的扭矩功率，盯着续航，却很少有人在意关节的背隙。
我之前帮一个创业公司改方案，他们的上肢假肢拿鸡蛋，握不住，拿杯子喝水，水洒一半。拆开机芯一看，谐波减速器的背隙测出来18弧分。
ISO 10328-2016对动力假肢关节的重复定位精度要求是不大于1°，换算过来背隙必须控制在10弧分以内。差这不到1度，用户体验直接不及格。
不过话说回来，很多供应链给的谐波减速器标称背隙都是≤5弧分，为啥装完就飙？还不是安装的问题。谐波的柔轮是薄壁结构，预压量差0.05mm，背隙就能差出去10弧分。预压太大会卡死电机，预压太小背隙直接超。我那时候改了三版安装端盖的公差，把端盖的加工公差从±0.1mm收紧到±0.02mm，才把整机背隙稳定在6弧分以内。真的磨人。
很多新手不信这个邪，觉得不就是一点间隙吗？你自己装一个试试，抬手的时候，关节先晃半圈才动，拿什么东西都稳不住。用户要的不是能动能抓，是拿针也能对准，拿水也不洒，这些细节，全在这种看不见的地方。
快速成型工艺的落地取舍
现在3D打印火，什么都要打，接受腔也全打印。省了手工修型的人工，速度快，成本低，听着完美。
我去年碰过一个给马拉松截肢运动员做的全3D打印PEEK接受腔，跑完全马，接受腔侧边从层间裂开了。为啥？打印的时候层纹方向刚好和受力方向平行，PEEK打印的层间结合力只有本体强度的60%左右，长时间反复弯折，不断才怪。
还有光敏树脂打印的接受腔，很多厂家打印完不做后处理，直接抛光一下就给用户，表面粗糙度能到Ra 6.3μm，用户穿三天，残肢就磨出红印，根本没法长期用。
那3D打印不能用？当然不是。我现在做项目都是混合工艺：先3D扫描残肢，打印出接受腔毛坯，然后手工修型打磨贴合面，最后热压一层聚丙烯蒙皮。速度比全手工快一倍，贴合度比全3D打印好，成本也没涨多少。
新技术永远是工具，不是目的。适合用户的，才对。
假肢不是普通的机械产品，它是用户身体的延伸。所有的参数公式，标准规范，最终都是要落到用户每天的穿戴使用上。很多看似不起眼的小细节，恰恰决定了一个产品能不能用，好不好用。这些经验，书本上不会写，都是一次一次试错踩坑攒出来的。同行少踩点我踩过的坑，就值了。
