模数究竟怎么选？不是越大越好
刚入行那会儿，我总觉得为了安全，模数就往大了取，反正大点强度高。直到一次主减速器在空间上卡了脖子——中心距限死，模数一大，齿数就少，重合度直接跌破 1.2，那噪声……客户验收时脸都是绿的。后来才明白，模数是齿轮几何的“杠杆”，牵一发动全身。
如果你翻手册，弯曲强度公式里模数 m 是立方项（σ_F ∝ 1/m^3），而接触强度基本与 m 的平方根成反比。所以很多初学者以为加大模数是提高强度的捷径。但现实是，你要平衡的太多：中心距、滑动速度、存储的加工刀具——非标模数的滚刀贵得离谱，周期还长。我现在的习惯？先根据传递功率和材料许用应力，用弯曲强度初算一个最小模数，然后立刻跳到齿面接触强度去校核齿宽。你会发现往往接触强度才是薄弱环节！除非你用了渗碳淬火的高硬度小齿轮，这时候弯曲更危险。
有次设计一个开式齿轮，灰尘大，磨损是主要失效模式。那我果断选大模数、少齿数，宁愿降低重合度，因为磨掉一点不影响全局。而闭式传动，尤其是高速精密场合，我甚至故意取小模数、多齿数，重合度上去了，传动平稳性立马不一样。不过话说回来，齿数不能太离谱——根切会悄悄吃掉你的齿根弯曲强度。哈，说到根切，就得扯出变位。
变位系数：设计师的调味剂

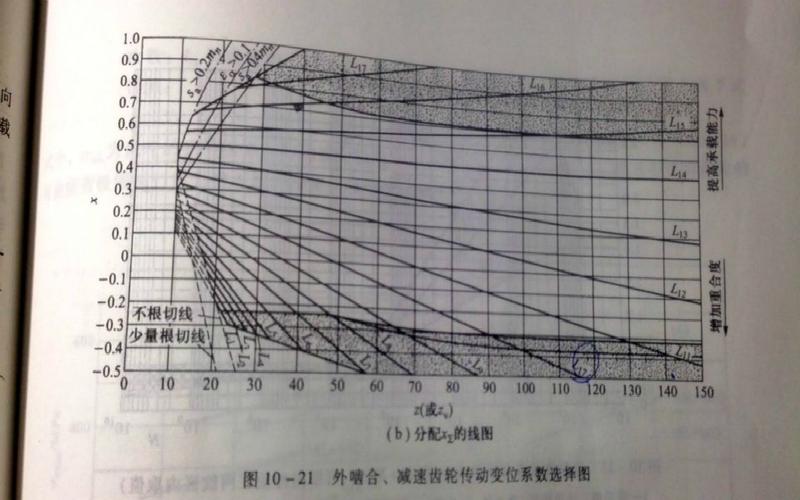

变位这玩意，用好了是良药，用砸了就是毒药。我第一次用变位是为了避免一个小齿轮（z=14）的根切，没多想就按最小变位系数给了个正值。结果滑动率差到齿面胶合，小齿轮齿根还被磨得像刀片。后来一个老工程师点拨：你开式传动，滑动率高点无妨？闭式高速才要命。而且两齿轮的变位系数分配，不是拍脑袋的。要盯着滑动率曲线，让两边的最大滑动率尽量接近，不然那个高的会早早失效。
另外，变位还会改接触线长度，影响接触强度；齿顶变尖也是限制条件。很多时候你不得不妥协。我现在设计壳体内部齿轮，如果中心距卡死，总变位系数一算，x1+x2 必须是个定值，怎么分配？看图。
当然，如果你有KISSsoft之类的软件，它能自动优化。但理解背后的原理，你才不会被软件“忽悠”。比如当你看到软件推荐 x1=0.5, x2=0.3，而你凭经验知道小齿轮齿顶会太薄，就可以手动干预。机械设计从来就不是纯计算。
结构设计：别让图纸变成废铁
齿轮的参数再完美，结构不合理，一样报废。这个我踩的坑能写本书。最典型的就是轮缘厚度 δ。有次一副齿轮，腹板设计得挺美观，轮缘只留了不到 2.5 倍模数厚。热处理渗碳淬火后，轮缘变形得跟薯片一样，齿向误差超差，报废！后来学乖了，轮缘厚度至少 3.5~4.0 m，腹板也别太薄，连接处必须用大圆弧过渡。锻造齿轮最好，但成本高；焊接齿轮便宜，可热影响区硬度不均。
材料这块也值得说说。20CrMnTi 渗碳淬火是经典，但你要控制碳化物等级，否则脆性断齿。高速轻载我偶尔用 40Cr 调质后氮化，变形小，但硬化层浅，不适合冲击。还有，齿轮的精度等级——你图纸标个 6 级，加工费翻倍，实际装配误差也许根本达不到。所以得综合衡量。
说到这儿，忍不住感慨：设计真的不是画出完美几何，而是在一堆约束里找最优解。你得跟工艺、装配、成本不断博弈。这也是这个行当让人着迷又头疼的地方。
好了，这篇技术分享就到这里。如果你正在搞直齿轮，建议把手册先放一放，去车间摸一摸那些瘢痕累累的失效件，比什么都管用。
