为啥非得用斜齿轮？

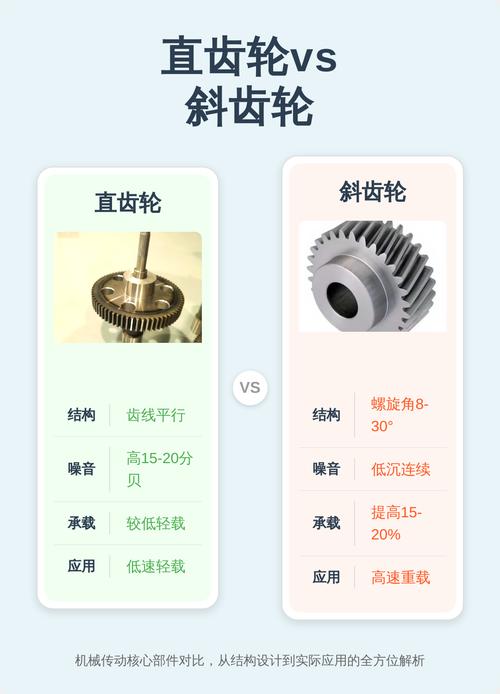

接触过动力传动的都明白，平稳性就是命。直齿轮啮合时整个齿宽同时撞上去，冲击大。斜齿轮呢，靠着螺旋角，齿面是一点点滑进去的，就像楔子慢慢楔入。这个渐入啮出的过程，让重合度大幅提高——总重合度能到2以上，而直齿轮撑死1.6。承载能力强了，噪声也下来了。不过话说回来，这螺旋角一加，轴向力就冒出来了，轴承得扛得住。有次用深沟球轴承硬扛，三个月就挂了，换了角接触才消停。所以，轴承选型时得把轴向分力算清楚了，别偷懒。
参数设计中的那些坑

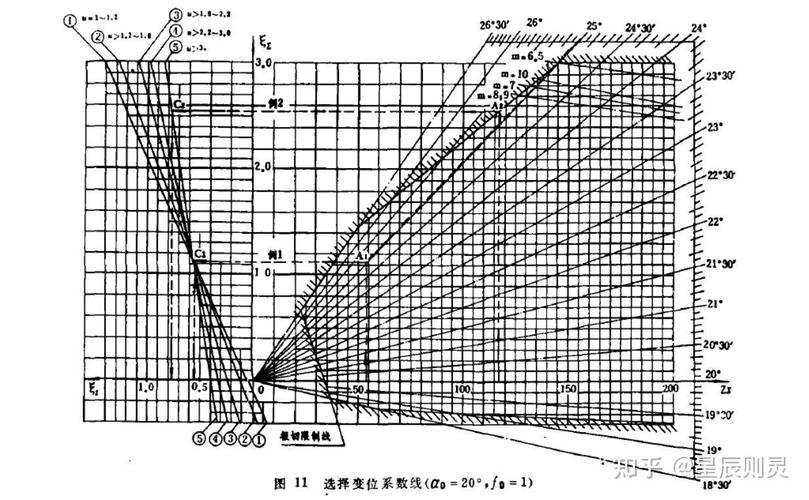

初学者最容易栽在法面模数和端面模数上。加工时刀具是按法面模数走的，但几何计算又是端面那套。公式不复杂：端面模数 mt = mn / cosβ，端面压力角 αt = arctan(tanαn / cosβ)。但一不留神，把法面参数当成端面参数代入中心距公式，齿轮就废了。中心距 a = (z1+z2)*mt/2，可别用 mn 去算。螺旋角 β 一般取8°~25°，太小没优势，太大轴向力吃不住。我习惯从15°开始试，兼顾平稳性和轴承寿命。当量齿数 zv = z / cos³β，校核强度时用它，很坑的是，有时候 zv 比实际齿数大很多，选变位系数时别按实际齿数查图表。 变位这块，更是考验经验。中心距配不上的时候，靠变位系数来凑。但变位太大，齿顶变尖、重合度下降；变位太小，根切、弯曲强度不足。有次为了凑整中心距，我把小齿轮顶切变位用到0.8，结果齿顶厚只剩0.2mn，装机跑起来，那声音像吹哨——只能报废重做。所以，变位之后一定验算齿顶厚和滑动率，ISO 6336那套都写明白了，别图省事。
强度校核不是走过场

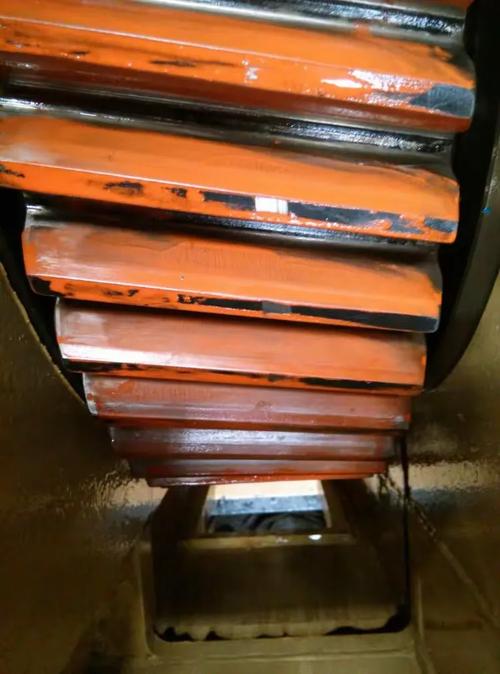

说句心里话，很多中小厂根本不校核强度，全靠类比。真出了问题，又回头找设计。我建议至少按 AGMA 2001 或 ISO 6336 算一下齿面接触疲劳和齿根弯曲疲劳。材料用20CrMnTi渗碳淬火，表面硬度58~62HRC是标配；要求高的上18CrNiMo7-6，成本翻倍但可靠。磨齿精度到DIN 6级，齿面粗糙度Ra0.4以下，寿命能翻番。还记得台架试验时，连续跑了200小时，拆下来一看，齿面接触斑点在齿高中部偏一侧——就知道螺旋角修形没到位，重新上磨齿机微调了角度。那时真是又气又笑，调了三天，但搞定那一刻，比发了奖金还爽。 接触斑点检测必须做。红丹粉涂在轮齿上，轻载跑合，看是不是在齿宽中部，长度方向至少80%接触。如果偏载，要么修形，要么检查齿轮箱体轴承孔平行度。别小看这个，齿轮啸叫80%来自偏载。
加工装配那些幺蛾子

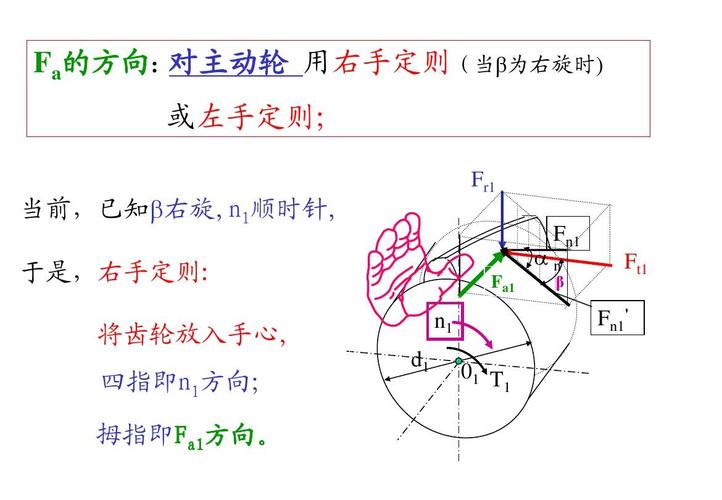

图纸画得再漂亮，加工不行全白搭。斜齿轮磨齿时对齿是个细活，螺旋角误差几秒，齿向就会偏。遇到不负责的操作工，砂轮没修整好，齿面产生振纹，啮合一转，噪声频谱里全是鬼峰。装配时中心距公差和轴线平行度更要命。有次装完试车，声音像拖拉机，测下来中心距偏大0.1mm，侧隙跑没了，齿面直接干摩擦，幸好及时停机。现在学乖了，每套齿轮副都打表测侧隙，控制在0.05~0.15mm之间，踏实。 还有配对。斜齿轮有左右旋之分，主动轮旋向和转向决定轴向力方向。设计时尽量让轴向力指向箱体里侧，避免向外推脱轴承。有一次搞反了，轴向力把输出轴往外拽，轴承端盖螺栓崩断，惨不忍睹。这些细节，书上不会教，全是真金白银换来的。
