第一次搞行星齿轮那会儿，我信心满满地选了三个行星轮，觉得传动比算对了就万事大吉。结果样机一跑，呜——的啸叫声隔着两个车间都能听见，拆开一看，太阳轮齿面已经磨出亮闪闪的台阶。陪了我半年的老钳工叼着烟，轻飘飘来一句：「你这设计，不均匀吧？」均载，是的，行星齿轮的灵魂根本不在齿数比，而在那个微妙的、容易被人忽视的均载。
到底选几个行星轮？不是越多越好
很多时候，新手会陷入一个误区：传递扭矩大？多放几个行星轮呗。三个不够上四个，四个不够上五个。但真相是，每增加一个行星轮，你的制造和装配精度要求几乎是翻倍地涨。去年有个项目，双排行星架，本来想用四个行星轮减小尺寸，结果因为行星架上四组销孔的位置度偏差干到了0.03——就这0.03，直接把功率均分系数从1.1砸到了1.5。什么意思呢？本来每个轮子均分负载，现在有一个行星轮几乎抗下了40%的扭矩。它不是被累死的，是被「欺负」死的。所以，除非你的加工设备是顶配，否则老老实实用三个行星轮。三个点确定一个平面，浮动结构也好设计。

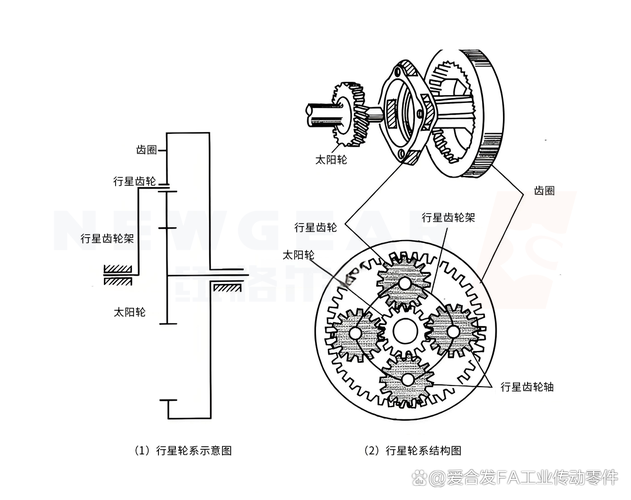

说到浮动，基本构件浮动法是咱们最常用的手段，也就是让太阳轮或者内齿圈、行星架之一取消径向支撑，靠啮合力自行对中。我吃过亏，有一次把太阳轮设计成浮动，结果忘了校核输入轴的高速级联轴器——浮动的太阳轮会带着输入轴微幅晃动，刚性联轴器直接把振动传到了电机轴承。解决办法是改用鼓形齿联轴器，并留够轴向补偿。这细节，教科书可不会给你画出来。
配齿计算的那个坎：装配条件比邻接条件更坑
都知道行星排要满足传动比条件、同心条件、装配条件和邻接条件。传动比和同心条件套公式就行，邻接条件也就是个几何问题——让行星轮齿顶不打架。但装配条件，N年前啃齿轮手册时，我总是下意识地跳过那个公式：(z_sun + z_ring)/n_p 必须为整数。背得滚瓜烂熟，可实际设计时，只要传动比稍微复杂一点，你立马会面临齿数圆整的折磨。比如目标速比4.5，你要把太阳轮、齿圈齿数凑成整数倍行星轮个数。凑出来要么不是整数比，要么齿数太少导致根切。这时候怎么办？允许轻微的角度变位，或者，干脆放弃均布，采用「非均布行星轮」。这方案我干过一回，需要精确计算非均布角度，并且行星架上销孔得打角度表，加工中心编程时操作工看我的眼神都不对了。不过效果还行，就是得做动平衡，不然高速下那个偏心振动一言难尽。

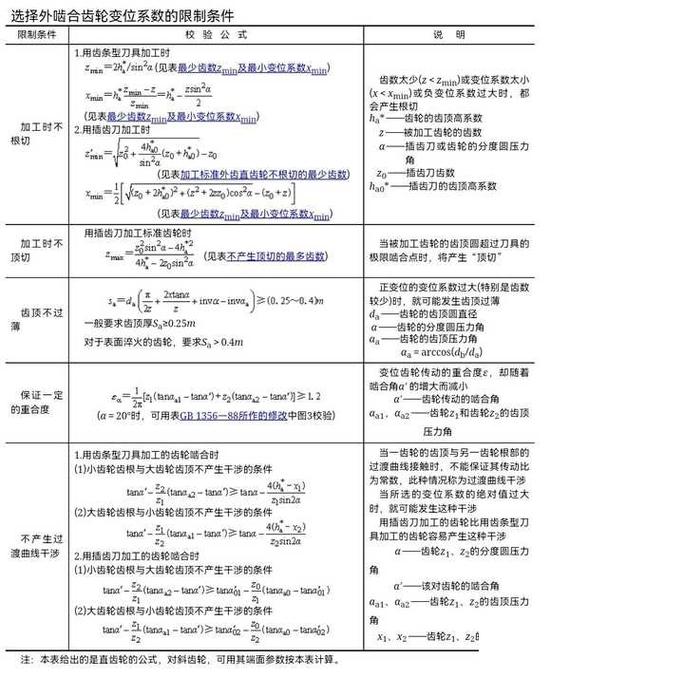

说到变位，角度变位的行星传动设计实在是个手艺活。你总想让太阳轮正变位避免根切，内齿圈负变位，啮合角偏离20度之后还得校核重合度。重合度一低，噪音就上来了。有次为了降噪，我把重合度硬提到1.8以上，结果太阳轮齿顶变尖——齿顶厚只有0.25倍的模数（正常0.4以上）。热处理渗碳淬火，齿顶差点碳化物超标。质检科长拿着硬度块报告，我从头凉到脚。
润滑与发热？不是倒点油就完事的

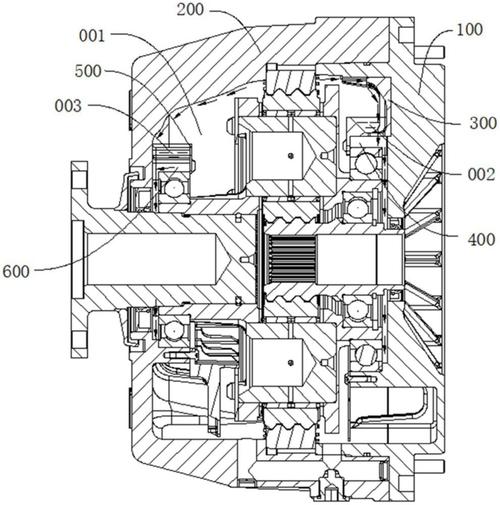

行星齿轮的润滑比平行轴麻烦得多。行星轮一边自转一边公转，离心力把润滑油甩得到处都是，轴承怎么供油？尤其是行星轮轴承，如果转速高，你靠飞溅润滑根本进不去，必须用强制润滑，在行星架上打深孔油路，从固定不动的太阳轮轴或者行星架轴端引入。孔径设计要考虑压降和流速，小了堵，大了泄压。我曾在一个增速器上忘了在行星轮隔环上开径向小孔泄油，结果轴承腔内憋压，把油封都鼓开了，油喷得整个齿轮箱外壳往下淌。那是现场试车，客户在旁边，我恨不得找个地缝钻进去。
还有一个热平衡问题。行星齿轮常有高功率密度设计，散热面积却小。如果箱体没有加筋散热片，或者没有考虑风冷/水冷，油温很快破百。油一稀，承载能力直线下降。我现在的习惯是，设计阶段就用KISSsoft算一下热功率，再留15%的裕量；箱体上尽量铸出散热翅，毕竟多一道模具费用比售后赔偿便宜多了。
有没有人跟我一样，特别讨厌那种只说优点不谈缺陷的资料？行星齿轮确实紧凑，但它的维修性可不怎么友好。换一个行星轮轴承，可能要拆掉整个行星架，这意味着把所有定位销、螺栓全鬆掉，重新装配又要打表找正。有一回在现场抢修，因为找不到原厂的装配调整垫，我们老师傅用0.05mm的铜皮手剪垫片，塞在行星架结合面，一点一点试那个预紧量。这种土办法，仿真软件教不了你。
振动与噪声：说到底还是刚度和精度
现在NVH要求越来越变态。行星齿轮的振动噪声源主要在啮合刚度的周期波动，以及因误差导致的边频带调制。修形是必须的，但怎么修？齿向修鼓，齿形修缘。我曾经为了降一个300Hz的啸叫，把太阳轮齿向修成两端小中间大的螺旋鼓形量，反复试了五六种修形量，最后的方案其实是在试验台上撞大运撞出来的。仿真能给你方向，但解决不了制造离散性。还有一点，行星架本身的刚性和模态。如果你的行星架是焊接结构，焊缝的退火处理不到位，残余应力会引起微变形，几千转一上去，振动趋势就漂移。
这些零零碎碎的经验，说起来就像昨天发生的一样。每条弯路都有它的价值。行星齿轮设计，表面上是一堆公式，背地里全是妥协和细节的平衡。图纸画得再漂亮，不如加工中心走出来的一刀，不如装配师傅手里那把力矩扳手来得真实。
当然，有些坑必须亲自踩一遍才能记住。不过但愿这篇文章能让你少跪两次——毕竟，膝盖是自己的。
