速比那点事儿：别被公式骗了

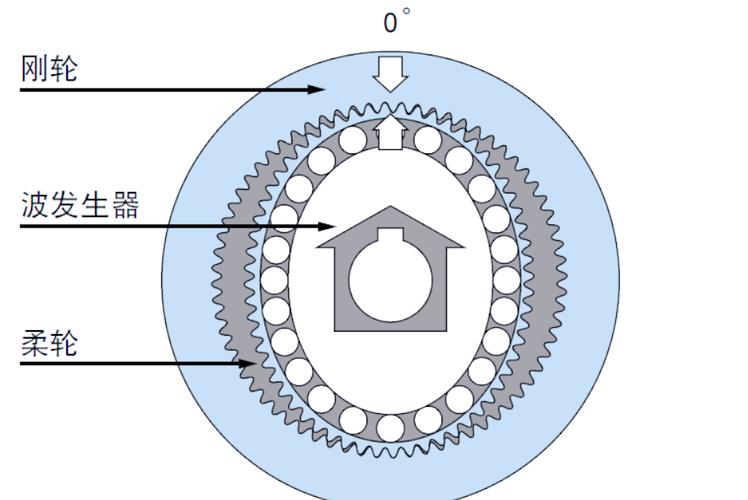

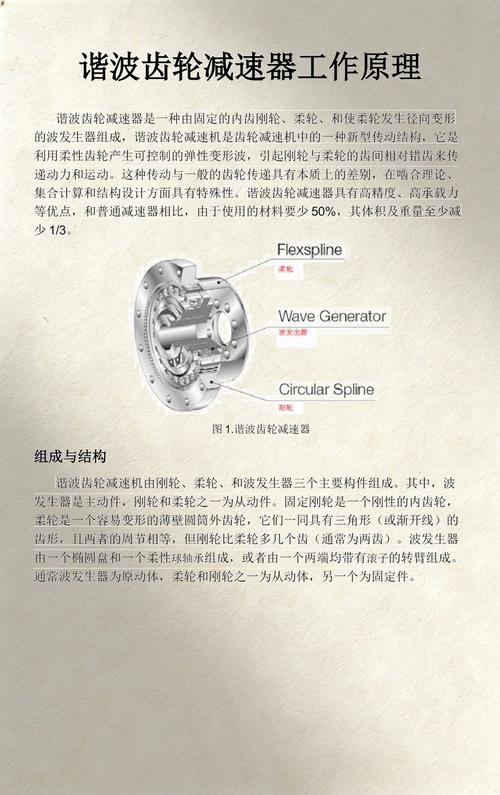

教科书上写：i = (Zc – Zf) / Zf，其中 Zc 是刚轮齿数，Zf 是柔轮齿数，差必须是波头数的整数倍。最常见的是双波，齿数差 2。比如柔轮 200 齿，刚轮 202 齿，速比就是 -(2/200)=-0.01，输出反转，实际速比 1:100。但很多人算完就飘了——注意那个负号！如果你的电机转向和关节预期转向反了，控制算法全得改。我就这么坑过一次，编码器反馈的象限都乱了，最后在驱动器里加了反向。 另外，波发生器形式影响速比公式吗？双波的标准速比就是 (柔轮齿数)/(齿数差)。但是如果是三波，速比更大，同时径向载荷更均匀，但柔轮应力集中更复杂。不过工业机器人关节几乎清一色双波，因为刚度和精度更容易保证。哦对了，别拿柔轮齿数直接套传动比，有些人说“速比 100 用 100 齿柔轮”，那是巧合，齿数差 2 才对应 50:1，柔轮 100 齿只能得到 50:1。真见过有人选型表看错，买回来速比不对，然后怪供应商……
柔轮：核心中的核心，但最容易裂
柔轮是谐波的灵魂，也是最脆弱的环节。材料通常用 40CrNiMoA 之类的合金钢，热处理到 32-36 HRC，再精滚齿。有些厂家吹嘘自己用特殊不锈钢，耐腐蚀——说实话，在无尘车间里意义不大，关键还是疲劳强度。柔轮的失效模式几乎全是齿根裂纹，然后扩展到筒底断裂。我们在试制阶段测过三种杯形柔轮：直筒、锥形、带台阶的，有限元结果显示，锥形过渡区应力集中比直筒低 30%，但加工难度大。最后折中用了带圆角的薄壁段，粗糙度 Ra0.8 以下，还得磁力研磨去毛刺。 有个事特郁闷：样机跑加速老化测试，不到 200 小时，柔轮内壁出现微动腐蚀。排查下来发现波发生器外圈和柔轮内壁之间有微量滑动，润滑脂没填满。后来换了一种粘度更高的氟素脂，预涂在接触面上，问题才解决。教训啊——别以为装配图上画着间隙配合就万事大吉，实际的热膨胀和变形会吃掉间隙。

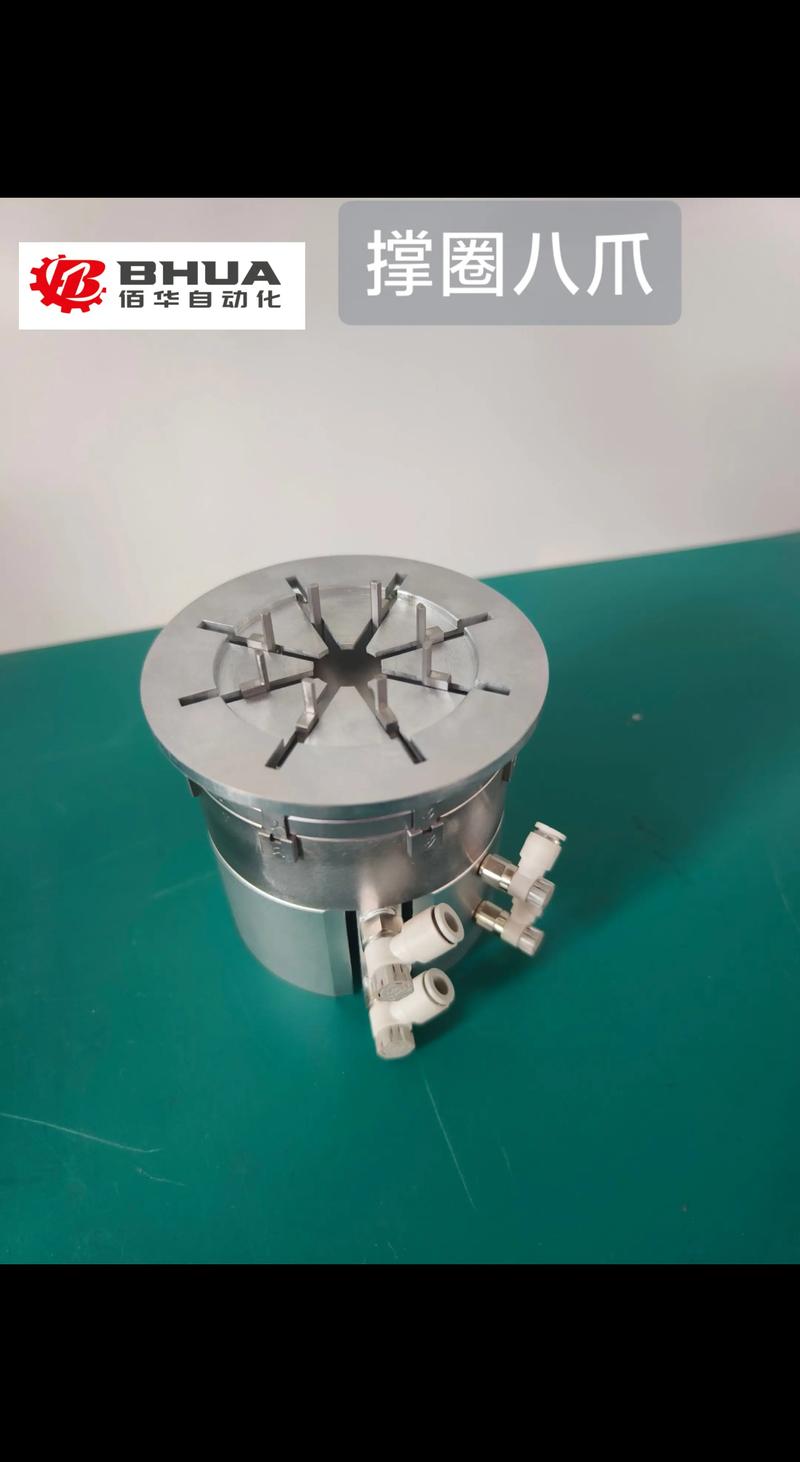

装配调试：一个密封圈都能搞死你
选型权衡：精度、刚度和成本的三体运动

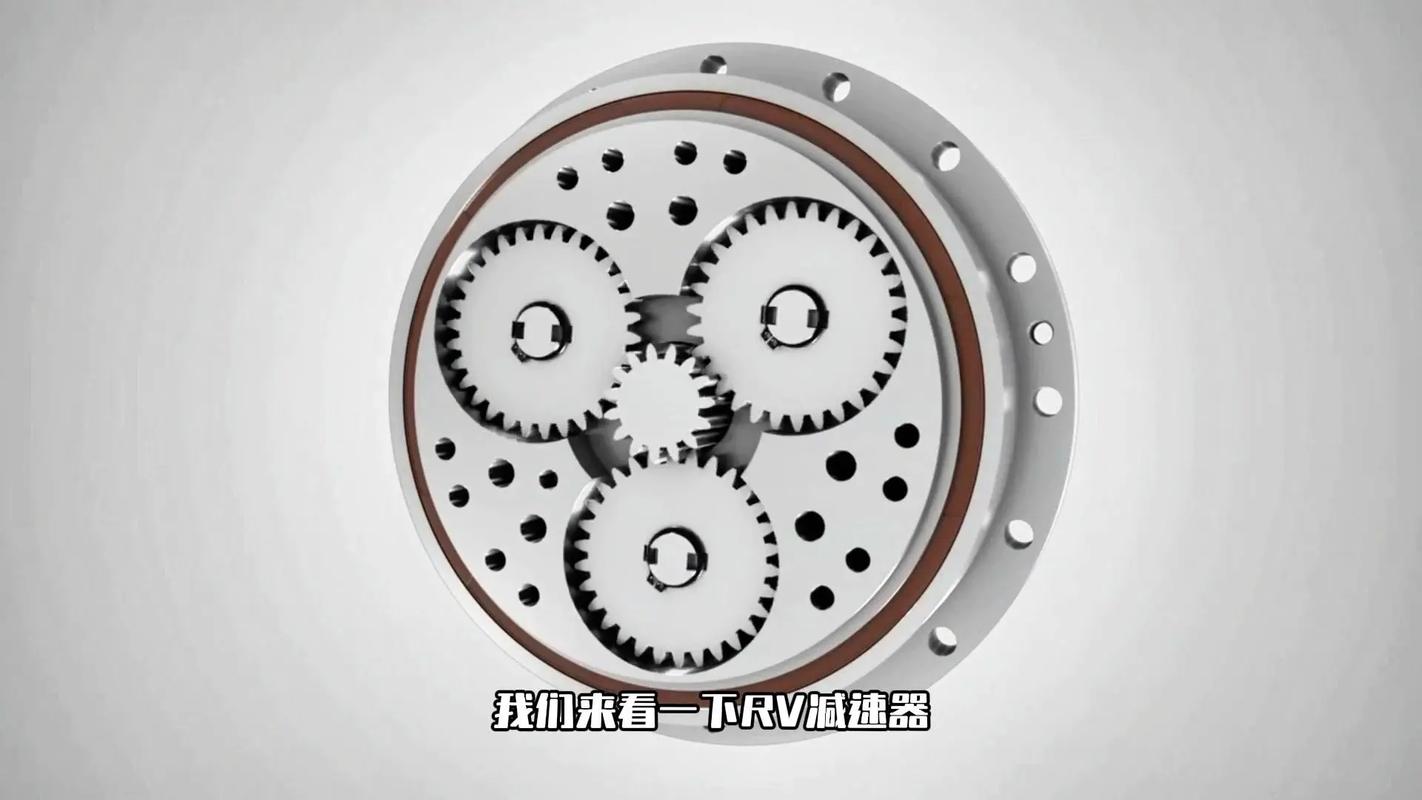

选谐波还是 RV？老生常谈。谐波轻、小、零背隙，但刚性弱，过载能力差；RV 刚猛、耐冲击，但贵、重。对于协作机器人，关节负载不大，谐波是首选；对于重载 Scara 或六轴腕部，还是老老实实上 RV。不过现在有些国产谐波进步很快，比如绿的、来福，价格只有 HD 的一半，精度保持性呢？我们测过一批绿的 LHSG-25-100，初始背隙 10 弧秒以内，跑了 2000 小时后涨到 30 弧秒，还能用，但预感到半年后可能得换。所以寿命标称 10000 小时，得打七折看。 刚度指标看“力矩刚度”曲线，一定要找供应商要滞后回线数据。有些厂商标称刚度很高，但那是线性段，实际有小滞后，反复定位精度会漂移。我曾对比过两家的 14 机型，同样速比 80，额定扭矩下，一家扭转变形角 0.8°，另一家 1.2°，差出 50%。所以别光看样本上一行数字，得看完整测试报告。 最后吐个槽：某些品牌样本把额定扭矩标得贼高，结果必须用他们的专用润滑脂和散热条件，自己设计机壳散热不好，扭矩得降额 30%。我们在结构上加了导热硅脂和散热筋，才勉强达标。所以选型时，散热边界条件一定要跟供应商确认清楚。
