针对中级机械工程师在滚动轴承设计中的常见盲区，结合十余年现场落地经验，分享选型、校核中容易忽略的细节，都是踩过坑才摸出来的干货。
别光套样本，安装误差才是头号杀手
选轴承不是搭积木。对上尺寸就算完？大错特错。
去年我们给南方建材厂做辊式破碎机的从动辊设计，刚接触结构设计的年轻人按传递扭矩算出径向载荷28kN，轴向载荷不到2kN，翻样本看到6206深沟球轴承的额定动载荷是19.5kN，算下来寿命刚好满足10万小时要求，直接敲定了型号。

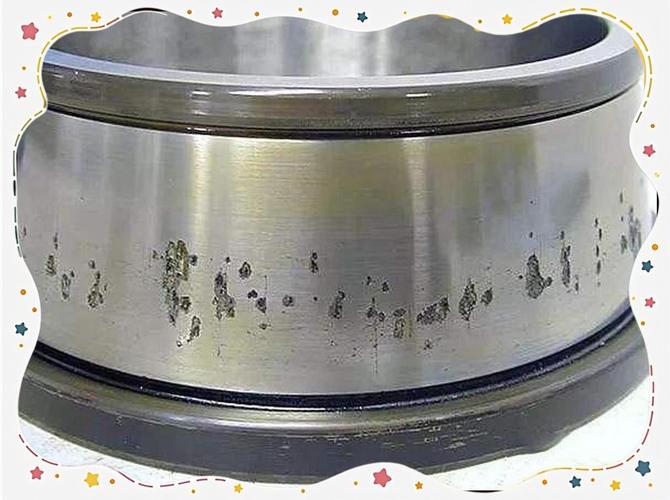

结果呢？试车才一个月，辊子就开始跳振。拆下来一看，内圈滚道已经布满了点蚀坑。
问题出在哪？辊体总长度1.2米，两个轴承座分开加工安装，累计同轴度偏差达到了0.03mm。普通深沟球轴承的允许不对中量不到0.01度，这点偏差刚好卡在了失效临界点上。
后来我们换了同内径的调心球轴承1206，额定动载荷才15.2kN，比原来的6206还低，大家当时都捏着一把汗。结果用到现在，整整三年了，拆开来检查滚道连个划痕都没有。
说实话，很多人选型的时候，眼里只有载荷和尺寸，完全忘了安装误差这个事。长轴组件、分开安装的双轴承座，哪个没点偏差？遇到这种情况，哪怕载荷有富余，留点心，优先选带调心能力的轴承，比后续出问题再整改省事一万倍。
额定寿命公式别死套，工况修正才是核心
谁都知道滚动轴承的基本额定寿命公式，可又有多少人真的把修正系数算对了？

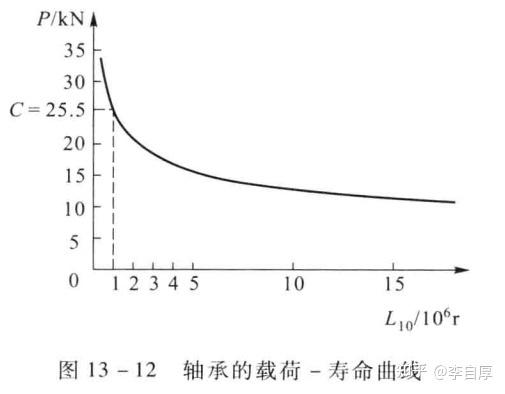

按照GB/T 6391-2010的规定，修正后的额定寿命公式是：$L_{nm} = a_1 a_2 a_3 \left( \frac{C}{f_p P} \right)^\varepsilon$
这里坑就多了。首先是载荷修正系数$f_p$，很多人直接取1.0，觉得我算的载荷已经对了。可冲击载荷呢？启动冲击呢？捏合机、破碎机这类带冲击的设备，启动瞬时载荷能到稳态载荷的两倍，$f_p$最少要取1.5，轻冲击也要取1.2到1.3。我见过不少人这里省了一步，算出来寿命十年，实际用了不到一年就坏了，找谁说理去。
然后是可靠性系数$a_1$，默认的L10寿命是90%可靠性下的寿命，也就是10个轴承里有1个用到这个时间就会坏。要是你做的是关键设备，要求95%的可靠性，那$a_1$就得取0.62，寿命直接打了六折多，很多人连这个系数都不知道，默认用1，能不出问题吗？
还有指数$\varepsilon$，球轴承是3，滚子轴承是10/3，这个数错了，寿命直接差三分之一，别记错。
不过话说回来，也不用太纠结修正系数的精度，工程上本来就是偏保守选，系数取大一点，总比现场失效好。
润滑密封，才是延长寿命的最后一块拼图
说实话，我见过的失效滚动轴承，十个里有七个不是疲劳点蚀，是润滑出问题或者进了杂质。
最常见的坑就是润滑脂填充过多。很多人觉得润滑脂填得越满，润滑越好，结果呢？轴承转动的时候，脂不断被搅拌，温升蹭蹭往上涨，不到三个月脂就变干硬，轴承直接卡死。我之前在连续浇筑线遇到过这个问题，选型一点错没有，运行温度一直75度，换了好几次脂都不行，后来把脂抽出来一半，只留了内腔的三分之一，温度直接降到42度，用了两年都没动过。
记住这个数：转速低于1000转，填充轴承内腔空间的1/2到2/3；转速高于1500转，只填1/3就行。别多填。
然后是密封，露天矿山、食品厂经常水冲的场合，别只装一个普通骨架油封。我见过食品厂的输送辊，用普通骨架油封，每天水冲，三个月就进面粉，磨得滚道坑坑洼洼。后来换成迷宫密封加双唇接触油封的组合，用到现在五年了，拆开来还是干干净净。
高温工况别图便宜用普通锂基脂，一定要用聚脲脂，普通锂基脂100度以上三个月就氧化变质，聚脲脂能耐到180度，差不了几个钱，省好多事。
滚动轴承是最基础的标准件，可越是基础的东西，越容易掉以轻心。很多人觉得照着样本选就行，可现场的工况千变万化，安装误差、冲击、温度、杂质，每一个都能放倒再好的轴承。多留点余量，多想想现场会出什么问题，比对着公式套出来的型号靠谱多了。
