学生永远绕不开的那个坑
我统计过，从大一上机械制图到大三分机械设计课程设计，十个学生里，八个会在同一件事上栽跟头。把螺钉的螺纹画满整个杆部。沉头螺钉的沉孔，刚好和螺钉头齐平，一点余量都不留。内六角孔的深度，刚够螺钉头进去，拧的时候扳手都放不进去。说实话，看多了真的头疼。
我上课的时候拿着实物拆给他们看，螺钉从工厂出来，螺纹末端那几牙本来就是缺肉的，不完整。你把螺纹画到顶，拧的时候根本顶不到孔底，还会把螺纹挤崩。很多人说我用标准件库拖的啊，软件就是这么画的。哦，软件可不会帮你检查装配间隙。软件只给你基础模型，合不合理，还要你自己调啊。
最离谱的一次，有个学生做桌面龙门架的设计，把所有连接螺钉的杆径都做成和孔一样大，开料回来根本装不进去，拿着料件蹲在实验室门口哭，说花了半个月生活费加工的，全废了。我帮他把孔扩了0.2mm，五分钟就装好了，他瞪着眼睛说原来还有这回事。
别背标准，先想受力
我见过太多学生把国标编号背得滚瓜烂熟，M6的螺钉杆径多大，内六角对边多大，说的一点不差，问他为什么连接要留间隙，懵了。很多人默认，螺钉就是「插进去拧紧」，所有地方都要贴死才对。

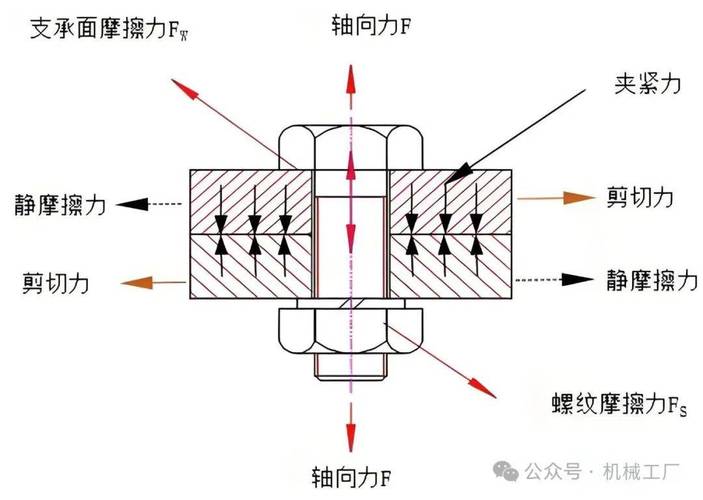

其实刚好反过来。绝大多数受拉螺钉连接，预紧力靠被连接件的压力锁死，螺钉只需要承受拉力。螺钉杆和被连接件的孔之间那点间隙，不是加工误差，是设计故意留的。就是为了让螺钉能拉紧，让两个被连接件贴死。你把孔做成和杆一样大，加工稍微偏一点，螺钉就插不进去，就算插进去，预紧力也全让孔壁承担了，用不了两个月就松了。
去年有个毕业生回校找我，说他之前做的小型云台，批量出货三个月，固定支架的螺钉断了快一成。我看他的图，M3的螺钉，孔也是M3，过盈配合，螺钉整个杆都贴在孔壁上，云台晃的时候，交变载荷全吃在螺钉杆上，不断才怪。后来改了孔，放大0.2mm，只让螺钉头压紧支架，受力立刻对了，再也没断过。也就改了两行图的事，之前绕了大半个月找不到问题。说白了，就是一开始没搞懂螺钉到底是怎么干活的。背标准没用，得搞懂为什么要定这个标准。
还有人喜欢乱选螺钉强度，明明要受大载荷，非要选4.8级的，说便宜。省了一块钱，最后赔几万的开模费，这种事我见的太多了。
磨了三年的教学小改动
原来我上课，和大部分老师一样，先念标准，再讲画法，最后留作业。结果一考一个错，错的还是那几个地方。后来我改了，上课先不讲标准。第一节课先拿两个错的装配模型，让学生分组拆，亲手拧一遍。一个是沉孔刚好齐平的，拧到头螺钉头还翘着，根本压不紧。一个是螺纹画到顶的，拧到一半就卡了，怎么拧都不到位。学生拧两下自己就叫起来了，哦原来这里不对啊。比我讲十句都有用。
我现在还给学生定了两个死规矩。第一，画螺钉先画孔，再画螺钉。别先把螺钉画好了再扩孔，十有八九间隙留不对。第二，只要是通孔连接，螺钉伸出螺母的长度必须留2-3个螺距。别问为什么，拧俩螺母你就知道了，螺纹末尾不完整，留短了根本锁不紧，用一段时间松了，还能再紧一圈。
说实话，现在的年轻人太依赖标准件库了，拖个模型进来就往装配里放，坐标一对就完事，根本不看哪里不对。上次有个学生，把M8的内六角螺钉放到M8的沉孔里，螺钉头高出平面一个毫米，他说软件就是这么给的，我看着都不知道说什么好。软件是死的，人是活的啊。
不过话说回来，螺钉这么小一个零件，哪里值得花这么多功夫教？我一开始也觉得，不就是个标准件吗？后来见多了因为一个螺钉毁了整个设计的例子，才明白，机械设计哪里有什么小事。一个不到一块钱的螺钉，出问题就是整机完蛋。很多新手觉得要搞大结构搞创新才厉害，其实把每个小零件的受力搞对，把每个配合留对，才是基本功。
我改了这么多年作业，最大的感受就是，越基础的东西，越容易错。错的原因不是不会，是根本没往心里去。觉得螺钉嘛，谁不会拧，谁不会画。真到出了问题，才想起哪里不对。哦对了，昨天还有个学生来问我，防松用什么好，我给他说，先把伸出长度留对，把预紧间隙留对，比你加三个垫圈都有用。就这么简单的事，很多人做设计做了好几年都忘了。
