上周帮项目组改一款轻卡的悬架板簧，改到第三版才把刚度和寿命都调合格。踩的坑，比我前两年做全新开发踩的加起来都多。
这个零件说起来太成熟了，从一百多年前汽车诞生就一直在用，很多人觉得不就是几片弹簧钢叠起来，套公式算完就能出图？真做过落地项目就知道，差之毫厘谬以千里。整理的都是我这些年踩过的坑，给做悬架设计的朋友做个参考。
别光套GB/T 19844公式，得留预压余量
很多新手做设计，翻出GB/T 19844的刚度公式算完，觉得数值刚好卡着设计输入，直接出图。我见过刚转悬架的小伙子就这么干，样机出来试车，满载跑了三千公里，刚度掉了12%，直接超出设计要求的偏差范围，整批件都废了。
为什么会这样？两个细节没考虑。第一个，公式里的弹性模量E，没人会改默认值，都取206GPa。但板簧常用的60Si2Mn热轧板，因为冶炼带来的带状组织，实际弹性模量比标称值低3-5%，算出来的刚度本来就虚高。第二个，热处理后的残余应力消除没留余量。
行业标准要求板簧成型后必须做三次额定载荷预压，目的就是让残余应力释放，弧高稳定下来。那设计的时候弧高得比理论值高多少？多片簧留3%-5%就够，少片簧因为单片厚度大，淬火残余应力更高，得放到5%-7%。
之前有家外协厂为了省工序，预压只做一次就交货，结果半年就有超过两成的板簧弧高塌了，我们给终端用户赔了三万多整改费。肉疼。

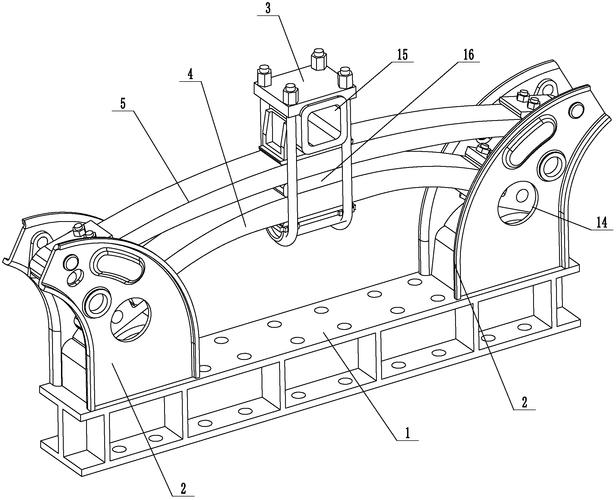

渐变刚度少片簧，别光追轻量化，得避匹配坑
现在商用车都卷轻量化，渐变刚度少片簧取代传统多片等刚度板簧，是大趋势。说实话，减重效果确实香，同刚度下能轻三分之一左右。但很多人做选型的时候，只算总刚度对不对，不管渐变区间的匹配，一上车试就出问题。
去年我做一款4.5吨蓝牌轻卡的悬架，一开始为了凑轻量化指标，选了三片渐变刚度板簧，总刚度刚好符合要求。结果试装完跑，空载过个减速带就打底，颠得驾驶员骂街，满载的时候又硬得离谱，拉绿通的苹果都颠坏了。

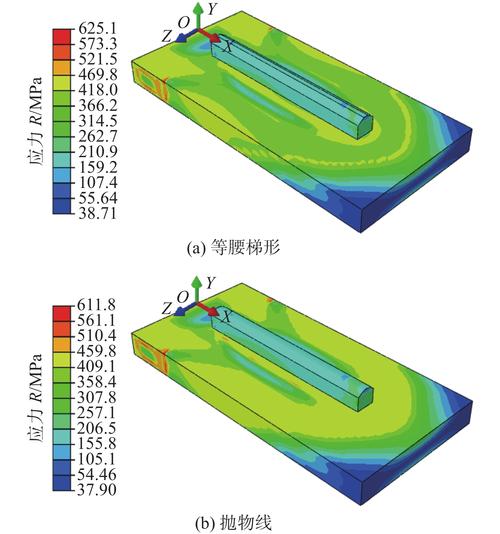

问题出在哪？渐变段的过渡斜率没匹配常用载荷区间。渐变刚度板簧的优势就是空载刚度低、舒适性好，满载刚度高、承载性强，刚度变化点必须落在空载到半载的常用载荷区间，过渡区的曲率还不能突变，不然应力直接集中，断片全断在过渡区。
不少小厂做渐变厚度，是用激光切割修形出来的，切完不打磨过渡区，粗糙度直接差好几个等级，应力集中系数比设计值高30%，跑个一万公里就断，这种案例我见过不下五个。
不过话说回来，不是所有场景都适合上少片渐变簧。你做工程自卸车，天天跑烂路还经常超载，老老实实做多片等刚度，维修方便，成本还低，别为了KPI硬上少片，最后出问题擦屁股的还是你自己。

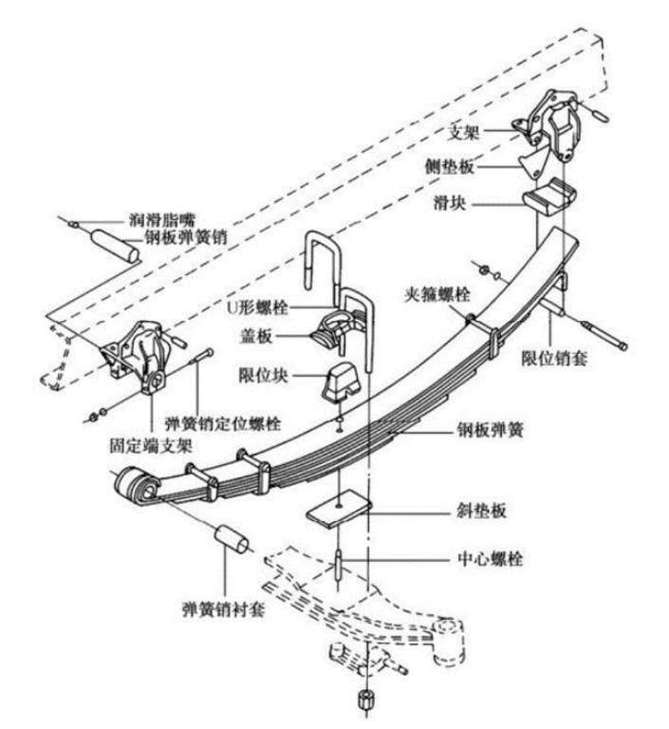

端部固定的细节，直接决定板簧寿命
大部分人做板簧设计，所有精力都放在片数、厚度、刚度计算上，端部固定方式随便抄老图纸，结果寿命直接砍半。
就说常见的两种固定方式：盖板式和压板式。很多人觉得不就是压上去，区别不大？我之前做过同一款板簧的疲劳对比试验，压板式固定的根部应力，比盖板式高18%，疲劳寿命差了一倍还多。
为什么？压板式固定是把板簧端部牢牢压死在车架纵梁上，板簧变形需要端部滑动的时候滑不动，变形产生的弯矩全部堆在了第一片的根部，时间一长，应力疲劳直接断根。只有轻载小吨位的城市客车，载荷小变形小，才能用压板式。但凡你做吨级以上的商用车重载悬架，一定要用盖板式，给端部留10-15mm的纵向活动间隙，让板簧变形的时候能自由滑动，释放多余弯矩。
还有中心螺栓这个小零件，很多人选直径、预紧力都随便来。实际上中心螺栓预紧力不够，板簧各片之间会产生相对滑动，用不了多久就会磨出凹坑，刚度掉得飞快。就拿常用的M12中心螺栓来说，预紧力必须打到40kN以上，对应扭矩大概是120N·m，别靠手拧到拧不动就完了，必须按工艺要求打扭矩。
板簧这个零件，说简单也简单，说难也难。几十年的成熟结构，规范给你的都是基础框架，真正能做好的，都是记得住这些坑、愿意抠细节的人。
毕竟机械设计，拼到最后就是拼细节。
