摘要：很多做机械设计的朋友，选扭转弹簧的时候总跟着国标选型表抄参数，最后样机测试出问题，拆开来才发现根本不是载荷算错，是你忽略了安装细节和隐性的应力要求。我做了十几年传动与弹性零件设计，踩过的坑比很多年轻工程师画过的图纸还多，今天就把实际项目里攒的经验分享出来。
别只会套选型表，扭转弹簧的初始预扭就坑过无数人！
很多人计算扭转弹簧，只盯着工作扭矩和工作扭转角，直接套公式选钢丝直径和圈数，装上去一试，用不了几次就松垮回不去。我刚工作那年做汽车门把手回位机构，就踩过这个坑。那时候主机厂给的要求是开门需要1.2N·m扭矩，我算来算去选了个标准规格，装机测试第一次没问题，开关三次就松了，扭矩直接掉到0.7N·m，差点把项目给做砸了。

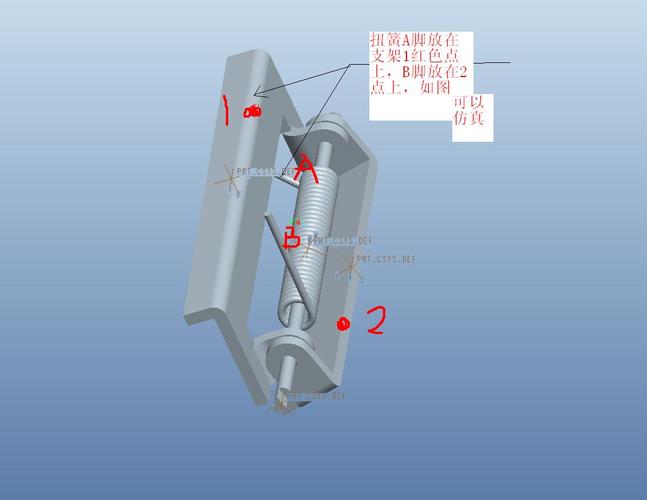

问题出在哪？你把弹簧装上去的时候，本身就给了一个初始预扭角度啊。扭转弹簧的实际工作扭矩公式根本不是你抄的T=kθ，是T = k(θ + θ0)，k是扭转刚度，θ是工作扭转角，θ0就是你安装必须的预扭角。很多新手直接把θ0丢了，导致实际工作的扭矩储备直接不够，用几次就松弛。
GB/T 1239里面其实明确标了，计算有效圈数的时候，必须预留预扭产生的残余变形量，说实话，我见过工作五六年的工程师都没翻到过这一条。预扭也不能随便加，控制在最大允许扭转角的20%~30%就够了，要是超过最大工作应力的80%，用不了半年扭矩就能掉20%以上，彻底废了。
哦对，冷卷扭转弹簧有个小技巧，静载荷场合加合理的预扭，反而能利用残余应力提升屈服强度，能扛更大的载荷。但变载荷场合千万别试，残余应力会加速疲劳裂纹扩展，死得更快。
扭臂设计的隐形陷阱：应力集中才是断裂的元凶
我接触过的扭转弹簧失效案例，十有八九不是断在弹簧圈上，是断在扭臂和圈体连接的根部。上个月还帮一个做户外电动门的客户改设计，他们批量出货的产品，三个月返回来17个弹簧断裂，全断在根部，剖开看，根部就是个直角过渡，连个圆角都没磨。
很多人选弹簧，只关心钢丝直径、中径、圈数，扭臂的过渡圆角全交给弹簧加工厂随便做，这不断才怪。按照GB/T 1239.3的要求，扭转弹簧扭臂根部的圆角半径不能小于0.5倍钢丝直径，很多小加工厂为了省折弯的工序，圆角连0.1倍都不到，应力集中系数是圆角设计的三倍还多，疲劳寿命直接降到原来的十分之一。
要是扭臂受力是向外拉开的，根部拉应力会和扭转应力叠加，这时候圆角还要放大，至少得做到1倍钢丝直径。别嫌麻烦，改个圆角的事儿，能省掉后面多少返工的成本。
还有个容易漏算的点，扭臂越长，附加弯曲应力越大。很多人为了安装方便，把扭臂做的很长，设计的时候只算了弹簧圈的扭转应力，完全忘了扭臂本身的弯曲应力，断了都找不到原因。给大家一个我常用的经验公式，附加弯曲应力σb = 32TL/(πd3)，T是工作扭矩，L是扭臂长度，d是钢丝直径，总应力加起来不能超过材料许用应力的80%。记住这个，能少踩一半的坑。对吧？
选型与材料的权衡：适合的才是最好的
不过话说回来，很多人一上来就选最贵的进口琴钢丝，或者316不锈钢，贵了好几倍，性能反而不如普通碳素钢丝。选材料先看工况，别瞎堆料。
静载荷、常温、无腐蚀的场合，用GB/T 4357的普通碳素弹簧钢丝就够了，一块多钱一公斤，性能完全满足要求，性价比拉满。变载荷、循环次数超过一万次的，再考虑用琴钢丝或者油淬火回火钢丝，强度高，疲劳性能好。不锈钢什么时候用？潮湿、腐蚀环境，比如户外阀门、医疗器械，那必须用，但是有个点很多人都栽了——不锈钢的弹性模量比碳素钢丝低5%左右，选型的时候一定要把钢丝直径放大一档，不然刚度不够，扭矩达不到要求。
中径的选择也有讲究，很多人不知道，扭转弹簧承受扭矩的时候，中径会缩小。如果你是把弹簧套在轴上用，弹簧中径一定要比轴的直径大0.3~0.5mm，留够变形间隙，不然扭的时候弹簧中径缩小，直接蹭轴，摩擦磨细钢丝，用不了几千次就断了。要是装在孔里用，孔径要比弹簧中径大0.5~1mm，同样留变形空间。我之前做分度盘定位弹簧，就是没留这个间隙，两千次就断了，改了间隙之后，十万次都没出问题。
还有回位不到位的常见问题，除了预扭不够，很多是固定方式的问题。扭臂插在固定孔里，孔别做大，比扭臂直径大0.1~0.2mm就够了，间隙大了扭臂会歪，实际扭转角直接跑偏，回位当然不准。
扭转弹簧看起来简单，就是一根钢丝绕几圈弯两个脚，真要做好，全是细节。很多机构翻来覆去找不到问题，拆解开才发现就是弹簧一个小参数错了。多结合实际安装场景想问题，别只会对着选型表抄，就够了。
