摘要：本文分享了冲压件设计从前期对齐到量产落地的一线工程经验，整理了多个实际项目中踩过的坑，以及可直接复用的设计参数和规则，适合有基础的中级工程师参考。
很多人觉得冲压件不就是切裁剪折，画个框标上尺寸就行？真不对。我见过太多看起来完美的图纸，开模试模的时候全是问题，要么开裂要么回弹超差，改到最后重新开模，几十万打了水漂。
被忽略的前期工艺对齐
说实话，大部分设计踩坑，都不是强度装配的问题，是设计压根没考虑冲压能不能做出来。之前碰过一个汽车门锁加强板的项目，图纸画得很漂亮，强度校核全过，就是翻边那里出了问题。设计师给的翻边内圆角是R0.4，料厚是1.5mm的DC01冷轧板。算一下，最小弯曲半径才0.27t，远低于低碳钢要求的0.5t。
试模第一模，翻边全裂。没错，全裂。

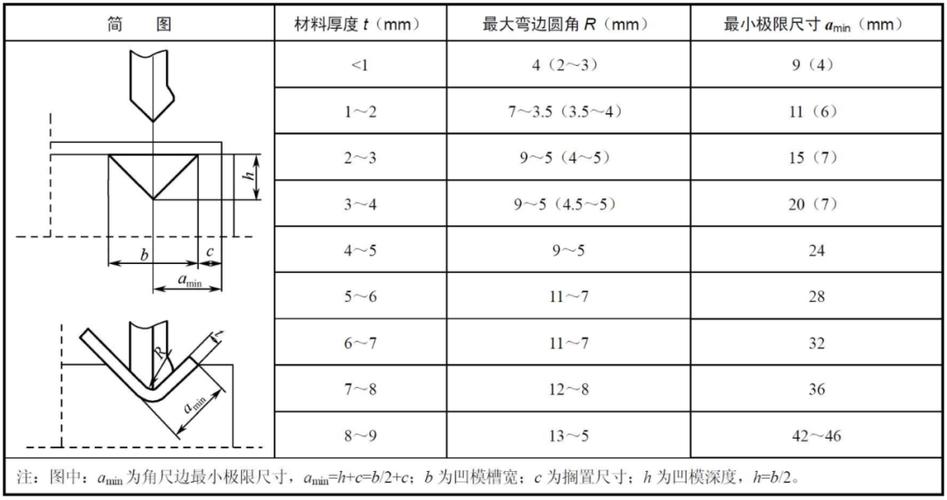

根据行业通用的规则，不同材料的最小内弯曲半径有明确要求：低碳钢软态是0.5t，半硬是1t，奥氏体不锈钢是1~1.5t，铝合金是1t。这里的t就是零件料厚，低于这个值，开裂概率接近100%，什么润滑什么调整压边力都救不回来。
现行的GB/T 13914-2013冲压件尺寸公差标准里，也明确标注了不同工艺能达到的极限尺寸，很多人从来不看，全凭感觉画。
还有个常见坑，就是孔位距离折弯边太近。1mm料厚，你把孔放在离折弯边1mm的位置，折弯一拉伸，孔直接变成椭圆，攻螺纹都拧不进去。通用规则是，孔边到折弯线的距离必须大于2倍料厚，料厚越厚，留的余量还要再加，不然必变形。
回弹控制：设计阶段就能解决大半问题
回弹是冲压件的头号精度杀手，很多人碰到回弹超差，第一反应就是加一道整形工序，多花一套模具钱不说，生产效率还降了。其实大部分回弹问题，设计阶段做个补偿就能解决，根本不用额外加工序。

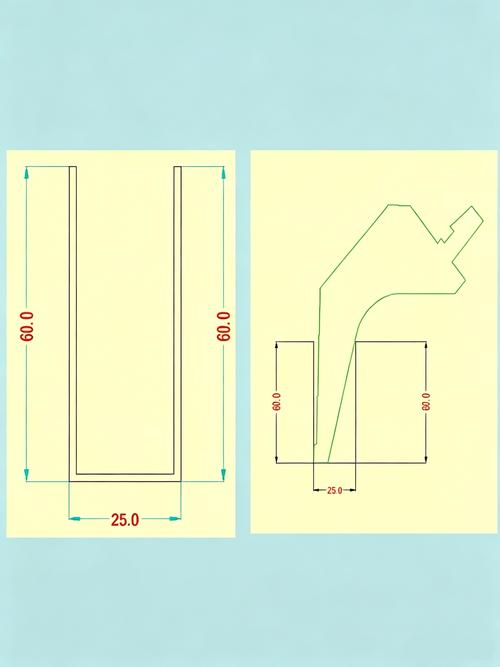

之前做空调外机的安装支架，U型折弯设计要求90度，一开始没做补偿，出模后回弹了2度，两个安装孔的中心距偏了1.2mm，螺栓根本穿不进去，整批试模件全废。后来我们把两个折弯边分别做了1.8度的内斜补偿，再试模，角度直接回到89.9度，完全符合要求。
这里给个可直接复用的经验值：料厚小于2mm的低碳钢U型折弯，回弹补偿量一般取1~2.5度，具体数值可以根据你的折弯圆角调整，圆角越大，补偿量越大。要是是高锰钢或者不锈钢，补偿量再加一倍就差不多。
不过话说回来，不是所有回弹都靠补偿就能搞定。尺寸超过500mm的大件，或者精度要求达到IT6级以上的件，该做整形还是要做整形，但设计的时候提前给整形留好预压余量，比你试模失败了再改模，成本低太多了。
细节里藏着你看不见的成本陷阱
冲压件设计的成本，一半是开模，一半是材料，很多细节设计不对，平白多花几十万都不知道怎么回事。
比如内圆角，很多设计师图好看，所有内圆角都统一给R1，不管零件多大料厚多厚。实际上冲模的刀口圆角太小，冲压的时候应力集中，刀口用不了几千次就崩刃，模具寿命直接降一半，换一次刀口大几千，批量生产一年下来，换刀口的钱都够开半套新模了。一般来说，内圆角最小做到0.8t就够，除非结构要求，别做更小的。
还有排样利用率，很多设计根本不考虑落料排样，做出来的零件废料率超过20%，我之前见过一个汽车牌照安装板，原来单个设计排样，废料率23%，一年十万件，光是废料就扔出去十几万。后来改成对称成对设计，对冲冲裁，废料率直接降到7%，一年省出的钱够给整个项目组发奖金了。设计的时候多留一毫米，让排样能共用边，这钱不就省下来了？
还有公差，别乱提高精度。很多人张口就要尺寸公差±0.05，普通冲压根本达不到，非要做精冲，成本直接翻三倍。根据GB/T 13914-2013，100mm尺寸范围的普通冲压，ST6级公差是±0.15，已经能满足90%以上的装配需求，你要更高精度再提，没必要为了没用的精度多花钱。
冲压干的时间越长，越觉得设计的核心不是满足图纸要求，是把问题解决在开模之前。多跟冲压工艺师聊十分钟，比你画三天图改十次模有用得多。少踩一个坑，就是给项目省几万块，攒的经验多了，做出来的东西自然一次就成。
