上周帮一个做螺杆空压机的客户改完轴系，对方总工拍着桌子说早知道不省那0.2mm的轴径余量，也不会在出厂试机时振速直接飙到11.2mm/s——离GB/T 6075.1规定的1级刚性支承限值只差0.3。
摘要：很多做了五六年机械设计的工程师，碰到转子振动的问题还是习惯性靠经验拍脑袋，要么把临界转速算得脱离实际支承条件，要么忽略高阶振型的影响，最后花了几倍的成本改结构。这篇分享全是我这十几年在风机、空压机、中小型汽轮机轴系设计里踩过的实坑，没有空泛的公式推导，全是能直接落到图面和调试现场的实操要点。
别把临界转速算成孤立的数字

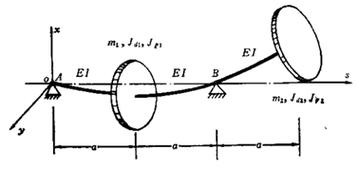

很多刚接触转子设计的工程师习惯把教材里的单圆盘简支梁临界转速公式直接套到实际轴系上，算出来的结果看着和参考值差不了多少，却偏偏没意识到从轴承滚动体的接触变形、轴承座与基础的连接刚度、甚至轴上套装零件的实际配合过盈量，每一个参数的偏差都能让最终的临界转速值偏移20%以上。
我之前碰到过一台离心通风机的设计，按理想简支梁模型算的一阶临界转速是2850rpm，选的工作转速是2950rpm，本来想着离临界只差100rpm，只要过临界的时候快一点就没问题。结果实际试机的时候，转速刚爬到2600rpm，轴承座的振速就直接冲到了8mm/s，根本等不到额定转速。后来拆下来重新算，才发现用的深沟球轴承实际预紧力只有设计值的60%，支承刚度比理想简支的假设值低了35%，直接把一阶临界转速拉到了2580rpm——刚好卡在升速区间里。
更坑的是滑动轴承的油膜刚度。之前给一台中小型汽轮机做轴系核算，一开始按干轴的弹性模型算出来一阶临界是3200rpm，工作转速是3000rpm，留了7%的裕度，看着挺安全。结果导入可倾瓦的油膜刚度参数再算，一阶临界直接掉到2100rpm，离工作转速差了快1000rpm。现在想起来都后怕，当时如果按干轴的结果定轴系尺寸，机组跑到额定转速的时候直接就撞轴了。
振型的权重，比你想的重要10倍

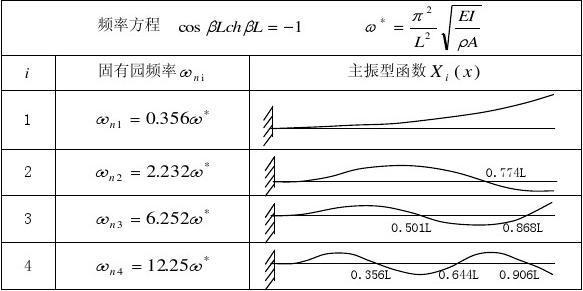

算完临界转速就收工的人，迟早要栽跟头。我之前设计过一台卧式离心泵的轴，按单圆盘模型算的一阶临界是1450rpm，二阶临界是4300rpm，工作转速是2950rpm，刚好卡在两个临界的中间，按理说安全裕度拉满了。结果试机的时候，转速爬到2400rpm左右，轴端的密封位置振速突然飙升到15mm/s，怎么平衡都压不下来。
我当时拿着计算结果表翻了三页，真想给当初画图的自己一拳。原来二阶临界的实际值不是4300rpm，是2420rpm——之前算的时候只盯着一阶的结果，根本没把悬臂端的叶轮质量换算进去，导致二阶固有频率的计算值偏了快一倍。更要命的是，这个二阶振型的悬臂端参与因子达到了0.42，也就是说哪怕激励频率只和固有频率差了5%，振动幅值也能被放大好几倍。
现在我做轴系计算的时候，一定会把前3阶振型的参与因子全部列出来，只要参与因子超过0.3的模态，哪怕对应的临界转速离工作转速差了30%，也要把支承刚度或者轴径调整一下，把这个临界值推到工作转速区间之外。说个很实在的权衡：你把轴径从45mm加到48mm，材料成本也就涨了3%，但一阶临界能从1800rpm拉到2400rpm，二阶临界能到4200rpm，整个工作区间的安全裕度能提一倍，比你后来在轴端加阻尼环、在轴承座灌水泥块的成本低多了。
现场调试的那些“玄学”，其实都是转子动力学的常识
说实话，我见过至少三起花了几万块做现场动平衡，最后发现根本不是转子问题的案例。有一次某台引风机，现场平衡了三次，每次在3000rpm下的振速都卡在6.8mm/s，离GB/T 11348.2规定的限值差0.2mm/s，怎么调都上不去。后来拿振动测振仪扫了一下频谱，发现基础的垂直方向固有频率刚好是50Hz，和转子的工频完全对上了。
白瞎了几万块。
原来施工队在浇基础的时候，预埋的地脚螺栓没有完全拧紧，基础的支承刚度比设计值低了40%，固有频率从原来的62Hz掉到了49Hz，刚好卡到工频上。这种情况你就算把转子平衡到G0.4级的精度，振动幅值也降不下来，因为激励的来源不是转子的不平衡，是基础的共振。
还有个很多运维人员不当回事的细节：跨越临界转速的时候，一定要保证足够的升速率。之前给燃气轮机做的启动程序，一开始设置的升速率是每分钟300rpm，过一阶临界（1800rpm）的时候刚好在这个转速点停留了10秒，轴的挠曲直接把炭环轴封磨出了一圈深沟，光换密封就花了两万多。后来把升速率调到每分钟1200rpm，过临界的时候最大轴振才120μm，远低于300μm的许用值。
转子动力学从来不是什么高高在上的高等数学题目。你在画图的时候多考虑10%的支承刚度余量，在计算的时候多扫一遍高阶振型的参与因子，在现场调试的时候多摸一下基础的振动幅值，就能避开90%的坑。别等出厂试机的时候振速爆表了才翻教材，那时候改结构的成本，是设计阶段的100倍都不止。
