振动隔离设计踩坑笔记:别让隔振器成了共振放大器

上次去苏州某半导体设备厂做调试,客户花了大价钱买的进口主动隔振台,开机10分钟,晶圆台的振动幅值比没开的时候还高30%。 我蹲在机柜旁边测了俩小时,拍着脑袋想笑。 他们把隔振台的固有频率设到了和厂房空调风管的激励频率刚好重合的点上。这不是隔振,是给共振递话筒啊。

别上来就套公式:先搞懂你面对的到底是哪种振动源

很多新人上来就套隔振效率公式T=1/|1-(f/fn)²|,不对,得先分清楚是基础激励还是设备本身的扰动力激励——机床的主轴转动是自身扰动力,厂房地面的冲压机传过来的是基础激励,两者的隔振设计逻辑差很多。 举个例子。 之前做三坐标测量机的隔振,一开始按设备自身扰动力算,选了固有频率12Hz的橡胶隔振垫,结果测出来隔振效率才27%。后来才发现隔壁车间的冲床是10Hz的基础激励,刚好落在隔振系统的共振区附近。 这里必须把传递率曲线的关键点记死:f/fn=√2的时候是隔振的真正起点。小于这个值的时候,隔振器不仅不隔振,还会放大振动——放大倍数最高能到Q倍,Q是阻尼比的倒数,普通橡胶隔振垫的阻尼比大概0.05,那放大倍数就是20倍。 我的天。 之前遇到过一个客户,把精密分析天平垫在普通的橡胶垫上,结果天平的示值漂移比直接放花岗岩台面上还大。就是因为空调风机的5Hz激励,隔振器固有频率是6Hz,f/fn都不到1,直接跑到共振峰上去了。

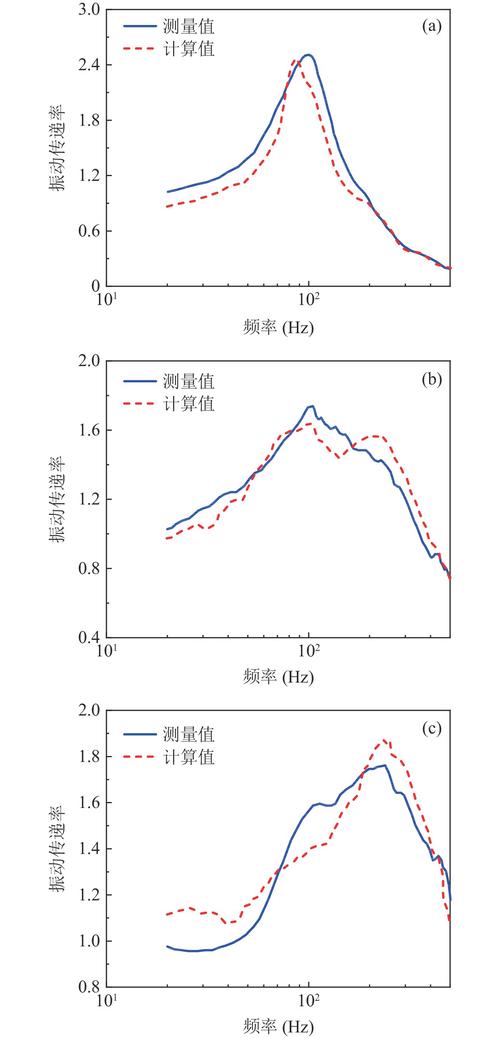

振动隔离基础激励与扰动力激励传递率对比曲线
振动隔离基础激励与扰动力激励传递率对比曲线
真的,我见过太多这种想当然的操作了,总觉得垫个软东西就万事大吉,根本没算过自己面对的激励频率到底在哪个区间。别拿通用参数套所有场景,你面对的振动源是旋转设备的工频?是冲床的脉冲激励?还是建筑结构的微振动?每一种的隔振设计思路全不一样。

选型别光看参数表:那些藏在样本里的坑

现在很多隔振器厂商的参数表,都是在实验室理想状态下测的,实际装到现场根本不是那回事。 比如常用的钢丝螺旋隔振器,样本上写的固有频率2Hz,阻尼比0.03,隔振效率90%以上——那是空载状态下测的啊!你把1吨的设备压上去,静变形直接超了额定值的30%,固有频率直接漂到3.5Hz,要是现场的激励是3Hz,那不就直接撞共振了? 还有那个便宜的橡胶隔振垫,很多人觉得性价比高,随便裁一块就用,根本没考虑橡胶的老化问题。我之前在一个光学实验台项目里,用的普通丁腈橡胶垫,三年之后橡胶硬得跟石头一样,固有频率从8Hz涨到了14Hz,刚好和实验台上方的行车运行激励频率对上。每次行车开过,实验台上的干涉条纹直接跳成波浪形,折腾了快俩月才找到问题根源。
不同负载下钢丝隔振器固有频率偏移实测曲线
不同负载下钢丝隔振器固有频率偏移实测曲线
现场快速估算的时候,别去翻那些复杂的样本参数,记住那个工程上最常用的静变形公式:fn=(1/(2π))*√(g/δ)。静变形10mm对应的固有频率大概5Hz,25mm对应3.2Hz,50mm对应2.2Hz,这个数记牢了,比翻样本快多了。 按照GB/T 50463《隔振设计规范》的要求,隔振系统的固有频率和激励频率的比值至少要大于2.5,最好是3以上,不然隔振效率根本达不到要求。 这里还要掰扯清楚阻尼的误区。很多人觉得阻尼越大越好,不对。阻尼大了,f/fn=√2之后的传递率会快速升高,隔振效率掉得厉害——比如阻尼比0.2的高阻尼橡胶,在f/fn=4的时候,传递率是0.1,隔振效率90%;但如果是阻尼比0.03的钢丝隔振器,同样的频率比,传递率才0.005,隔振效率99.5%。 但是阻尼小了也不行。设备开机的时候,转速从0升到额定值,刚好经过隔振系统的固有频率点,要是阻尼太小,那振动能把设备上的固定螺丝都震松。 所以选型哪有什么万能的最优解啊,全是权衡的艺术。

现场调试的细节:比设计计算更重要的事

很多人把隔振器装完就完事了,根本不做现场的固有频率实测。 比如上次遇到的那个半导体设备项目,装完隔振器之后,用力锤敲一下设备的底座,测出来的固有频率和设计值差了快40%。为啥?因为设备的底座刚度不够,隔振器装上去之后,整个系统的刚度是隔振器刚度和底座刚度的串联,底座刚度只有隔振器的2倍,那整体固有频率直接比设计值低了快30%。 还有那个容易被忽略的接地问题。很多隔振器是金属骨架加橡胶层的结构,装完之后设备和地面的电导通性就没了,精密电子设备的静电泄放通路直接断了,动不动就报静电故障。我之前遇到过一个客户,查了半个月的静电报警原因,最后发现是隔振器的橡胶层把电给隔住了,换了带导电丝的隔振垫之后,故障直接消失。 哦对,还有那个“二次共振”的坑。你把设备和地面的振动隔开了,但是设备内部结构自己的固有频率和隔振系统的频率撞上了。比如之前做的激光切割设备,隔振系统的固有频率是3Hz,但是设备的悬臂横梁的一阶固有频率刚好是6Hz。当设备上的风机激励频率是3Hz的时候,经过隔振器的传递,刚好把悬臂的模态给激发出来了,切出来的工件表面全是规律的振纹。一开始以为是导轨的问题,拆了导轨换了新的还是不行,最后做模态分析才找到根因,在悬臂上加了个阻尼块才解决。 说真的,做了快15年的机械设计,我现在看到“隔振”两个字都条件反射地先摸一下底座刚度,先测一下现场的实际振动频谱,根本不敢直接对着样本表下单。 振动隔离这东西,从来不是什么高深的黑科技。 很多人觉得隔振设计是靠玄学,其实哪有什么玄学,无非是你有没有真的蹲在现场测过每一个频段的激励,有没有真的算过每一个负载下的固有频率偏移,有没有真的考虑过橡胶老化、底座刚度这些没人写在教科书里的细节。 别总迷信进口的隔振产品。之前帮客户测过某大牌的主动隔振台,参数写得天花乱坠,实际在10Hz附近的传递率居然比国产的被动隔振器还高,说白了就是没针对现场的激励频段做校准。
