上个月帮客户改的一台户外储能柜，当初设计方拍胸脯说散热裕度留了30%，结果入夏第三周就报电池温差超15℃的故障——拆开一看，整个风道的热短路问题，从设计图阶段就埋了雷。
聊点实操层面的热管理设计逻辑，不掰扯教科书里的Nusselt数推导，只讲你出工程图、选零件、做样机测试时容易漏的、查多少文献都未必能碰到的实际权衡。
别把热阻网络当万能公式算
很多人做热设计的第一步，就是套热阻网络模型，把热源到环境的每一段热阻列出来，加总算结温。逻辑没毛病。
但问题是，模型里填的数值，跟实际装配出来的数值，往往差得离谱。

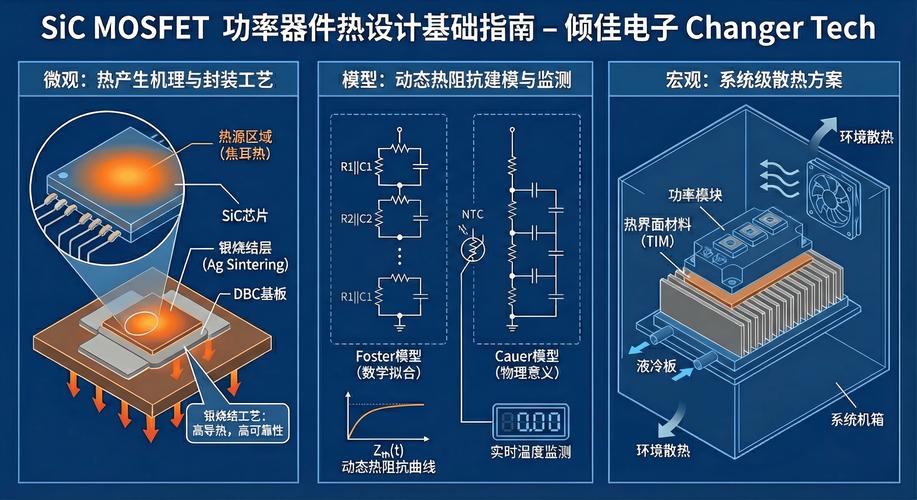

我见过太多项目，光导热垫的选型表就做了三版，从1W/m·K的普通硅胶垫换到6W/m·K的相变材料，材料成本翻了五倍，最后问题出在机加工的公差没卡对——功率模块的安装面平面度超了0.1mm，导热垫压不实，缝隙里全是空气隙，接触热阻直接比手册标称值高了3倍。
说实话，刚入行的时候我也犯过这种傻。当时给一台伺服驱动器选散热器，按手册给的接触热阻算下来留了50%的裕度，觉得肯定没问题。结果样机满功率跑了20分钟，IGBT的结温直接冲到127℃，触发了过温保护。拆下来拿塞尺一量，机加工厂做的安装面平面度是0.2mm/100mm，比图纸要求的0.05mm/100mm差了四倍。当时在测试台边站着，人都傻了。
这里要提一句，按照GB/T 4937-2012里对半导体器件安装要求的规定，功率器件的安装接触面平面度不能超过0.05mm/100mm，表面粗糙度要控制在Ra1.6以内，安装扭矩要严格按器件手册的要求打——差2N·m的扭矩，导热垫的压缩量不够，实际热阻就能翻一倍。
很多人算模型的时候，总觉得材料热导率越高越好，却忘了接触热阻在整个热阻链路里的占比，往往能到30%以上。你花大价钱买了高导热的铝基板，结果安装面的公差没卡对，所有的性能优势全被接触热阻吃掉了。冤不冤？
风道设计里最容易忽略的“热短路”陷阱
主动散热的设备，风道设计是核心。但我见过至少一半的风道设计，都栽在同一个问题上——热短路。
说白了就是，刚排出去的热风，还没飘远，就被进风口的负压重新吸回设备里，导致进风温度比实际环境温度高一大截。
之前做5G AAU设备的早期样机，实验室测的散热性能完全达标，拿到户外站点一装，环境温度32℃，设备跑满功率半小时就报过温。把设备拆下来转了个90度的方向，让出风口对着开阔的方向，过温故障直接消失——连风扇转速都没调。

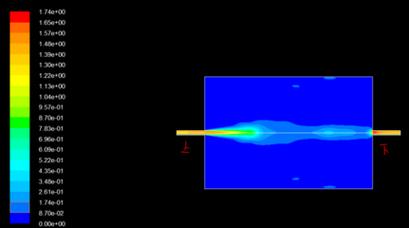

事后拆流场仿真一看，原来的安装方向上，出风口和旁边的塔架距离只有20cm，排出去的热风碰到塔架的壁面反弹，直接绕回了进风口，实际进风温度比环境温度高了8℃。
太坑了。
很多人设计风道的时候，总想着把鳍片正对进风口，让冷风直接吹到热源位置，换热效率最高。却忘了留足够的隔挡距离，避免进出风的流场互相干扰。按照我们测了十多台样机摸出来的经验值，进风侧和出风侧的隔挡高度，至少要比散热器的厚度高1.5倍，隔挡和散热器的间距要大于鳍片总高度的0.8倍，才能把热短路的影响控制在2℃以内。
还有个容易漏的点：算风扇选型的时候，很多人只算鳍片的风阻，不算进风口滤棉的阻力，不算密封边的漏风。比如IP54防护要求的设备，进风口要装聚酯滤棉，这个滤棉在额定风量下的风阻往往有30-50Pa，要是你选风扇的时候没把这部分阻力算进去，实际装上去之后，风量能直接掉30%。
之前有个做户外充电桩的客户，选的风扇标称风量有200CFM，算下来散热裕度留了25%，结果装上去测，实际风量只有110CFM——就是因为没算滤棉的风阻，最后不得不把风扇换成高风压的型号，结构开孔的位置全改了，耽误了整整两周的项目进度。
极端工况下的热冗余，别按“满打满算”留裕度
很多人做热设计的裕度，都是在实验室理想工况下算的：25℃环境温度，额定功率，新的导热材料，新的风扇，鳍片表面干干净净，算出来的最高温度比允许值低个10%，就觉得裕度够了。
错。
设备是要在现场用五到十年的。这十年里，导热垫会老化，热阻会涨30%；风扇轴承会磨损，风量会掉25%；鳍片表面积灰，对流换热系数会降20%；现场的安装位置可能是西晒的墙根，可能是离地面30cm的地面，夏天的路面温度能到60℃，太阳直射的附加热负荷能到1000W/㎡。
这些因素加起来，你当初在实验室留的那点10%的裕度，可能在设备用了第三年就被磨没了。
去年去现场排查故障，看到一台装在西晒墙根的工业网关，外壳摸上去都烫手，拆开一看，设计的时候根本没考虑太阳辐射的热负荷。按照GB/T 2423.21-2008里的试验要求，户外设备必须考虑太阳辐射带来的附加热量，1000W/㎡的直射强度，能让外壳表面的温度比环境温度高20℃——你按35℃环境温度算的散热能力，实际太阳一晒，直接就超温了。
我们现在做户外设备的热设计，从来不会按气象站测的历史最高温算进风温度。针对地面安装的设备，直接在设计值上再加20℃的温升余量；针对太阳直射的安装位置，额外加100W/㎡的热负荷；针对全生命周期的性能衰减，直接在散热能力上留30%的冗余。
一开始有人说我们太保守，浪费成本。但从这几年的现场反馈来看，凡是按这个标准做的设备，入夏之后的过温故障比之前少了80%。
热管理这东西，从来不是靠选最贵的散热器、最大的风扇就能做好的。它是个跟公差、跟流场、跟全生命周期衰减、跟现场安装位置较劲的活儿。
你在CAD图上多画1mm的隔挡，在公差表里多卡0.02mm的平面度，在选型表上多留20%的长期衰减裕度，比你花十万块做一轮高精度CFD仿真的实际效果还好。
毕竟，工程设计的本质，从来不是追求理论上的最优解，而是要保证设备在各种你想不到的烂场景下，还能正常转。
