聊点实在的，机械设计岗提了三年的质量闭环，很多人觉得是质量部的KPI，是墙上贴的ISO9001文件，是填不完的整改单。这篇内容不聊空话，只说我们设计组从返工率32%压到4%的过程里，踩过的坑、攒的实操经验。
别把闭环理解成“出了问题再补补丁”
上个月跟车间的张工通电话，他在电话那头的嗓门快把我耳朵震聋——说我上周刚出的那批齿轮轴，键槽公差标了H7，结果跟配套的同步轮配不进去，钳工敲到崩了键槽边，返工了整整两天，耽误了客户的交货期。
换作刚工作那会，我肯定第一时间翻图纸查是不是标错了，那天我没急着辩解，先去车间看了下实物。哦，是采购买的同步轮，键槽公差按H9做的，根本没按图纸上要求的JS9来。
很多人对闭环的误解，就是出了问题再补个整改单，改个图纸，给供应商打个电话骂一顿就算完事。真不是。真正的质量闭环，起点根本不是问题发生之后，而是你在CAD软件里敲下第一个尺寸标注的瞬间。
前几年我们做工业机器人末端夹爪的项目，整个设计组都默认“质量是质检部的事”，只要计算的夹持力、结构强度够数，剩下的跟设计没关系。第一批量产的20台夹爪，到客户那边测试，夹持力波动范围差了30%，根本夹不稳薄的PCB板。查了整整三天才找到原因——设计的时候选的复位弹簧，线径公差要求是±0.02mm，结果BOM里只写了弹簧的中径、自由长度，没把线径的关键公差标进去，采购按行业常规的±0.05mm公差买的货，最后弹簧力差了一大截。

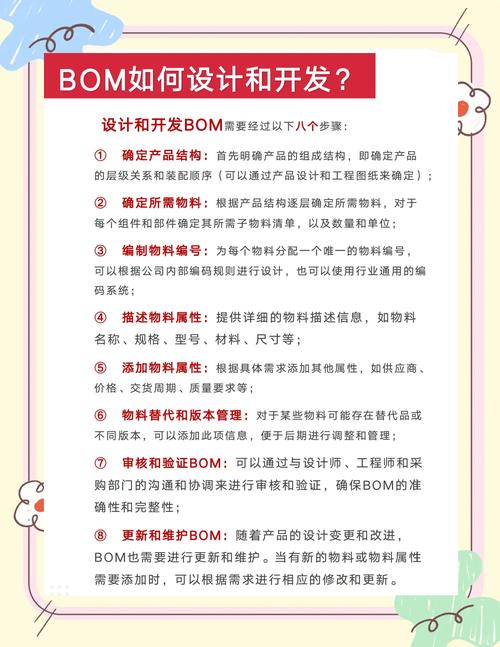

这次整改之后，我们没只改BOM就完事。是把所有影响核心功能的尺寸、参数，都在BOM里标了“关键特性”的标识，采购下单的时候必须跟供应商明确标注的公差要求，质检到货的时候要单独做全检，不能跟普通尺寸一样抽检。
那些藏在尺寸链里的闭环漏洞，90%的人都踩过

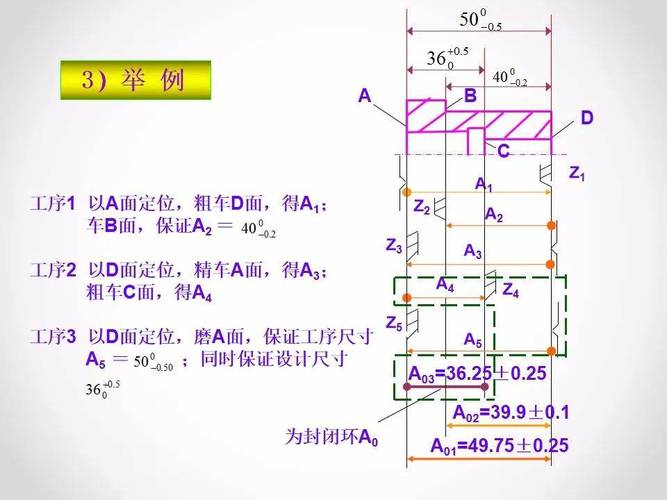

做机械设计的，谁没被尺寸链坑过？
去年做的那台硬齿面减速机，输出端的法兰结构，当时算静态尺寸链的时候顺得不行，所有配合公差都卡着GB/T 1800.2的要求来选，轴承跟轴的配合选了k5，跟孔的配合选了H6，按手册算出来的预紧量刚好在最优区间。结果客户那边装机跑了两百小时，就反馈减速机输出端有异响。
拆检的时候我蹲在设备旁边，看着轴承滚道上那圈浅灰色的压痕，真的想给自己两巴掌。我们算尺寸链的时候，全是按常温20℃的状态算的，根本没考虑轴承在额定转速下，内圈的温升能到65℃，钢的线膨胀系数是11.5e-6/℃，算下来内圈的热膨胀量比轴的膨胀量多了0.02mm——刚好把我们之前留的预紧量全给抵消了，轴承从一开始的过盈配合，变成了间隙配合，跑起来当然晃。
换做以前，可能就是把配合公差改严一点，重新出个图纸就算完了。那次之后，我们把所有跟旋转件配合的轴段，都加了热膨胀量的校验步骤，不管设计说明书里写不写，计算过程必须附在评审材料里，评审的时候要单独过这一项。现在做的三个同系列的减速机，再也没出过同类的异响问题。
这才是闭环该有的样子。闭环的核心不是“把这次的问题改完”，是要把这次漏了的校验步骤，固化成后面所有同类设计的必过关卡。不然下次换个项目，换个设计的人，照样会在同一个坑里摔下去。

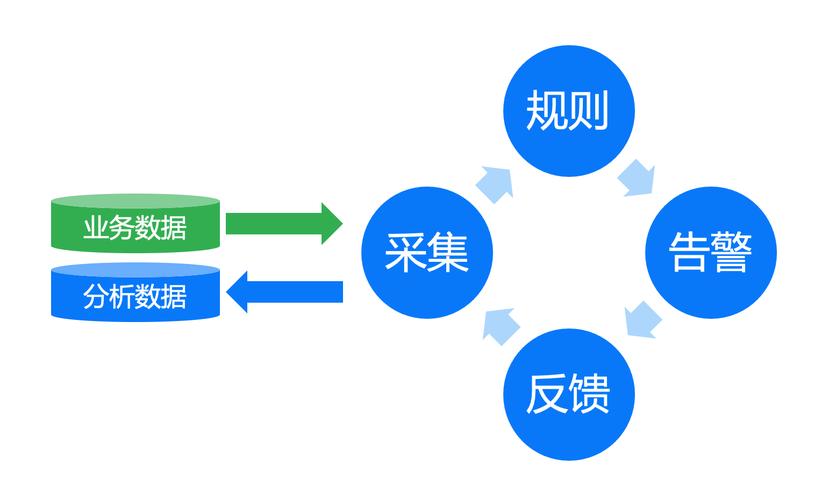

跨部门的信息断流，是闭环破掉的最大原因
说实话，我之前总觉得流程性的东西都是多余的——不就是标个公差，写个材料要求，至于每次评审都要翻来覆去查三遍？
直到那次铝合金支架的事给我上了一课。当时为了给设备减重，我选了6061-T6的材料做支撑支架，图纸上标了材料牌号，但是BOM里没写热处理要求，采购按常规的6061-O态的料买了回来，加工完做压测，支架在额定载荷的60%就变形了。当时采购喊冤，说图纸上只写了6061，谁知道要T6的淬火状态；车间的师傅也喊冤，说之前做的同类支架都是软料，谁知道这次要硬料。最后这批支架全废，光材料成本就亏了两万多，还耽误了一周的交货期。
那次整改之后，我们定了个死规矩：只要是受力结构件，BOM里必须把材料的热处理状态、抗拉强度、屈服强度的最低要求写得明明白白，不能只写个材料牌号就完事。采购签技术协议的时候，必须把这些参数写进去，到货的时候质检要按GB/T 230.1的要求测布氏硬度，达不到要求的直接退货，没有商量的余地。
谁懂啊，之前我还在私下吐槽过这些规矩太麻烦，直到后来客户那边的售后反馈传回来——之前我们做的码头用的设备，把手用了半年就掉漆生锈，设计组一开始觉得是表面处理厂偷工减料，扯皮扯了半个月，把售后的同事拉进来开了个会才搞清楚：客户的使用场景是海边的码头，盐雾环境要求是GB/T 10125的480小时中性盐雾不生锈，我们当初按普通室内场景的要求做的喷塑，厚度只有60μm，根本扛不住高盐雾的腐蚀。
这次的信息回流进来之后，我们直接把所有面向沿海场景的设备，表面处理的要求统一提到120μm的喷塑厚度，盐雾测试要求提到720小时，现在同类产品的把手投诉率从之前的18%，降到了0.2%。
我知道很多人一听到“质量闭环管理”，就觉得是公司搞的形式主义，是要给大家加报表、加评审环节、增加无效工作量。其实真不是。你自己熬了三个通宵画的图纸，最后因为一个漏标的公差变成车间的返工单，因为一个没考虑到的热膨胀量被客户追着索赔，因为一个没写清楚的材料要求亏了几万块的材料费，这些事最后算下来，亏的不都是你自己的时间和精力？
那些把闭环挂在墙上的团队，最后肯定要在车间的返工单上，把之前欠的账一笔一笔补回来。对吧？
