说实话，我第一次搞离心铸造的时候，心里就一个字——懵。图纸上标了个转速，车间师傅说“太低了，管子里面全是渣”，我查了手册又觉得“没问题啊，公式算的”。结果呢？铸件内壁坑坑洼洼，超声检测一塌糊涂。后来才明白，书本上那些光滑的公式，真到了车间里，全是变量。温度、砂型、合金牌号，甚至浇注工那天心情好不 好，都能让你的理论值变成废铁。所以，今天不聊虚的，咱们就掰扯掰扯离心铸造那点事。
先别急着掏计算器。离心铸造的本质，就是用旋转让金属液在模具里“贴紧”成型，靠离心力把杂质和气体往内表面挤——所以得名。原理简单，但魔鬼在细节里。你看那个最经典的康斯坦丁诺夫公式：n = 5520 / (γ * r)^0.5，用来算卧式离心铸造机的转速。n是转速（rpm），γ是合金重度（N/m³），r是铸件内径（m）。可这个公式给的是个基础值，实际生产里，你得乘个修正系数k。k从1.1到2.0都有，看合金和铸件壁厚。有一次我铸个薄壁铜套，按公式算出来980 rpm，结果内壁疏松得跟海绵一样。后来把k调到1.8，转速拉到1760，立马密实了。但别高兴太早——转速太高又容易让铸件纵向裂纹，特别是热裂倾向大的合金，比如一些铝青铜。
转速到底该怎么定？
手册上的公式就那么几个，但真正的窍门在于根据合金凝固特性动态调整。我习惯先按康斯坦丁诺夫算出下限，再按重力系数G（离心力与重力的比值）校核。一般铸件G取40~60就够了，但长管件、异形件你得小心。有回我铸一根2米长的镍基合金管，G设到80，结果脱模时发现中间段壁厚比两端薄了3mm——什么鬼！后来才想通，模具两端有端盖散热快，金属先凝固，离心力还能补缩，中间段凝固慢，被两端拽着，反而补缩不足。所以，浇注速度和模具温度场必须联动考虑。现在我会用模拟软件先跑一下，但现场还是得靠试棒。别想着一次成功，那都是骗人的。
模具设计，那些书本不会说的细节

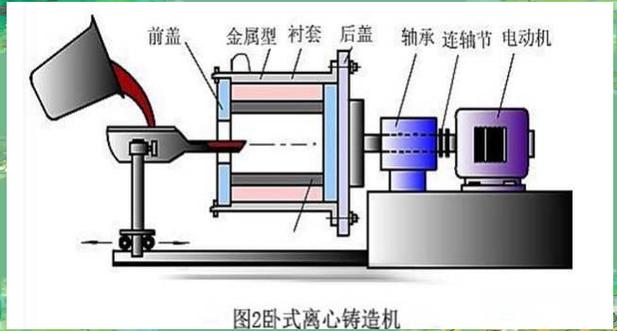

模具，哎，真是烧钱的大头。卧式离心铸造机用的金属型，动不动几十万。设计时，壁厚均匀性比什么都重要。别以为很简单，铸件图纸上壁厚是匀的，但模具加上涂层、加上端盖、加上水冷通道，热容量分布完全不一样。我踩过最大的坑就是忽略端盖的绝热。有一批不锈钢管，端部老是出现冷隔，后来在端盖内衬了硅酸铝纤维毡，问题立马改善。还有脱模锥度，手册说1~2°够了，但长径比大于10的铸件，建议做到3°以上，不然脱模时“咣当”一声，模具拉伤了哭都来不及。
涂料也不要乱刷。离心铸造涂料要求高——耐冲刷、附着强，还得有一定的蓄热能力。我见过有新人用普通重力铸造的锆英粉涂料，结果浇进去瞬间就被冲没了，铸件表面全是粘砂。离心力下，涂料的密度和粒度对表面质量影响极大。现在我都用专门配制的离心铸造涂料，粒度偏粗一点，粘结剂加多一点。记住了，涂料厚度不是越薄越好，有些情况厚涂层能减缓冷却，促进顺序凝固。
缺陷防治，从根源上解决问题
离心铸造要是出缺陷，最常见就几种：气孔、夹渣、裂纹、偏析。气孔最好解决——提高转速、降低浇温、模具排气槽开到位。但夹渣嘛，头痛。有一次我铸的铜合金轴瓦，内表面密密麻麻的夹渣，金相检查都是氧化物。后来发现是熔化时的脱氧没做好，加上浇包没扒净渣。离心力只能把渣赶向内表面，没法消除它。所以，前处理的洁净度和浇注系统的挡渣设计是关键。我在浇口杯里加个简单的挡板，就能挡掉大部分浮渣。
裂纹更麻烦。纵向裂纹通常是因为转速过高、或者模具冷却太快。横向裂纹往往是轴向收缩受阻——模具端盖太紧？铸件薄厚过渡太陡？都得排查。有次我们铸大型铝筒，内表面裂纹密密麻麻，后来发现是脱模太早，铸件还没完全凝固就被顶出，内层撕裂。 凝固时间一定要用平方根定律估算，别瞎拍脑袋。偏析，尤其是密度偏析，铅青铜里特别严重，加点镍或者采用水冷模具加速凝固能改善；但也得接受，离心铸造总有点偏析，控制在客户允许范围内就行了。
哦对了，还有一件反直觉的事：有时转速低了反而出现疏松？ 因为离心压力不够，补缩不充分。这与重力铸造相反，重力下低压头补缩不好，离心下压力倒是关键。所以调参数一定要结合无损检测结果，别光看外表光鲜。
标准、参数与最后的碎碎念
说了这么多，你可能问：有没有标准可循？GB/T 1173 里没提太多离心铸造工艺，具体参数还得看行业推荐。HB/Z 268 对航空铸件有指导，API 6A对压力件有要求，还有 ASTM B271 之类的。但所有标准都是底线，真正的好技术是车间经验和理论咬合出来的。比如，离心铸造铸钢件的浇注温度通常比重力铸造低20~50℃，这样可以细化晶粒，但流动性也得确保。这些就得靠试。
最后，真诚建议：搞离心铸造，一定要去现场看几次操作。坐在办公室算得再漂亮，都不如亲眼看看涂料怎么喷、模具怎么转、浇包怎么对准。那种铁水飞溅的震撼，会让你对转速、涂料、和师傅的默契有全新的理解。别怕弄脏鞋子。就这样，去试试吧。
