去年做那个重卡转向节，图纸下来，壁厚差太大，分模面选了三次——第一次想沿最大截面，结果锻件出不了模！哈哈，当时在车间骂娘……这就是模锻，看着简单，门道深着呢。今天不聊虚的，就说说这些年我踩过的坑和总结的要点。
锻件图设计：别小看那几个圆角

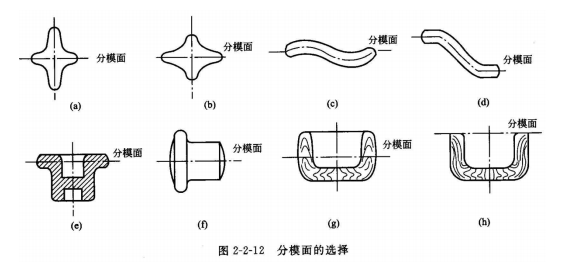

很多人拿着零件图直接放余量就搞锻件图，错了。模锻的第一步，是判断这个件能不能锻。怎么判断？看截面形状、壁厚差、筋的宽高比。举个例子，有个铝锻件，筋高60，宽才3.5，拔模斜度给1.5°，模具R角设计太小……结果，筋充不满，直接废。后来把筋宽加到5，斜度改3°，R角取0.5，搞定。这里面有经验公式，但更重要的是对金属流动的理解。手册上只告诉你最小圆角半径，没告诉你为什么——圆角不光为了脱模，更影响金属填充。尖锐的角部，金属流到那里产生涡流，憋气，填充不良。所以设计时，凸圆角半径尽量大，凹圆角也别吝啬。GB/T 12361规定，模锻件内外圆角半径有推荐值，但那是普通钢件，遇到铝合金、钛合金，热态流动性差，得加大。我们一般内部标准：铝合金锻件外圆角取2-3mm，内圆角取4-6mm。钛合金更夸张，外圆角至少5mm，内圆角8-10mm。还有分模面——基本原则是沿锻件最大投影面，但有时为了简化模具、减少错移，得选折线分模。像曲轴，必须弄弯分模，模具工说这是“扭屁股模”，哈哈。
加工余量也讲究。锻件表面脱碳层、氧化皮，必须去除。按设备精度，模锻件余量单边1-3mm。热模锻压力机精度高，余量可小；锤上模锻，余量要放大。精密模锻余量0.5-1mm，但成本高。有个项目，对方非要按精密锻余量给普通锤锻，价低，结果批产全超差，索赔！唉，教训。
模具型槽修正：别让热胀冷缩毁了你
模具型槽尺寸不是简单的冷锻件加收缩率。收缩率受锻件材料、终锻温度、模具预热温度影响。常用钢件取1.5%，但实际呢？做完首件得实测，再修模。我一般先放0.8%-1.2%，然后看情况。特别是不规则件，各方向收缩不一致。有个长杆件，长度方向收缩1.2%，截面方向0.9%，模具必须非均匀缩放。型槽还要考虑磨损余量，初始型槽要做下限尺寸，留出修模空间。还有热锻时模具型槽表面的激冷层，导致锻件尺寸波动。预热模具到200-300℃是必须的，否则型槽容易裂。
另外，型槽的桥部与仓部设计——飞边槽。飞边槽的作用是容纳多余金属、形成阻力促进充填。桥部高度太重要了。太高，飞边阻力小，型槽充不满；太低，模具磨损快，设备吨位需求暴增。教科书上公式太理想。实际根据锻件复杂程度，桥部高度取2-5mm，宽度8-15mm。我们也看吨位：630t压力机，桥高一般2-3mm；1000t，3-4mm。钛合金难变形，桥高要适当减小以增加阻力。仓库深度足够就行，别太小。
吨位选型与设备：算不准，但可以有谱

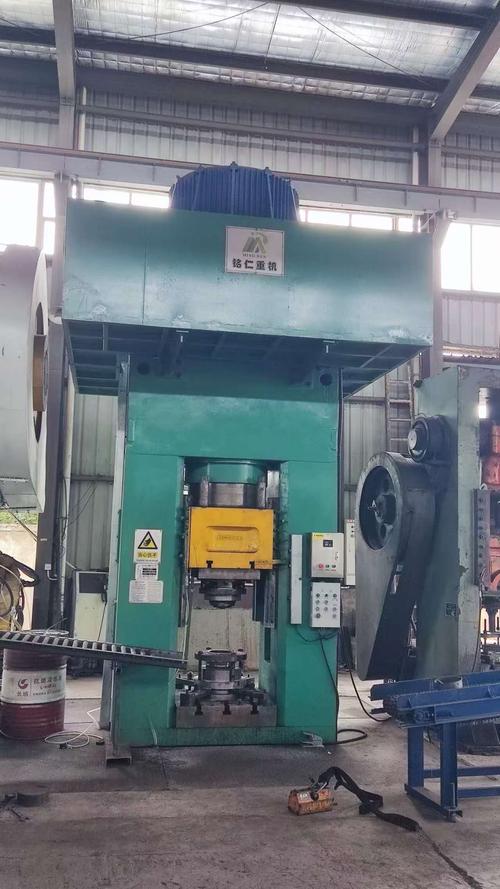

模锻设备选型是个玄学。经验公式一大堆，比如 F = Kσs A，K是系数。但对形状复杂的锻件，这个K从3到12都能选！怎么定？看筋的宽高比和截面变化。我习惯先用有限元模拟，但小厂没条件，那就类比。查图表，统计类似件的吨位。对于钢锻件，热模锻压力机吨位估算：P = 64.2 KF，F是锻件投影面积（cm²），K是钢种系数（0.9-1.55）。锤上模锻，落下部分重量按1000t压力机对应1t锤大概换算。但注意，锤的效率低，打击次数多，对模具寿命不利。现在都往压力机走。选小了，打不动，闷车；选大了，能耗大，模具偏载。最近我们上新线，2000t电动螺旋压力机，做商用车转向节，开始有人说1600t够了，结果模拟发现局部充不满，最后提到2500t才踏实……这种决策，压力山大啊。
还有模具材料。常用5CrNiMo、H13，但要根据锻件材料和批量。锻造铝合金，模具可用5CrNiMo，因为温度低；锻造不锈钢或钛合金，温度高，必须H13甚至更高档材料，且要良好热处理。氮化处理提高表面硬度是常规操作。
成本那点事：材料利用率是血淋淋的钱
模锻件成本，材料占大头。材料利用率，一般自由锻70-80%，模锻能达到60-70%就算不错了。设计工艺时，尽量减小飞边，采用小飞边甚至无飞边模锻。闭式模锻能大大提高利用率，但对坯料体积控制要求极严。我们做过一个齿轮坯，开式模锻飞边占20%重，改为闭式锻，飞边降到5%，但模具寿命下降。平衡点在哪？算总账。原材料省的钱要多于模具多花的钱，才合算。还有下料精度，锯切下料+称重控制，比普通剪床浪费少。别小看一个锻件省几毛钱，年产十万件，就是几万块。
好了，零零碎碎扯了不少。模锻是手艺活，理论打底，实践摸索。多去车间看看锻件缺陷，想想根源，比看书管用。
