2026-10-22 00:16:00 分类：机械设计
上周带大三机械设计班做课程设计，题目是给实训车间做适配的采集终端。
第一节课就有个男生举着平板冲上来，说方案想好了——整个工业平板贴车间墙上，通上网就能采数据。我当时手里的游标卡尺差点掉教案上。
太熟了。往届每届学生第一次接触这个题目，十有八九第一反应都是这思路。
学生最容易踩的第一个坑：把采集终端当消费电子改
那个拍方案的男生，选的是带Type-C充电口的轻薄工业平板，外壳准备用PLA 3D打印，说轻，成本低，装墙上不突兀。
我问他，铣削工位旁边夏天室温能到42度，PLA搁俩礼拜遇热就软变形，你这外壳撑得住？还有切削液的细雾天天飘，你那裸露的Type-C接口没做密封，进点水雾进去，烧了主板谁负责？
他愣了半天，说看商品详情页写了‘IP65防护’，应该没事。
我当时真的想叹气。IP65是防低压水柱直喷，架不住你把终端装在离喷淋头30公分的地方，天天被飘过来的液雾裹着啊。

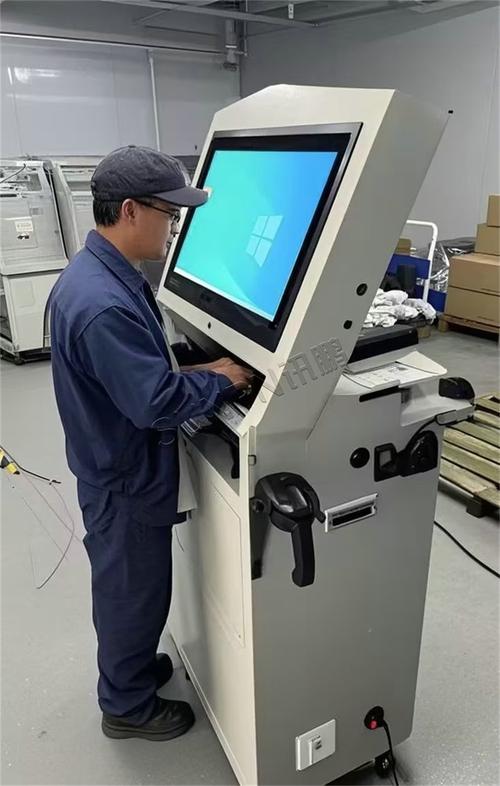

实训车间铣削工位旁的工业采集终端安装实景
我们上课从来不一开始就给学生念防护等级的参数表。就带他们去车间转一圈，看那些被师傅用了好几年的旧设备——哪个接口不是带橡胶塞的航空插头？哪个外壳不是厚铁皮包着的？
师傅们天天满手机油，你让他精准对准Type-C的正反面插接口？他能给你把接口掰断。之前有个往届的学生不信邪，做的终端全用裸露USB口，装出去俩月，回来拆的时候一半接口都被捅得歪歪扭扭，他自己蹲车间走廊擦了三天主板，回来跟我说原来设计不是对着参数表打勾就行，是要给真用的人考虑的。
被忽略的机械结构细节：不是装上去就完了
还有个小组的方案，结构图画得特别工整——一个L型铝支架，终端用四颗螺丝拧在支架上，支架用膨胀螺丝打在水泥地面上，看起来稳得不行。
我问他，车间的数控车床每年要挪位置、打地基，你那支架直接钉在地上，到时候挪床的时候，师傅一锤子就给你砸歪了怎么办？
他说那到时候重新打膨胀螺丝呗。
算过时间成本吗？师傅挪一个床要俩小时，你拆支架、重新定位、打膨胀螺丝，再花俩小时，整个车间的生产节奏全被你拖慢了。
我们现在教学生的思路，根本不让直接往地面打膨胀螺丝。就做个可快拆的抱箍，卡在机床原有的立柱上，拧两颗手拧螺丝就能固定，拆的时候半分钟搞定。
别忘了，机床开起来的时候是有振动的。你要是把终端硬邦邦直接贴在立柱上，用不了半年，内部存储芯片的焊脚就震脱了。所以要在终端和支架的接触面，垫一层5mm厚的丁基橡胶垫，成本几块钱，能把大部分高频振动给滤掉。
机床立柱上快拆式采集终端减震安装结构拆解图
之前有个小组没听，第一次把装完的终端往车床上一夹，开了5分钟机，屏幕直接黑了。几个男生蹲在实验室里拆了一下午，满头是汗，最后发现是SSD的金手指被震松了。那天之后他们再也不说‘机械结构就是画个外壳’这种话了。
说实话，我上课的时候从来不让学生一开始就钻到算法堆里，研究什么数据上传速率，什么边缘计算节点。先把结构的基本盘做对——你东西在车间里撑不过半年，后面的软件写得再花里胡哨有啥用？
教学里的反常识：别一开始就堆最贵的零件
教学里的反常识：别一开始就堆最贵的零件
很多学生刚拿到题，第一反应就是要配最好的硬件：大内存，高速处理器，4G通讯模块，触摸屏要10寸的，算下来一台终端成本快两千。
我们实训车间一共12个工位，算下来光硬件就两万多，还有施工费，哪来的预算？
我每次都跟他们说，所有非核心功能全部留扩展接口，基础版本只保留最必要的采集能力。
比如基础版本的终端，就用个便宜的ARM芯片，8G的存储，啥功能呢？就是接机床的运行开关，采个启停信号，记个开机时长，带个最基础的RS485接口，成本压到三百块以内。
为啥？车间里一大半都是用了十几年的老机床，根本没有网口，你花大价钱做个带4G的智能终端，最后还是要接一根采集线才能读信号，多花的钱全打水漂了。
而且师傅们的需求真的没那么复杂。就是能在办公室看到哪个工位开机了，哪个工位停了，别天天拿着个本子在车间转着记，记到下班还要对着Excel录半小时。你一开始就搞太复杂，带什么工单下发，什么质量数据上传，师傅戴着手套，哪有空点你那满是按钮的触摸屏？
上次有个学生做的基础版终端，装在磨床工位上用了俩月，磨床的张师傅专门跑到实验室来找他，说能不能在终端侧面加个大按钮，按一下就能记一下换刀时间，省得他每次换刀还要在本子上画勾。
你看，真正的需求从来不是坐在教室里拍脑袋想出来的。是你把基础的东西做扎实了，拿到现场用，用户自然会告诉你下一步要改什么。
上周上课，我把那个往届学生蹲在走廊擦主板的照片投在屏幕上，下面几个正在改方案的学生都笑。笑完了就开始翻自己的设计图，把那些花里胡哨的功能全划掉，开始算自己的支架离机床振动源有多远，接口要做什么样的密封。
其实机械设计这东西，哪有那么多高大上的理论啊。你做的东西能在车间里站住，不被震坏，不被油腐蚀，不被师傅嫌难用，就算成了。
