翻边设计:那些图纸上不会告诉你的门道

一次差点交不了货的翻边事故

干我们这行的,谁没在半夜接过车间的电话?翻边开裂——又是他妈的翻边开裂。电话那头,模具钳工老赵扯着嗓子喊,说试模样件的翻边根部整圈都是微裂纹,超声探伤也过了,可客户那老爷子拿放大镜死磕外观。我赶过去一看,好家伙,R角根部那些细如发丝的纹路,在灯光下闪着寒光,像在嘲笑我。

冲压翻边根部微裂纹缺陷细节照片
冲压翻边根部微裂纹缺陷细节照片

图纸上明明白白标着内R角0.5mm,材料是1.2mm的SUS304,翻边高度12mm。按常规经验,0.6t的内R角也不算离谱啊。问题出在哪?热处理硬度?模具间隙?还是润滑?那几天,我们把模具拆了装、装了拆,试了十几种参数,最后发现——纯粹是翻边成型时的应变路径出了问题。是的,就是那个在有限元软件里花花绿绿的云图,在现实里真能把你撕碎。

说实话,翻边这个活儿,书本上把它拆成什么伸长类翻边压缩类翻边,再列几个极限翻边系数,好像背熟就能当师傅。但到了车间你才明白,那些都是给刚毕业的娃儿看的。真正的门道,全在细节的配合、材料的脾气,还有——运气。

伸长翻边?先问材料答不答应

伸长翻边,说白了就是把孔边缘的材料往外撑,壁部变薄,全靠材料的延伸率扛着。设计手册上那个极限翻边系数K,大家都会查:圆孔翻边时,预冲孔直径d除以翻边后孔径D。低碳钢K可以小到0.75,304不锈钢最好别低于0.80,黄铜更娇气,0.85都得掂量掂量。可手册没告诉你,这个K值是在理想润滑、无毛刺预冲孔、材料轧制方向与翻边轴线平行的条件下得来的。你实际做的时候,预冲孔的断面质量差一点,光亮带小于30%,塌角区微裂纹直接成了开裂的起点。就这一点,我用废了整整三批料,赔了客户十几万,换来的教训。

还有那个翻边高度的计算公式:h = 0.5*(D – d) + 0.43r + 0.72t,看着精确,其实也只是个理论最小高度。真要稳定出件,高度得加10%的修边余量,因为翻边后口部是波浪形的,不平。你拿高度尺去比划,会发现左右能差0.3mm——这点误差,对于要求密封面平面度0.1mm的零件,就是致命的。

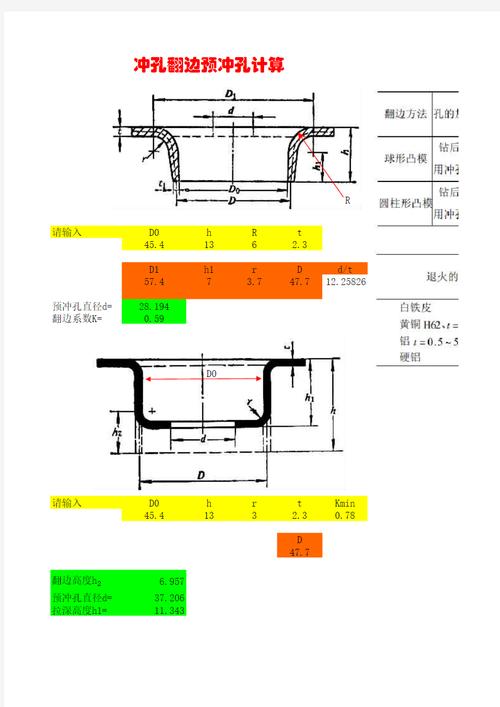

圆孔翻边工艺参数计算草图与实物对比
圆孔翻边工艺参数计算草图与实物对比

不过话说回来,伸长翻边也不是永远这么烦人。有一次给医疗器械做不锈钢托盘,翻边高度不大,4mm而已,但我就是不想浪费材料去做先冲孔再翻边的工序。干脆试了阶梯凸模直接冲孔翻边,凸模头部小直径冲孔,阶梯部分完成翻边,一步到位。模具组骂骂咧咧,怕凸模寿命短。结果呢?零件一致性出奇的好,孔口几乎没毛刺,生产节拍还快了30%。有些时候,大胆一点,往往有惊喜——当然,也可能是个大坑,得时刻绷着根弦。

压缩翻边:别只盯着失稳起皱

如果说伸长翻边怕裂,那压缩翻边最烦人的就是起皱。外缘翻成凸缘,材料往里流,圆周方向受压,板料一薄,啪,皱纹就起来了。增加压边力是第一反应,但压边力大了,材料流动阻力陡增,搞不好就把翻边壁拉断。这其中的博弈,有点像调鸡尾酒,多一点少一点,味道全变。

我曾经设计过一个汽车发动机隔热罩,0.8mm的5052铝合金,翻边弧长有六百多毫米,翻边高度12mm,工序是落料冲孔—翻边—切边。最初模具,翻边凹模圆角半径R4,压边圈弹簧力算得刚刚好。试模时,外凸的弧形部分皱得像老太太的额头。调弹簧?压边力大到模具发抖,零件还是皱。最后怎么解决的?在翻边凹模圆角处加了一圈反拉延槛。对,就是借鉴拉深模的思路,让材料流过反拉延槛时增加径向拉应力,抵消部分切向压应力。再配合分阶段调整压边力:翻边前25%行程低压边力让材料预弯,中间50%行程逐步加压,最后25%行程高压边力整形。改完之后,皱纹消失,零件表面光滑得能当镜子照。那一刻的成就感,比发奖金还舒坦。

但别高兴太早,压缩翻边的另一个隐形杀手是回弹。翻边凸缘成形后,弹性恢复会使直径变大,角度偏离。尤其是高强度钢板,回弹量能让你怀疑人生。CAE模拟?哦,网格划得再细,本构模型选不好,结果也仅供参考。我的土办法是:理论回弹角加一张试模修正表跟踪三批货的测量数据,然后用逐步逼近法修改模具型面。机器是死的,人是活的,对吧。

特种翻边里的那些野路子

除了常规的伸长和压缩翻边,真遇到古怪零件,你得有“野路子”。比如螺纹底孔变薄翻边,想在薄板上攻出足够牙数的螺纹,又不想焊螺母。方法就是把预冲孔的边缘材料挤薄并翻高,形成一个比板料厚度高好几倍的筒形壁。计算公式?变薄率最大不超过材料延伸率的70%,否则口部开裂。实际操作时,凸模与凹模的单边间隙得控制在板料厚度的0.6~0.8倍,润滑用含极压添加剂的冲压油,不然凸模会被材料冷焊,拔出来带着铁屑,那零件就废了。我们做过一个通信基站的外壳,0.6mm镀锌钢板,M3螺纹,要求翻边后有效螺纹高度2mm。干了三周,废品率从40%降到2%,靠的就是一丝一丝调间隙、换油、改凸模圆角。

还有一个更冷门的——反向翻边。正常的翻边是顺着冲压方向,反向翻边则逆着来,常用在连续模里,让料带平整。但反向翻边的变形区受双向拉应力,极易破裂。设计原则是凹模圆角半径至少取板厚两倍,且预冲孔尽可能光滑。我记得有个法兰件,要内外缘都翻边,而且方向相反。我们拆成两步,先正向翻外缘,再反向翻内孔,中间加一道退火——没法子,材料硬化太厉害。虽然多了工序,但良率从零提升到95%。在成本和质量之间,有时候没得选,质量是底线。

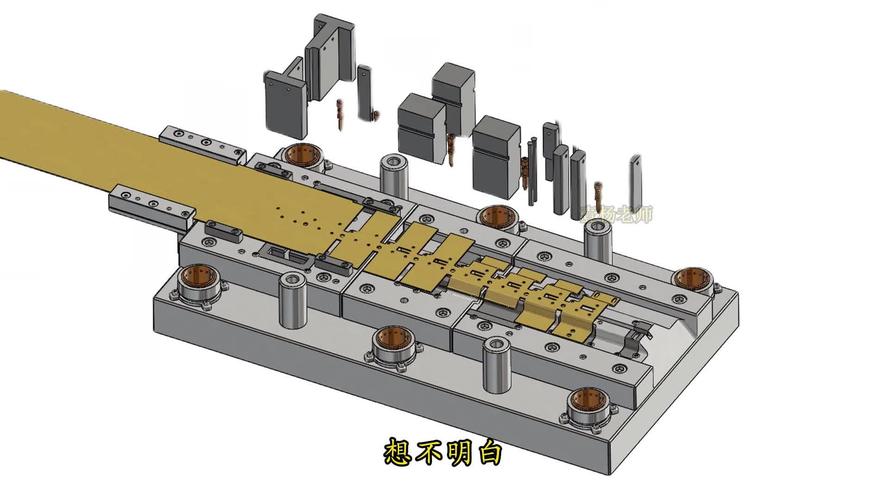

带有反向翻边的连续冲压模具结构3D示意图
带有反向翻边的连续冲压模具结构3D示意图

翻边看似基础,实则处处是坑。书本给你的是理想模型,车间回敬你的是千变万化的现实。设计时多想一步:材料方向、毛刺朝向、润滑、模具圆角、压边力曲线、回弹补偿……这些细节叠加起来,才是你能不能按时下班的保证。下次再深夜被叫去车间,希望不是因为翻边。
