那天在车间，盯着那台半人高的不锈钢腔体，真空泵嗡嗡作响，操作员按下启动按钮——一道肉眼看不见的电子束，瞬间把一块高温合金切得整整齐齐，切缝比头发丝还细。我靠，这玩意儿跟科幻片里的激光剑有什么区别？其实区别大了，激光靠光子，这货直接上电子，还是加速到光速三分之二的那种。说实话，搞了这么多年机械加工，第一次见电子束加工时，还是被震撼到了。不过震撼归震撼，真到自己上手调试，那才叫一个欲哭无泪。

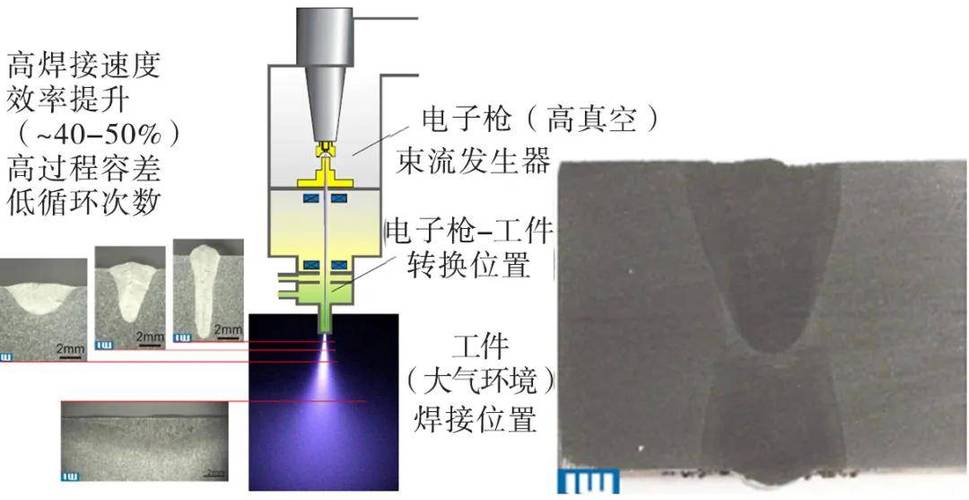

一台电子束设备，半间房都是辅助系统
先别急着想电子束多牛逼，你首先得伺候好它的工作环境。电子束加工必须在真空里进行，真空度一般要到10^-3 Pa甚至更高。为啥？电子从枪里发射出来，要是中途撞上气体分子，散射得乱七八糟，还加工个屁。所以你得有真空泵组，机械泵加扩散泵或者分子泵，一开就是半小时，急不得。更糟心的是，有些工件材料放气厉害，真空死活抽不下去，这时候真想骂娘。我见过最夸张的一次，加工一块多孔陶瓷，抽了俩小时真空度还在10^-2 Pa晃悠，最后只能换工艺。
电子枪本身也是个娇气包。灯丝是钨或六硼化镧，加热到两千多度往外蹦电子，然后被几十上百千伏的高压加速。这个高压电源，稍微有点波动，束流就不稳。我记得有次加工薄壁件，电源纹波大了一点，焊缝直接穿孔，几万块的零件报废。后来学乖了，每次开机前必拿示波器测纹波，还得盯着冷却水流量，因为电子枪发热量惊人，水冷一断，分分钟烧给你看。
调参数比做饭还难——功率密度与扫描的艺术
电子束加工的核心就俩字：控制。控制什么？功率密度和扫描路径。加速电压决定电子能量，束流大小决定电子数量，聚焦线圈能把束斑聚到微米级，偏转线圈则让束斑在你想要的轨迹上飞。这四个参数一组合，能玩出的花样就多了。比如焊接，你得精确控制束流，让金属刚好熔化又不蒸发过头；要是打孔，就得瞬间轰击，让材料汽化喷出。
说实话，刚开始调参数时，我总觉得这是门玄学。明明上次同样的参数焊得好好的，这次就出未熔合。后来才明白，工件清洁度影响巨大。有一点油污，在真空里挥发，马上污染电子枪，还可能引起放电。有一次，钳工手套碰到工件表面没清理，结果加工时腔内直接打火，吓出一身冷汗。现在每件必用丙酮超声清洗，然后戴白手套操作，跟做外科手术似的。
还有个坑：聚焦电流的滞后。电子束聚焦靠的是电磁线圈，电流变化后磁场建立需要时间，如果你高速扫描，聚焦其实是跟不上趟的。早期我们做复杂图形扫描，边缘总是模糊，查了两个月才发现是这问题。后来换用了动态校正算法，才解决。但那个调试过程——唉，别提了。
从涡轮叶片到 MEMS，应用广到没朋友
电子束加工最牛的地方，是它啥都能干。焊接，能焊难熔金属，厚度从 0.01mm 到 200mm，焊缝深宽比高得离谱。打孔，一秒能打上千个微孔，用来做航空发动机叶片的气膜冷却孔，简直神器。表面处理，快速扫描能淬火、熔覆，甚至还能做光刻——电子束光刻可是 MEMS 领域的尖刀。
但我必须提醒，这技术也不是万金油。它贵！设备贵，维护贵，耗电贵，真空泵油都得专供。加工成本高，不适合批量小的活儿。不过话说回来，有些活儿离了它还真不行。比如核反应堆里用的钼合金、钨合金，传统刀具上去就崩刃，电子束轻松搞定。去年我们接了个活，在 0.5mm 厚的钽片上打 50μm 的孔，皮秒激光试了都不行，热影响太大，最后还是祭出了电子束——调整好参数，孔壁光滑得跟镜面似的。
另外，安全问题怎么强调都不过分。高压电，能电死人；电子束打上去会产生 X 射线，必须用铅玻璃和钢板屏蔽。刚入行那会儿，我总觉得防护有点过度，直到有次忘记关快门，射线报警器狂响，才意识到问题的严重性。现在每台设备旁都挂着个人剂量计，定期送检，严格执行GB 18871-2002，不敢侥幸。
选型还是自研？工程师不得不算的账
经常有人问我，想上电子束加工，是买进口还是国产？其实现在国产设备进步挺大，桂林电科所、北京中科科仪都有成熟产品，五十万到几百万不等。但关键部件——电子枪阴极和高压电源，跟进口比还是有差距，稳定性差点意思。如果你预算够，德国 Pro-beam 或英国 CVE 的货确实省心，但售后有时会急死你，一个配件得等两个月。我们厂前年买了台二手进口机，改造成本比买新的国产还高，肠子都悔青了。所以这事真得权衡，别迷信洋货，也别小瞧国产，最好实地去看看正在使用的客户，问真实故障率。
哦对了，还有场地。这设备不能随便放，得单独搞个屏蔽间，接地电阻小于 1 欧姆，振动也要控制。我们当初厂房地基没做隔振，旁边锻压机一开，电子束就抖动，焊出来的缝跟蚯蚓似的。都是泪。
总之，电子束加工这把“看不见的刀”，用好了削铁如泥，用不好倾家荡产。需要你吃透物理原理，摸透设备脾气，还得有颗强大的心脏应对突发状况。它确实给了工程极限加工的能力，但也从没忘记用一堆苛刻条件折磨你。哦，这正是工程有意思的地方，对吧？
