十几年前，车间里第一次上激光焊，我盯着那个比头发丝还细的光斑，心里直打鼓——这玩意儿真能焊汽车板？结果第一炮就哑了：焊缝表面全是气孔，一掰就断。后来才知道，光有功率不行，还得伺候好焦斑、速度、保护气。今儿个不聊教科书，就讲讲那些年我撞过的南墙。
激光凭什么能把金属熔在一起？
说到原理，教科书上会画个透镜聚焦，告诉你能量密度高。可实际上呢？这就好比用放大镜烧蚂蚁，只不过激光是相干光，能把能量聚到微米级。当功率密度超过10⁶ W/cm²，金属表面瞬间汽化，形成匙孔（keyhole）。
这个匙孔，才是激光焊的精髓。它像个黑体，把激光能量几乎全吸收了，熔深一下子上去。不过，匙孔不稳定可是要人命的——一抖，气孔就来了。我试过用高速摄像拍，10000帧/秒，看那个孔像开水冒泡似的，心都跟着颤。哦对了，现在流行说热导焊和深熔焊，其实就看功率密度过没过门槛。
常用激光器有CO2、YAG、光纤、半导体。早年CO2统治过一阵，但光路调整简直反人类，动不动就要对中，像调八音盒。现在光纤激光器是主流，电光效率高，柔性好，但光纤激光对波长依赖的反射率问题会让你崩溃——焊铝铜时，反射率飙升，搞不好烧毁光阑。我亲眼见过一台激光器因为背反射光太强直接宕机，维修费十几万，教训啊。
虽说教科书把热传导焊和深熔焊分得清清楚楚，但实际生产中，两者经常是混合态。你如果看到焊缝截面呈酒杯状，那就说明有过短暂的匙孔形成，后来又塌了。这种形貌在汽车拼焊板里很常见，我们常拿它判断熔合是否充分。不过，深熔焊的工艺窗口窄得很，稍微偏一点就出未熔合。我做过统计，用6kW光纤焊4mm厚钢板，速度3m/min时，工艺窗口的焦点变化只有±0.5mm，超出这个范围，熔深陡降。所以，工业上必须用刚性极好的机器人，并定期做TCP校准，否则废品率会让你肉疼。
选型纠结症：哪个才是你的菜？
市场上一堆牌子，参数天花乱坠。说实话，选型不能光看功率。有个同事非要用脉冲激光焊薄片，结果速度上不去，天天加班。脉冲激光峰值功率高，适合点焊、密封焊，但连续焊还是连续波( CW)效率高。
我列个表给你参考，但别迷信：
– 不锈钢薄板（<0.5mm）：QCW光纤激光，调制频率能调波形，抑制飞溅。

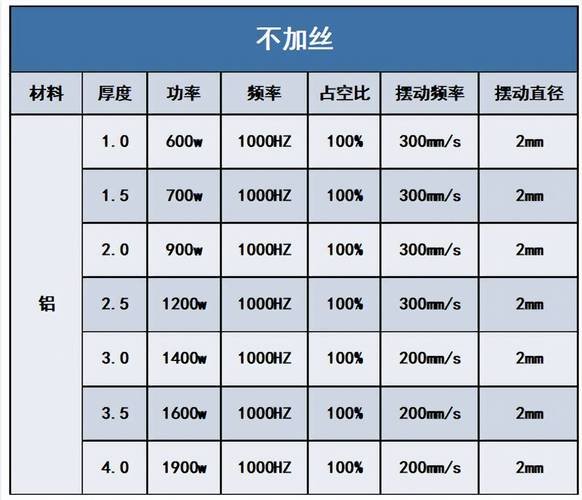

– 铝合金：必须用高亮度光纤激光，还得用双光束或摆动焊接，不然裂纹气孔烦死你。
– 铜材：要么绿激光，要么蓝激光，红外激光的高反让你哭不出来。不过蓝激光贵得要命，成本划不划算，自己掂量。
还有，别忘了光学配置。定焦还是振镜？焊缝在平面内就用振镜，速度快得像打印机；复杂三维就得用机器人加光纤输出。但核心是光束质量BPP，这是激光焊接的命门。我一般要求单模光纤激光器M²<1.1，多模也得控制在10以内，否则聚焦光斑太大，能量密度上不去，深熔就别想了。
另外不得不提手持激光焊，这两年火得一塌糊涂。我劝你谨慎。它看起来方便，但焊接过程依赖人手移动，一致性差，只适合一些非承力薄板件。而且很多手持焊是用QBH接头，极易污染，插拔次数多了，光路损耗增大，出光口温度飙升，烧熔石英头。我认识一个小老板，买了几台国产手持焊，半年后全趴窝，厂家扯皮说是他们操作不当，因为末端的保护镜片常被飞溅糊住，他们没及时换。所以，如果批量生产，老老实实上自动化工作站。
调参数才是噩梦的开始
你以为有了好设备就万事大吉？天真。激光功率、焊接速度、离焦量、保护气体，这几个参数互相耦合，能让你怀疑人生。
举个实例吧：焊1.2mm厚的SUS304，要求熔深0.8mm，速度得0.8m/min以上。我试过功率从1kW调到2kW，速度从0.5到1.5m/min，正交试验做了几十组。结果发现，功率高了飞溅严重，速度慢了热输入大变形厉害。最后用1.5kW、1.1m/min、正离焦1mm（焦点在工件上方），配上氩气保护，才稳定下来。参数组合没有万能公式，必须靠DOE（实验设计）硬怼。

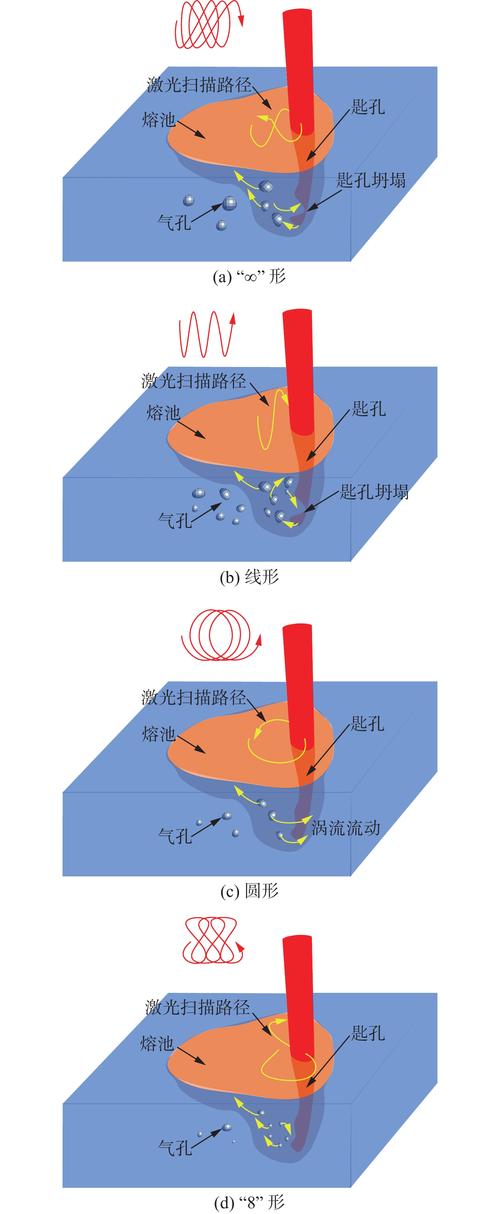

还有离焦，很多人稀里糊涂。正离焦增大熔宽，负离焦增加熔深，但这只在一定范围有效。我记得一次焊厚板，用负离焦追求深熔，结果熔池塌陷，焊缝表面凹坑，气孔一堆。后来换成零离焦加摆动，才搞定。所以说，离焦不是独立变量，和焊接速度、保护气流量强相关。
保护气更是个坑。氩气便宜，但电离能低，高速焊接时等离子体屏蔽严重，会阻挡激光。氮气电离能高，效果好，但一些场合会脆化。氦气最好，也最贵。我问你，怎么选？没钱别玩氦气，但焊钛合金还得乖乖用。流量也不是越大越好，湍流会把空气卷入，形成气孔，结构设计时要稳流，我吃过亏，把铜喷嘴改成蜂窝整流，才解决。
记得有个项目，焊铝硅镀层热成型钢，这玩意儿表面有Al-Si镀层，点焊时镀层先熔，导致接触电阻乱变，激光焊也一样，镀层挥发会污染保护镜片。我们试过用氮气-氩气混合，流量从15到25L/min，最后配上横流风机抽走烟雾，才保住镜片寿命。焊了几千件，镜片更换周期从原来的4小时延长到40小时，节约了不少钱。所以，别只关注焊接区，光路保护镜的洁净度是整个系统连续运转的命门。
提到在线监测，现在用光电二极管采集等离子体光和背反射光，通过机器学习判定熔透状态，这在动力电池焊接上已经普及了。我也玩过，用Python搭了个LSTM模型，但数据量不够，误报率30%，不如调参稳当。所以，小厂慎入，传感器加算法一套下来十几万，划不来。但是，如果你去参观，看到屏幕上的光谱曲线像心跳图，那确实很酷。
接头设计：细节决定死活
搞机械设计的，别以为激光焊万能，随便画个对接接头就扔过来。激光束细得像针，间隙大了根本搭不上桥。一般要求对接间隙不超过板厚的10%，否则填充材料得加上。
常见接头有对接、搭接、角接、T型。搭接焊最友好，但上下板间隙得压紧，否则熔深不一致。有一次，产品设计在搭接处留了个0.3mm的自然间隙（以为是弹性变形能压平），结果激光直接穿透上层，下层没熔上，批量事故，惨痛。我后来强制要求工装夹紧，间隙<0.1mm。
还有，镀锌板激光焊是个雷区。锌的沸点比钢的熔点低，焊接时锌蒸汽爆炸，焊缝全是气孔和飞溅。得预留排气通道，或者用双光束先预热蒸发锌层。这个方案当初我提出来，被老板嫌贵，结果报废了三吨料，他就不出声了。
焊接标准和验收——别等出了事再翻书
激光焊不像弧焊那么直观，很多缺陷藏在内部。我们常用标准是ISO 13919-1，B级要求最严，不允许任何裂纹、未熔合，气孔和缩孔也有严格限制。但实际执行时，很多人不看附录的试板要求，结果做工艺评定时试样尺寸不对，白加班。做工艺评定，务必按照ISO 15614-11来，激光焊专门的章节。
还有，CT（计算机断层扫描）现在被用来检测新能源电池的激光焊缝，因为那里一点飞溅都不行，怕刺穿隔膜。我见过检测报告，密密麻麻的切片影像，一个焊点几千块没了，真是烧钱如流水。所以，激光焊用在关键部件上，成本不仅是设备和耗材，还有检测。
最后啰嗦两句，激光焊是系统工程，从光、机、电、气到工艺，缺一不可。别指望靠单一参数解决问题。多做切片看熔深，别只信目视检查。这行，经验就是花的钱堆出来的。希望哪天你的激光焊也稳得像老狗，而不是像我当初那样鸡飞狗跳。
