摘要： 钎焊常被误解为“低温锡焊”的简单延伸，实际上它对设计、间隙、清洁度的敏感程度远超一般熔焊。本文从一个老机械工程师的视角，把钎焊里那些教科书不爱提、但车间天天见的坑和窍门拎出来聊聊——毛细作用到底多矫情，接头间隙为什么是生死线，以及真空炉里那点温度不均匀带来的幺蛾子。
说实话，第一次独立负责一个不锈钢组件钎焊项目时，我差点把它当成“银焊条一烤，齐活儿”。结果呢？试制件出来，焊缝表面光溜，切开一看——只在一侧沾了点钎料，另外半边原封不动。当时我师父叼着烟，瞄了一眼说：“你当这是电焊呢？母材不预热，间隙靠猜，助焊剂乱涂，能钎透才见鬼了。”
那以后我才真正老实下来，啃了几天资料，发现钎焊这事儿，原理不复杂，但执行链条太长，任何一环掉链子，结果就天差地别。它不像熔焊，母材自己也熔化；钎焊全靠熔点低于母材的钎料，在接头间隙里靠毛细作用“爬”进去，润湿、铺展、填缝，再扩散形成冶金结合。听着挺美，但毛细作用可是个特别傲娇的东西。
那根看不见的“吸管”有多难伺候
毛细填缝，说白了就是液体钎料在狭窄间隙里自己往上“吸”。液体的表面张力、钎料与母材的润湿角、间隙大小，这三个家伙博弈的结果，决定了钎料是乖乖填满，还是堵在门口。润湿角小于90°才叫润湿，钎料才能铺展；但想在间隙里形成足够的爬升力，间隙还得窄。一般经验，最佳填缝间隙在0.03～0.08mm，比头发丝还细。间隙大了，毛细作用直接掉线，钎料就蹲在入口处不往里走；间隙太小，钎料粘度过不去，也会缺肉。而且不同材质组合，对间隙的敏感度还不一样：铜基钎料对钢，间隙可以放到0.05~0.15mm；银基钎料对不锈钢，最好老老实实控制在0.03~0.10mm。你要是拿设计机械配合公差那套思路来整，动不动按H7/g6去给，那间隙铁定超，钎料流进去就跟洪水漫滩一样，根本形不成饱满的圆根。
想起一次特别窝火的返修：接头是管-管插接，图纸标了个配合间隙0.02~0.12mm，结果装配时工人觉得太紧，自己拿砂纸蹭了几下——是的，就蹭几下，间隙多出几十微米。钎焊后做气密测试，漏气。拆下来一看，钎料聚集在管口，里面空空荡荡。这就是对“毛细填缝间隙”没概念的结果。所以后来我在设计图纸上，凡是钎焊接头，间隙公差直接标注成单向偏紧的，而且旁边必须附注“严禁打磨、保持原始表面粗糙度Ra≤3.2”。没办法，钎焊就是这么娇气。
接头设计是命，材料匹配是魂

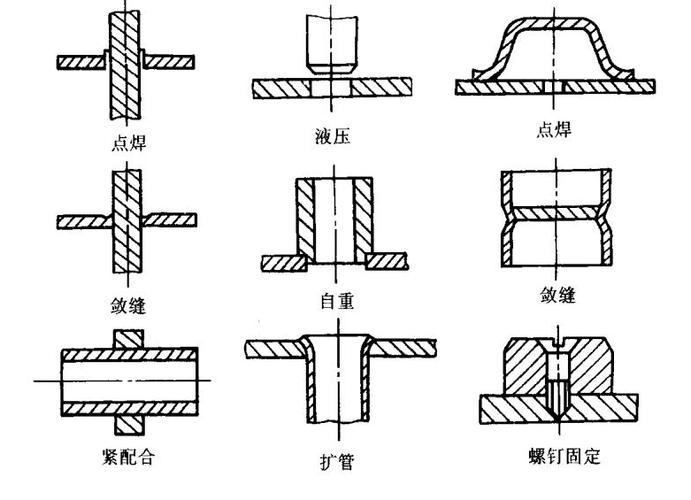

说到接头设计，不是“搭接或者对接”就完了。钎焊连接强度很大程度上依赖钎料本身的强度，但合理的接头形式可以把受力从剪切变成部分受压，避免钎料在大面积搭接里被剥离。我最喜欢用阶梯式搭接或带台肩的接头，让力学上形成“机械锁扣+钎焊”双保险。曾设计过一个液压阀芯组件，阀杆与套筒的钎焊部位原先就一个简单的套插，静态耐压50MPa没问题，但脉冲试验到十几万次钎缝开裂。改成带凸台的套插结构，凸台承担一部分冲击，钎缝只负责密封和抗剪，问题立马消失。接头设计里还有个容易被忽视的细节：排放通道。钎剂残留、气体逸出，没有排出路径的话，会在钎缝里形成气孔甚至吹出鼓包。所以垂直面钎焊，往往要留出向上的排气口，或者在接头上预设排气槽。做火焰钎焊的老师傅管这叫“留哈气口”，挺形象。
材料匹配，乱来是会出事故的。镍基高温合金上用铜锌钎料？钎料里的锌在高温下挥发，既形成气孔，又会引起母材晶间腐蚀。铝合金钎焊更讲究，常用铝硅共晶钎料，液相线温度约577°C，而母材固相线可能才600°C左右，工艺窗口窄得让人冒汗，炉温均匀性稍微不行，要不没流满，要不母材过烧，一炉子全废。这里必须赞一下真空钎焊炉，虽然贵，但控温精度和气氛纯净度真的救命。可真空炉也不是万灵丹。有一次钎焊有镀铜层的零件，忘了镀铜层在高真空下会“蒸发”，结果污染了加热元件，钎料倒是熔了，但表面皱巴巴全是麻点。从此每次真空钎焊前，我都得在工艺卡上写明白：禁止镀铜、镀锌等蒸气压高的镀层。
还有钎剂。很多人嫌它脏，想偷懒不用或者少用。但要命的是，不锈钢表面致密的氧化铬膜，没强效钎剂破坏它，钎料连表面都润湿不了。但用错钎剂也抓狂，含氯钎剂钎焊后清洗不彻底，残留吸潮，过段时间接头边上冒出白花花的腐蚀产物，那叫一个灾难。所以我现在指定用碱性钎剂+纯水超声清洗+烘干一条龙，清洗后还要做pH试纸检查，干净了才能进下一道工序。
温度、均匀性，以及那些“差不多”引发的血案
钎焊温度，说多少度就是多少度，高十几度可能就出事。钎料的液相线以上20~50°C是常规操作窗口，但碰上体积大、壁厚不均匀的组件，麻烦就来了——你热电偶读到的只是某个点的温度，工件整体进入温度的时间差可能导致薄壁处已经过热，厚壁处还没达到钎料熔化温度。曾经焊接一个多歧管组件，用网带炉连续钎焊，按经验设了温度、带速，首检抽了3件都ok，非常开心，直接批量。结果200件里后来发现十几件内部泄漏。切开看，歧管中心位置的钎料根本没流，外表却是好的。原因？炉子热风循环死角，中心区域温度比设定低15°C。从那以后，每一炉都严格布置工艺样件，随件放进最难加热的位置，而且测温点至少上、中、下三个。这学费交得太肉疼了。
还有个细节：加热速度。有些钎剂需要在某个温度段充分浸润、去膜，加热太快，钎剂还没起作用钎料就熔了，润湿失败；加热太慢，母材氧化严重，钎剂消耗光以后同样润湿不了。所以工艺曲线通常是两段控温。设计人员不懂这个，写个“按典型工艺”就扔给车间，很容易出批量事故。
对了，钎焊后的冷却也不都是越快越好。非真空炉焊接铜组件，如果冷却快，铜表面氧化皮颜色不一致，客户会拒收，说“外观不合格”。所以有时还得充氮气保护缓冷，成本又上去了。
说到底，钎焊是个靠细致和尊重参数才能干好的活。它不像熔焊那么“刚”，一根焊条走天下；它更像是精细化工与机械设计的合体，每个变量都必须受控。下次再有人跟你说“钎焊简单”，你可以微微一笑，然后给他看看那些年你剖开的、未钎透的、布满气孔的笑话切面。真正做好钎焊，值得我们设计工程师在图纸旁多写几行工艺注释，在装配现场多盯几眼间隙控制。甭管书上看多少，实操里该踩的坑，一个都少不了。
