2026-08-09 23:41:27 分类：机械设计
记得刚入行那会儿，接手一个齿轮箱的项目。轴伸端的键连接，按教科书上一步步校核了剪切强度，觉得安全系数挺高，直接出图了。谁曾想，样机跑耐久试验，没撑过100小时，键槽侧面就压溃得一塌糊涂。拆开一看，心里咯噔一下——挤压破坏。当时我师父叼着烟，斜眼看了看残骸：“小子，你以为键就只受剪？挤压强度不算，等着出事吧。” 这事过去快二十年了，至今每次校核键、花键、螺栓连接，都会多留个心眼。
键连接挤压失效实物照片
挤压强度，听着不起眼，设计手册里往往就几页。但说实话，工程实践中因为它翻车的案例，比疲劳断裂少不了多少。尤其在中低速、重载的机械里，配合面之间的挤压应力一旦超标，那真是分分钟教你做人。
挤压强度到底算个啥？——从定义到公式
先别急着翻手册里的许用应力表。我们得先想明白，挤压和压缩到底有什么差别？一个圆柱销插在孔里，承受横向力，销与孔壁的接触区域其实是小范围受压。这个压力，我们管它叫挤压应力。问题在于，它不是整个截面上均匀受压——接触区域边缘有应力集中，塑性材料还好，顶多局部屈服，载荷重新分布；要是脆性材料，边缘一处微裂纹就可能导致整个截面撕裂。所以设计时不能直接用单轴压缩的许用应力，得单独定一个挤压许用应力。
公式？很土。多数情况就是力除以投影面积。对螺栓连接，投影面积是孔径×板厚；对键，是键高×接触长度。但这个“投影面积”的取法，很多新手踩坑。比如花键，你是用齿侧工作高度还是实际接触面？标准里给的计算面积往往偏大——因为加工误差，实际接触可能只有一半。我一般会再打个0.7~0.8的折扣，除非是对研配的齿面。
讲个真事。有次审核一套联轴器法兰螺栓连接，年轻同事的校核计算书上，挤压安全系数写着2.0，我一看，他用的投影面积是螺栓直径乘法兰总厚度，但实际法兰上开了沉头孔，有效承载厚度少了30%。一改过来，安全系数直接掉到1.1。吓出一身冷汗。所以，找对承载高度是第一步，别想当然。
算对了公式，还是出事了？——那些被忽略的因素
有一回，我们给一个钢厂做轧机减速机的低速轴花键。按公式校核，挤压应力远小于材料许用值，但跑了一年多，齿面还是压溃剥落了。问题出在哪儿？——偏载。轴是两端支承，但花键副的长度长，轴弯曲变形导致两端接触应力悬殊，一端萌生微动磨损，然后就一发不可收拾。这种偏载效应，手册里的公式可不管，需要靠有限元或者经验来做修正。后来我们做了齿向修形，把中间部分挖掉一点，让接触区移到两端受力较小的位置，问题才消停。
花键齿面偏载仿真应力云图
还有材料搭配。很多设计习惯把轴和轮毂都做成相同的硬度，但关于挤压强度，较软的那一侧决定极限。更糟的是，如果两者硬度相近，接触面间的微小相对滑动会引发胶合，然后撕裂——看似挤压失效，其实是摩擦学问题。我遇到过一次，小齿轮轴是渗碳淬火硬齿面，与之配合的内花键是调质态，硬度差拉开 HRC15 以上，寿命反而上去了。后来查资料，发现一些航空标准里都要求内外齿有硬度差。
温度也不能忽视。曾经做一台高温反应釜的搅拌轴，常温校核一切完美，一到300°C，材料许用挤压应力只有常温的60%左右，而且热膨胀导致间隙消失，产生了额外的热应力。这种多物理场叠加的工况，单纯套用机械设计手册就是给自己挖坑。
聊聊标准与材料——选型里的门道
设计手册里，挤压许用应力往往是静强度的某个比例，对塑性材料取σs/1.25左右，脆性材料取σb/2.0~2.5。但真的够吗？拿普通45钢调质来说，手册许用挤压应力能给到200MPa以上，可一旦有轻微冲击或者交变载荷，这个值就得打折。我通常的私人做法是：静载取上限，轻微冲击乘0.8，中等冲击乘0.6，剧烈冲击别超过0.5。没什么高深理论，全是教训换来的。
键的挤压强度更是一笔糊涂账。平键标准只给了截面尺寸和长度系列，许用应力甩给设计者自己把握。而且普通平键的配合公差H9/h9，往往导致键与键槽侧面间隙偏大，实际接触面积缩水。我宁可费点事，选较紧的配合或者用楔键、切向键，有时干脆直接换成胀套联接——避免挤压破坏的终极方案。当然成本上去了，老板会瞪眼。
忘了说，标准件的“虚标”问题。有些国产高强度螺栓，标着10.9级，实测硬度勉强达到，但材料纯净度差，局部挤压塑性变形很早就出现了。遇到关键接头，我一般让人打硬度、做光谱，别轻信合格证。毕竟，一次挤压失效可能导致整机事故，这个风险担不起。

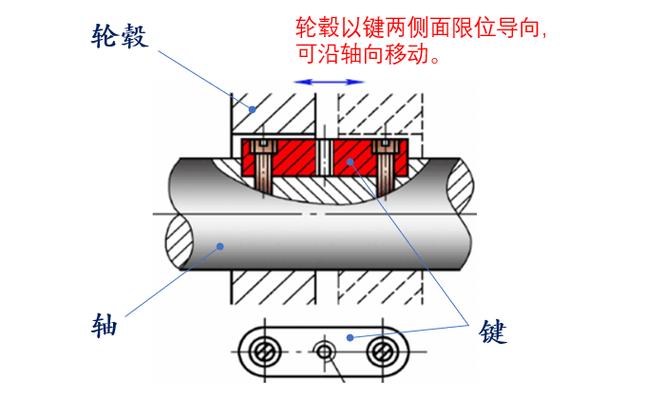

平键与胀套联接的结构对比示意图
设计是个权衡的活儿。有时候为了降重心、紧凑布置，只能牺牲一点挤压安全系数，那就得在工艺上找补：改善表面粗糙度、增加润滑、提高装配精度。不能只在计算纸上画圈。
说这么多，其实就是想分享一个老家伙的体会：挤压强度就像地基，平时看不见摸不着，一旦出问题，就是结构性的。下次校核螺栓、键、销、花键时，多想想配合面的真实状态，别让“小疏忽”变成线上事故。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：别把“挤压强度”不当回事——一个老工程师的设计复盘
文章链接：https://www.yqhljx.com/list_9/556.html
