很多干了五六年的机械工程师，还是会把刚度和强度搞混。也不怪他们——大学课本讲得云山雾罩，一到实际设计，轴断了、床身颤得厉害、薄壁件一夹就变形，才想起来还有个玩意儿叫弯曲刚度。说实话，这个概念并不难，难的是在方案阶段就能想到它，并且权衡好。

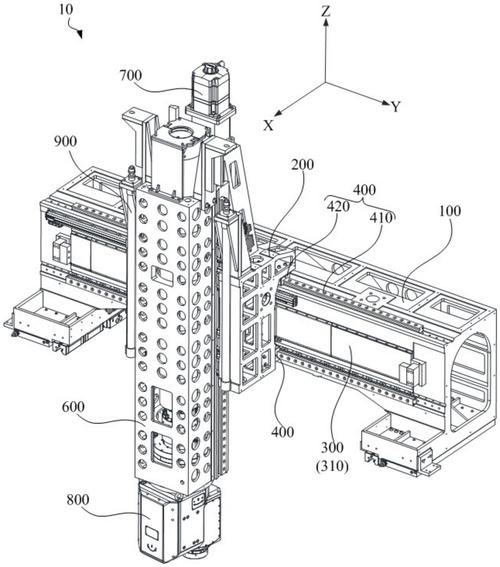

去年我接手一个龙门铣床的横梁改造，原设计用了两根槽钢对焊，跨度将近4米，中间铣头自重加切削力一压，下沉了0.3毫米。老板觉得没什么，可加工的平面度直接超差，最后客户差点退货。后来换成箱型截面，壁厚没加多少，刚度翻了快一倍。这让我想起刚入行时师傅的话：“设计杆件，先看变形，别老盯着应力。”
刚度不是强度，挠度才是照妖镜
先说最基础的。强度管的是“会不会断”，刚度管的是“变形有多大”。而弯曲刚度，指的是构件抵抗弯曲变形的能力。对于一根简单的等截面梁，我们常用EI来表示截面本身的抗弯能力，其中E是材料弹性模量，I是截面惯性矩。但这是材料力学里的理想模型，实际工程中，支撑条件、载荷分布、跨距都会让计算复杂起来。比如简支梁中点受集中力，最大挠度公式是：δ = PL³/(48EI)。看到没，长度L是三次方关系，这意味着跨距增大一倍，变形量会猛增八倍。这是个巨大的坑，很多新手就在这儿栽了跟头。
有一次我设计一个长悬臂的检测支架，伸手1.2米，末端只要装个3公斤的传感器，客户要求末端位移不超过0.05毫米。我回头一算，用普通铝合金方管，即使壁厚加到5毫米也超差。后来改用碳纤维缠绕的矩形管，模量高、密度低，才算勉强过关。那阵子折腾得够呛——查材料手册、打电话问供应商、做FEM验证，最终发现，提高刚度最有效的手段往往不是堆材料，而是改变截面形状和支撑方式。这就是下面要说的。
截面形状的游戏，惯性矩的奥秘

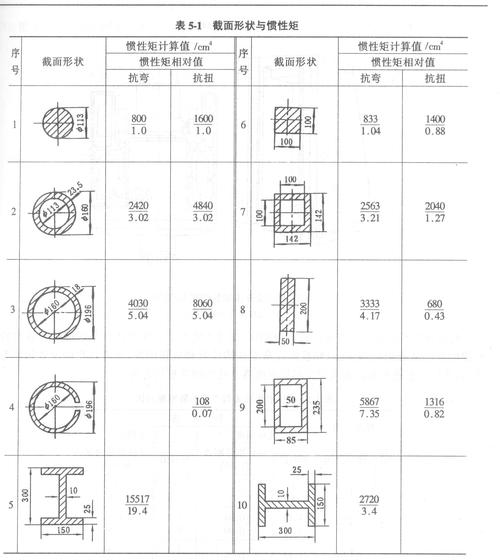

材料力学书上那些截面惯性矩的公式，当年背得头疼。后来用多了就悟了：I值大，就表示材料分布离中性轴远。好比一个工字钢，上下翼缘集中了大部分面积，中间腹板只是抗剪，所以抗弯效率极高。而实心圆轴呢？中心那部分材料几乎不承弯，浪费了。所以空心轴在抗弯和抗扭上都很划算——汽车传动轴就是例子，空心管比实心轴重量轻很多，刚度却差不太多。其实想想，生活中也有这逻辑：一根竹竿比同样重量的实心木棍难折断，对吧？
但别高兴太早。设计里处处是权衡。箱型截面抗弯好，但焊接变形难控制；工字钢强轴弱轴差别巨大，侧向一碰就晃荡；圆管各向同性，但连接节点复杂。我至今记得那次设计一个转台底座，想用厚钢板焊接成封闭箱体，结果焊后应力释放，整个面翘曲了2毫米，装配时差点哭出来。最后还是加筋板、退火处理才搞定。所以实际上，截面形状的选择必须考虑工艺可行性和成本。有时候明明仿真算过了行，做出来就是另一回事，症结就在这儿——设计没给制造留余量。
支撑条件：那个被“理想化”忽视的魔鬼
梁的挠度公式里，除了EI和L，还有一个支撑系数K。简支、固支、悬臂，K值能差好几倍。可现实哪有纯粹的固支？螺栓连接有间隙，焊接有残余变形，导轨滑块有接触刚度。我用过一个德国品牌的精密滚动导轨，样本上标着单个滑块的刚度，结果我照抄公式算出一根横梁的变形，实测大了30%。找来厂家技术支持，人家说：“你考虑底座和滑块的连接刚度了没？还有你这块转接板太薄，本身就先弯了。”——脸打得啪啪响，但心服口服。
所以现在我做设计，凡是重要抗弯结构，必然做有限元分析，而且边界条件尽量模拟真实：用弹簧单元模拟螺栓，考虑接触面的摩擦系数，给导轨加非线性刚度曲线。即使这样，也不敢说绝对准，但至少能看出趋势。其实很多时候，我们把一个本来算不上固支的节点按固支算，结果就偏冒险。反过来，适当保守一些，把支撑视为简支，反而安全。就像前辈说的：“算不准的时候，就按最不利情况来，除非你赔得起那批废品。”
当然，有些巧妙的办法可以提升整体刚度而不增加太多重量。比如加斜撑、打三角筋、把悬臂梁改成简支梁（增加辅助支撑）。我见过一个巧妙的设计：一个长行程的光学平台，为了抑制悬臂状态下的低头，在远端加了一套磁吸辅助支撑，只在伸出时起作用，挺聪明的。
设计者的直觉与计算的边界
做久了，有时候凭直觉就能判断哪里薄弱。但这直觉得靠无数失败案例堆出来。我入行第三年，设计一个冲压机机身，用了四根空心立柱，觉得挺强壮。结果试机时吨位一上来，立柱明显弹性弯曲，上下模对不准，冲出来的零件毛刺大得吓人。经理劈头盖脸一顿骂：“你计算书呢？”我把手算拿出来——没错啊，应力远小于屈服。可挠度呢？忘了校核。这件事成了我职业生涯的转折点。现在带新人，第一件事就是让他们做任何承载件时，同时列出强度与刚度两个校核项，缺一不可。
还有材料的事儿。钢材的弹性模量都是200GPa左右，高强钢强度高，但刚度一样。有些人以为用了Q690代替Q235，轴就不会弯了，大错特错。碳纤维模量可以做到400GPa以上，但各向异性，设计铺层方向有讲究。还有聚合物混凝土、花岗石构件，模量不高，但阻尼大、热稳定性好，精密机床用得多。所以刚度设计要结合应用场景：是抗静态变形还是抗振动？频率在哪个范围？这就牵扯出固有频率的考量——刚度低，频率低，容易共振。又是一个坑。
说点实在的：怎么快速估算和避免返工
——别动不动就开三维软件画网格，那太慢。初期方案阶段，用手算简图，把关键梁简化，估算变形量级。如果变形量与精度要求差一两个数量级，那就放心；若靠近，马上想办法。常用招数：缩短承载路径、改善截面、增加约束。还有，很多标准件手册里会给出默认的刚度推荐值，比如直线导轨的选用，要根据受力算变形，再对照样本曲线选型。切莫凭空想象。
此外，善用经验公式。比如圆形截面惯性矩I=πd⁴/64，矩形截面I=bh³/12，记死。知道h³意味着高度增加一点，刚度猛增。有时候只需要把槽钢平放的板竖起来用，效果立竿见影。这些直觉，能在会议上迅速否决不合理的方案，省得后面一堆麻烦。
最后留一句话：弯曲刚度不是孤零零的数字，它是系统综合的结果。设计时多想几步，制造、装配、温度、磨损都会影响。别等到样机抖得像筛糠，才想起来当年那道材料力学课后题。
